Válvulas para Interfaz de Proceso (Doble Cierre y Venteo) Swagelok®
Las válvulas para interfaz de proceso Swagelok permiten una transición suave desde la tubería de proceso a la instrumentación, por medio de una configuración sencilla con menos puntos potenciales de fugas y un menor peso y volumen total.
Solicite Más InformaciónComúnmente utilizadas en los sectores del petróleo y gas, química y refino y generación de energía, las válvulas para interfaz de proceso (válvulas de doble cierre y venteo) Swagelok pueden utilizarse en los puntos de instalación de la tubería de proceso, en los venteos o drenajes, en los puntos de inyección y toma de muestras de productos químicos, montadas directamente en los instrumentos para un acoplamiento compacto de los mismos con aislamiento de doble cierre y venteo, o en aplicaciones de servicio crítico.
Las válvulas para proceso Swagelok tienen hasta un 75% menos de peso instalado y ocupan menos espacio que los ensamblajes con múltiples válvulas y accesorios, y tienen menos puntos potenciales de fuga. También permiten reducir el tiempo de instalación, el estrés por vibraciones y las emisiones incontroladas (opciones de bajas emisiones según API 641, API 624, ISO 15848-1, ISO 15848-2 disponibles), al igual que los diseños que tienen materiales clasificados según NACE MR0175/ISO 15156 para servicio de gases sulfurosos. También hay disponibles opciones de conexión integral mediante racores para tubo Swagelok.

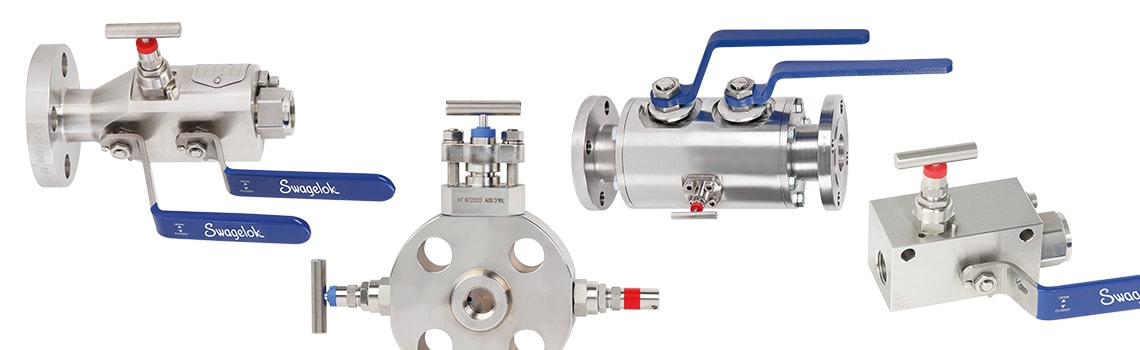

La familia de válvulas para interfaz de proceso Swagelok incluye:
- Válvulas de cuerpo forjado de una pieza (series VB04 y VS04)
- Válvulas de cuerpo unido con pernos de tres piezas (serie VS03)
- Conjuntos Monobrida (Serie MS)
También hay disponibles módulos de válvulas de globo de cierre y venteo, combinaciones de cierre y cierre y venteo.
Especificaciones
| Presiones de Servicio | Clase 150 a clase 2500, hasta las temperaturas de servicio mostradas más abajo, según ASME B16.5 Consulte el catálogo de producto para rangos de presión específicos. |
| Temperaturas de Servicio | –50 a 204°C (–58 a 400°F) para conjuntos de válvulas de acero inoxidable y dúplex Consulte el catálogo de productos para conocer las temperaturas nominales específicas. |
| Los Tamaños Disponibles Incluyen | Tamaño de orificio de 25, 38 y 50 mm (1, 1 1/2 y 2 pulg)—Serie VS03 Tamaño de orificio de 9,5 mm (3/8 pulg)—Serie VS04 Tamaño de orificio de 14 y 20 mm (1/2 y 3/4 pulg)—Serie VB04 |
Catálogos de Válvulas para Interfaz de Proceso
Encuentre información detallada de producto, incluidos materiales de construcción, valores nominales de presión y temperatura, las opciones y los accesorios.
Características : disponibles en acero inoxidable, acero al carbono y acero inoxidable Dúplex; presiones nominales según ASME B16.5 y ASME B16.34 para determinadas configuraciones; conexiones mediante brida compatibles con ASME B16.5; válvulas de bola con orificios desde 9,5 a 49 mm (3/8 a 2 pulg.)
Calcular el Caudal para Seleccionar Las Válvulas Correctas
Utilice nuestra calculadora del Coeficiente de caudal de válvulas (Cv) para seleccionar una válvula del tamaño adecuado a sus necesidades.
