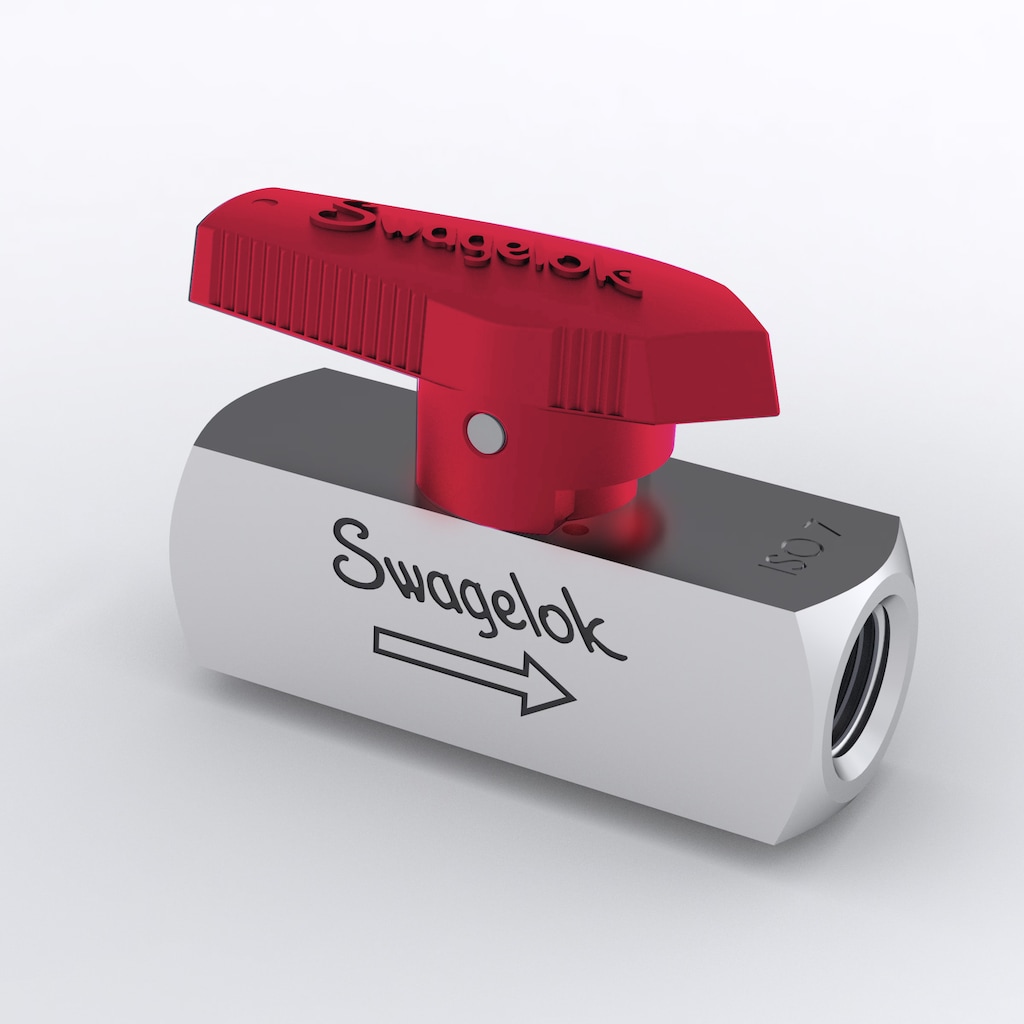

Stainless Steel Quarter Turn Instrument Plug Valve, 1/4 in. FNPT, 0.9 Cv, Downstream Vent

Presiones de servicio hasta 206 bar (3000 psig); Conexiones finales mediante racores Swagelok® y roscas cónicas NPT e ISO; Tamaños desde 6 a 12 mm y desde 1/8 a 1/2 pulgada; Materiales de latón y acero inoxidable 316

Características: Procedimiento de identificación paso a paso de roscas y conexiones finales.

Features: Limits access to manually actuated valves;Lockout accessory enables compliance with OSHA Lockout/Tagout, Standard 29 CFR Part 1910.147, Control of Hazardous Energy Bright safety orange color promotes high visibility. Other colors are available.

Swagelok® Specification SC-10 defines the cleaning, lubrication, assembly, and packaging requirements for standard Swagelok products and describes practices used to meet these requirements.

Valve sizing often is described by the nominal size of the end connections, but a more important measure is the flow that the valve can provide. And determining flow through a valve can be simple.

Pages 1-3. Features: installation in high-pressure applications and high safety-factor systems.

1. Seleccione la plantilla adecuada (P4T o P6T). Utilice la plantilla para marcar la posición de los orificios del conjunto de montaje y el orificio central. Practique unos orificios del diámetro y profundidad de encastre indicados en la plantilla.2. Instale el conjunto de montaje alrededor del cuerpo de la válvula. A continuación inserte la parte superior de cuerpo de la válvula a través del orificio central desde la parte posterior del panel.3. Sujete el conjunto de montaje al panel utilizando (2) tornillos largos de 5/8 pulg. Asegúrese de que el cuerpo quede bien orientado, y a continuación apriete los tornillos con una llave hexagonal de 3/32 de pulg. hasta que ajusten perfectamente.4. Adhiera la etiqueta indicadora a la parte delantera del panel, con la palabra OPEN (abierto) sobre la conexión de salida del cuerpo.5. Sitúe el mando encima de su acoplamiento, alineando las “caras”. Sujete el mando al acoplamiento con el tornillo largo de 1/2 pulg. Apriete con cuidado el tornillo utilizando una llave hexagonal de 3/32 de pulg. hasta que el mando quede bien sujeto.6. Alinee el tapón con el mando y a continuación encaje el tapón en su posición en la parte superior del mando..7. Compruebe el funcionamiento correcto de la válvula.

Procedure for installing Swagelok tube fittings in sizes over 1 inch or 25 mm.
