Swagelok® Prozesskopplungsventile (Double Block and Bleed (DBB): Doppelabsperr- und Entlüftungsventile)
Die Prozesskopplungsventile von Swagelok ermöglichen einen reibungslosen Übergang von den Rohrleitungen zu den Instrumentierungssystemen mit einer einzigen Konfiguration. Damit wird die Anzahl möglicher Leckagestellen, das Installationsgewicht und der Platzbedarf reduziert.
Weitere Informationen anfordernDie Prozesskopplungsventile (Doppelabsperr- und Entlüftungsventile) von Swagelok werden häufig in der Öl- und Gasindustrie, in der Chemiebranche, in Raffinerien und in der Stromerzeugung eingesetzt. Sie befinden sich an Rohrmontagepunkten, Belüftungen oder Entleerungen, an chemischen Injektions- oder Probenahmestellen sowie direkt an den Instrumenten. Sie ermöglichen eine enge Verbindung der Instrumente, bieten eine Doppelabsperr- und Entlüftungsfunktion oder kommen in besonders anspruchsvollen Anwendungen zum Einsatz.
Das Installationsgewicht der Prozessventile von Swagelok ist um bis zu 75 % geringer als bei Baugruppen mit mehreren Ventilen und Verschraubungen. Zudem haben die Ventile einen geringeren Platzbedarf und weisen weniger potenzielle Leckagestellen auf. Sie ermöglichen außerdem kürzere Montagezeiten, geringere Vibrationsbelastungen und reduzierte flüchtige Emissionen (Niedrigemissionszertifizierung nach API 641, API 624, ISO 15848-1, ISO 15848-2 verfügbar). Sie sind aus Werkstoffen gefertigt, die gemäß NACE MR0175/ISO 15156 für Sauergasanwendungen gelistet sind. Darüber hinaus sind auch integrierte Anschlussoptionen in Form von Swagelok-Rohrverschraubungen verfügbar.

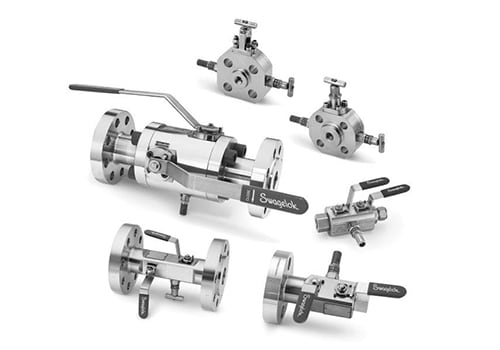

Das Angebot von Swagelok im Bereich Prozesskopplungsventile umfasst:
- Einteilige Ventile mit geschmiedetem Körper (Serien VB04 und VS04)
- Dreiteilige Ventile mit geschraubtem Körper (Serie VB03)
- Prozess-Monoflansche (Serie MS)
Zudem sind auch Varianten mit Einzelabsperrung und Entlüftung, Absperrkombinationen sowie Hubventilmodule mit Absperr- und Entlüftungsfunktion lieferbar.
Spezifikationen
| Betriebsdrücke | Klasse 150 bis Klasse 2500, bis zu den unten aufgeführten Betriebstemperaturen gemäß ASME B16.5. Spezifische Druckstufen finden Sie im Produktkatalog. |
| Betriebstemperaturen | –58 bis 400 °F (–50 bis 204 °C) für Edelstahl und Duplex-Ventilbaugruppen. Spezifische Auslegungstemperaturen finden Sie im Produktkatalog. |
| Verfügbare Größen | 25, 38 und 50 mm (1, 1 1/2 und 2 Zoll) Bohrungen — Serie VS03 9,5 mm (3/8 Zoll) Bohrungen — Serie VS04 14 und 20 mm (1/2 und 3/4 Zoll) Bohrungen — Serie VB04 |
Каталоги клапанов перехода от технологической линии
Получите подробные сведения о продукции, в том числе о материалах изготовления, номинальных параметрах давления и температуры, вариантах исполнения и вспомогательных принадлежностях.
스테인리스강, 탄소강, 듀플렉스 스테인리스강 재질; 구성 선택에 따라 ASME B16.5 및 ASME B16.34를 준수하는 압력 등급; ASME B16.5와 호환되는 플랜지 연결구; 3/8~2인치(9.5~49 mm)의 볼 밸브 구경 크기
