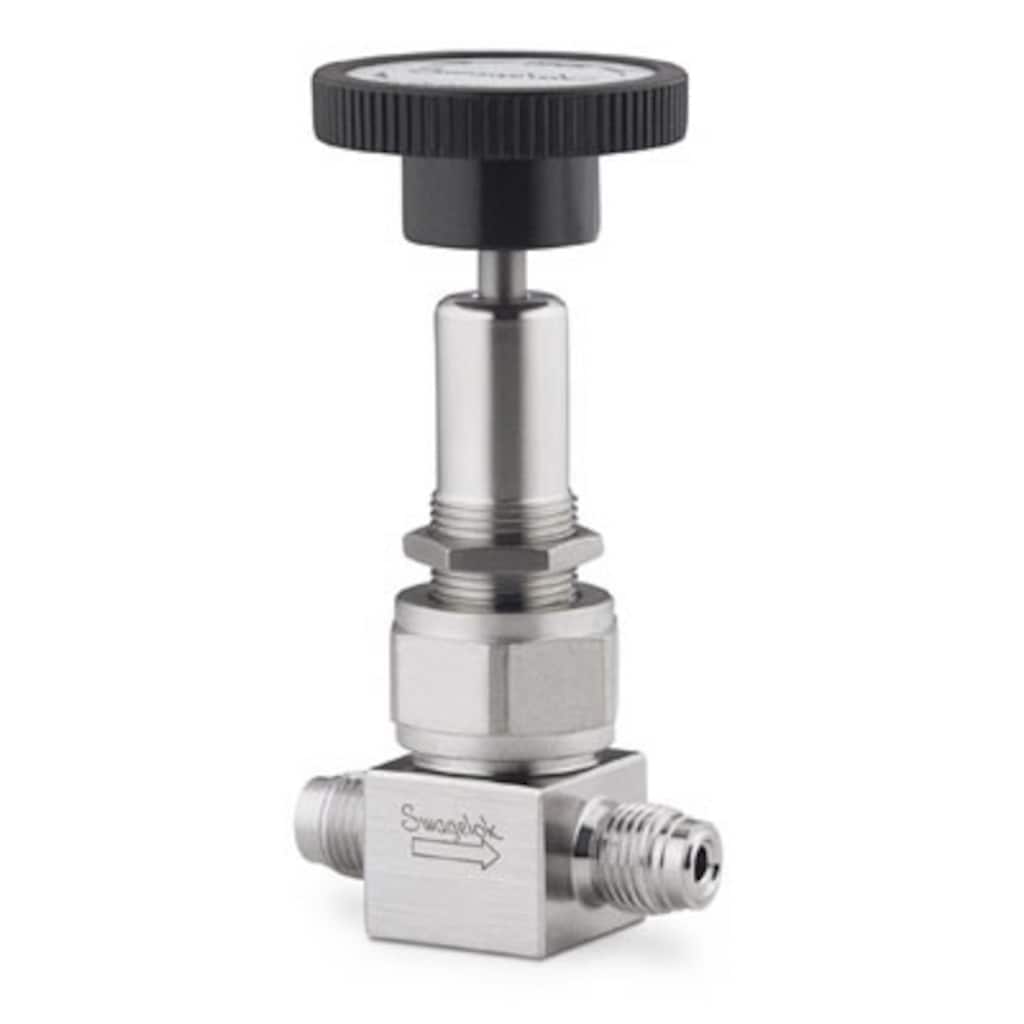

Клапан высокой степени чистоты из нерж. стали 316L с сильфонным уплотнением, фитинг Swagelok с торцевым уплотнением VCR с металлической прокладкой с наруж. резьбой 1/4 дюйма |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Especificaciones
Modelo RectoLas válvulas de fuelle Swagelok aíslan los fluidos del sistema y trabajan con fiabilidad y sin fugas, con diseño sin empaquetadura y de cierre a la atmósfera soldado. Las válvulas de fuelle son ideales para aplicaciones donde el cierre a la atmósfera es crítico, y tenemos disponibles muchas opciones para servicio general y alta pureza. Inicie la sesión o regístrese para ver los precios ContactoSi tiene preguntas sobre este producto, contacte con su centro local autorizado de ventas y servicio. También pueden informarle sobre los servicios de apoyo para ayudarle a sacar el máximo partido a su inversión.
Selección fiable de un producto:
El diseñador y usuario del sistema deben revisar la documentación técnica para asegurar una correcta selección de producto. Al seleccionar un producto, habrá que tener en cuenta el diseño global del sistema para conseguir un servicio seguro y sin problemas. El diseñador de la instalación y el usuario son los responsables de la función del componente, de la compatibilidad de los materiales, de los rangos de operación apropiados, así como de la operación y mantenimiento del mismo. Advertencia: Запрещается совместное использование и замена продуктов или компонентов Swagelok, на производство которых не распространяются отраслевые стандарты проектирования (в том числе торцевых соединений трубных обжимных фитингов Swagelok), продуктами или компонентами других производителей.
|
El diseñador y usuario del sistema deben revisar la documentación técnica para asegurar una correcta selección de producto. Al seleccionar un producto, habrá que tener en cuenta el diseño global del sistema para conseguir un servicio seguro y sin problemas. El diseñador de la instalación y el usuario son los responsables de la función del componente, de la compatibilidad de los materiales, de los rangos de operación apropiados, así como de la operación y mantenimiento del mismo.
Advertencia: Запрещается совместное использование и замена продуктов или компонентов Swagelok, на производство которых не распространяются отраслевые стандарты проектирования (в том числе торцевых соединений трубных обжимных фитингов Swagelok), продуктами или компонентами других производителей.
Клапан высокой степени чистоты из нерж. стали 316L с сильфонным уплотнением, фитинг Swagelok с торцевым уплотнением VCR с металлической прокладкой с наруж. резьбой 1/4 дюйма
Inicie la sesión o regístrese para ver los precios
Catálogos
Modelo Recto
Las válvulas de fuelle Swagelok aíslan los fluidos del sistema y trabajan con fiabilidad y sin fugas, con diseño sin empaquetadura y de cierre a la atmósfera soldado. Las válvulas de fuelle son ideales para aplicaciones donde el cierre a la atmósfera es crítico, y tenemos disponibles muchas opciones para servicio general y alta pureza.
전체 금속 밀폐의 패킹이 없는 밸브; 최대 사용 압력 500 psig (34.4 bar); 최대 사용 온도 93°C (200°F); 1/4에서 1/2 in, 및 6에서 12 mm 연결구
Features: Step-by-step identification procedure for threads and end connections.
This document specifies guidelines used by Swagelok Company for producing stainless steel products intended for photovoltaic (PV) applications.
Welding should be done by qualified personnel as outlined in Section IX of the ASME Boiler Code. Weld filler material should be the same as the base material.
Procedure for installing Swagelok tube fittings in sizes over 1 inch or 25 mm.
범위 이 문서에서는 Swagelok및 관련 공급자가 ASTM G93 레벨 C에 언급된 제품 청정도 요건을 준수하기 위해 사용하는 가이드라인을 설명합니다. 이 문서는 유체가 접촉되는 시스템 부품에만 한정적으로 적용됩니다. 이 문서는 제품 카탈로그, 기술 보고서 및 기타 보고서들과 함께 이용해야 합니다.
Features: Limits access to manually actuated valves;Lockout accessory enables compliance with OSHA Lockout/Tagout, Standard 29 CFR Part 1910.147, Control of Hazardous Energy Bright safety orange color promotes high visibility. Other colors are available.
Bellows Kits, Stem Tip/Adapter Kits, bellows/Stem/Stem Tip/Adapter Kits, Gasket Kits for Swagelok® bellows-sealed valves
Features: This technical report provides data on Swagelok® BN series bellows valves. The report covers: P surface finish specifications; static particle counting; moisture analysis; hydrocarbon analysis; ionic cleanliness; lab cycle test data.
범위 이 문서에서는 Swagelok이 초고순도(UHP) 전해연마된 스텐레스강 제품과 초고순도 플라스틱 제품을 생산할 때에 준수하는 가이드라인을 설명합니다. 완전한 제품 정보를 얻기 위해서는 이 문서와 함께 제품 카탈로그, 기술 자료 및 보고서도 이용해야 합니다.
Valve sizing often is described by the nominal size of the end connections, but a more important measure is the flow that the valve can provide. And determining flow through a valve can be simple.
Especificaciones
SS-BNVCR4 — Клапан высокой степени чистоты из нерж. стали 316L с сильфонным уплотнением, фитинг Swagelok с торцевым уплотнением VCR с металлической прокладкой с наруж. резьбой 1/4 дюйма
| Atributo | Valor |
|---|---|
| Tipo de actuador | Ручной |
| Material del fuelle | Нержавеющая сталь 321 |
| Material del Cuerpo | Нержавеющая сталь 316L |
| Junta del cuerpo | Отсутствуют |
| Proceso de Limpieza | Специальная инструкция по очистке и упаковке (SC-11) |
| Tamaño conexión 1 | 1/4 дюйма |
| Tipo de conexión 1 | Торцевое уплотнение (металлическая прокладка) VCR с наруж. резьбой |
| Tamaño conexión 2 | 1/4 дюйма |
| Tipo de conexión 2 | Торцевое уплотнение (металлическая прокладка) VCR с наруж. резьбой |
| Cv Máximo | 0.3 |
| Configuración de Caudal | Прямой (2-ход.) |
| Junta plana | Отсутствуют |
| Color del Mando | Зеленый |
| Tipo de mando | Круглая рукоятка из фенопласта |
| Máxima Temperatura, °F (°C) | 200 (93) |
| Rango de temperatura y presión máx | 200 °F при давлении 500 фунтов на кв. дюйм, ман. / 93 °C при давлении 34,4 бар |
| Mínima Temperatura, °F (°C) | -40 (-40) |
| Rango de presión a temperatura ambiente | 500 фунтов на кв. дюйм, ман. при 100 °F / 34,4 бар при 37 °C |
| Clase de servicio | Общего назначения |
| Material del obturador | Политрифторхлорэтилен (PCTFE) |
| Tipo de vástago | Конический |
| Acabado superficial | Ra 20 микродюймов |
| Pruebas | Испытание на утечку гелием согласно SCS-00020 |
| eClass (4.1) | 37010201 |
| eClass (5.1.4) | 37010201 |
| eClass (6.0) | 37010201 |
| eClass (6.1) | 37010201 |
| UNSPSC (4.03) | 40141600 |
| UNSPSC (10.0) | 40141609 |
| UNSPSC (11.0501) | 40141609 |
| UNSPSC (13.0601) | 40141609 |
| UNSPSC (15.1) | 40141609 |
| UNSPSC (17.1001) | 40183101 |
Documentación
Planos
Hay disponibles reproducciones bidimensionales para este producto. Descargar el archivo CAD.
Hay disponibles reproducciones tridimensionales para este producto. Descargar el archivo CAD.
Hay planos dimensionales disponibles para este producto. Descargar los archivos
Productos similares
|
# de Pieza
|
Material del Cuerpo
|
Tamaño conexión 1
|
Tipo de conexión 1
|
Tamaño conexión 2
|
Tipo de conexión 2
|
|
|---|---|---|---|---|---|---|
| 6LV-BNBW4-C | 316L VAR | 1/4인치 | 튜브 맞대기 용접 | 1/4인치 | 튜브 맞대기 용접 | Ver producto |
| SS-BN8FR8 | 316L 스테인리스강 | 1/2인치 | 면 밀폐(메탈 가스켓) 암나사 VCR | 1/2인치 | 면 밀폐(메탈 가스켓) 암나사 VCR | Ver producto |
| SS-BN8FR8-2C | 316L 스테인리스강 | 1/2인치 | 면 밀폐(메탈 가스켓) 암나사 VCR | 1/2인치 | 면 밀폐(메탈 가스켓) 암나사 VCR | Ver producto |
| SS-BN8FR8-C | 316L 스테인리스강 | 1/2인치 | 면 밀폐(메탈 가스켓) 암나사 VCR | 1/2인치 | 면 밀폐(메탈 가스켓) 암나사 VCR | Ver producto |
| SS-BN8FR8-DU-O | 316L 스테인리스강 | 1/2인치 | 면 밀폐(메탈 가스켓) 암나사 VCR | 1/2인치 | 면 밀폐(메탈 가스켓) 암나사 VCR | Ver producto |
| SS-BN8S6-2C | Acero inoxidable 316L | 3/8 pulg. | Racor Swagelok® | 3/8 pulg. | - | Ver producto |
| SS-BN8S8-C | Acero inoxidable 316L | 1/2 pulg. | Racor Swagelok® | 1/2 pulg. | - | Ver producto |
| SS-BN8VCR8 | Acero inoxidable 316L | 1/2 pulg. | Cierre frontal (junta plana) macho VCR | 1/2 pulg. | Cierre frontal (junta plana) macho VCR | Ver producto |
| SS-BN8VCR8-2C | Acero inoxidable 316L | 1/2 pulg. | Cierre frontal (junta plana) macho VCR | 1/2 pulg. | Cierre frontal (junta plana) macho VCR | Ver producto |
| SS-BN8VCR8-C | Acero inoxidable 316L | 1/2 pulg. | Cierre frontal (junta plana) macho VCR | 1/2 pulg. | Cierre frontal (junta plana) macho VCR | Ver producto |
| SS-BN8VCR8-P | Acero Inoxidable 316L | 1/2 pulg. | Cierre frontal (junta plana) VCR macho | 1/2 pulg. | Cierre frontal (junta plana) VCR macho | Ver producto |
| SS-BNS4 | Acero inoxidable 316L | 1/4 pulg. | Racor Swagelok® | 1/4 pulg. | Racor Swagelok® | Ver producto |
| SS-BNS4-2C | Acero inoxidable 316L | 1/4 pulg. | Racor Swagelok® | 1/4 pulg. | Racor Swagelok® | Ver producto |
| SS-BNS4-2O | Acero inoxidable 316L | 1/4 pulg. | Racor Swagelok® | 1/4 pulg. | Racor Swagelok® | Ver producto |
| SS-BNS4-C | Acero inoxidable 316L | 1/4 pulg. | Racor Swagelok® | 1/4 pulg. | Racor Swagelok® | Ver producto |
| SS-BNS6-C | Acero inoxidable 316L | 3/8 pulg. | Racor Swagelok® | 3/8 pulg. | Racor Swagelok® | Ver producto |
| SS-BNV51 | Acero inoxidable 316L | 1/4 pulg. | Cierre Frontal (Junta Plana) VCR hembra | 1/4 pulg. | Cierre Frontal (Junta Plana) VCR hembra | Ver producto |
| SS-BNV51-2C | Acero inoxidable 316L | 1/4 pulg. | Cierre Frontal (Junta Plana) VCR hembra | 1/4 pulg. | Cierre Frontal (Junta Plana) VCR hembra | Ver producto |
| SS-BNV51-C | Acero inoxidable 316L | 1/4 pulg. | Cierre Frontal (Junta Plana) VCR hembra | 1/4 pulg. | Cierre Frontal (Junta Plana) VCR hembra | Ver producto |
| SS-BNV51-DU-C | Acero inoxidable 316L | 1/4 pulg. | Cierre Frontal (Junta Plana) VCR hembra | 1/4 pulg. | Cierre Frontal (Junta Plana) VCR hembra | Ver producto |
| SS-BNV51-O | Acero Inoxidable 316L | 1/4 pulg. | Cierre Frontal (Junta Plana) VCR hembra | 1/4 pulg. | Cierre Frontal (Junta Plana) VCR hembra | Ver producto |
| SS-BNVCR4-2C | Acero inoxidable 316L | 1/4 pulg. | Cierre frontal (junta plana) macho VCR | 1/4 pulg. | Cierre frontal (junta plana) macho VCR | Ver producto |
| SS-BNVCR4-C | Acero inoxidable 316L | 1/4 pulg. | Cierre frontal (junta plana) macho VCR | 1/4 pulg. | Cierre frontal (junta plana) macho VCR | Ver producto |
| SS-BNVVCR4-C | Acero inoxidable 316L | 1/4 pulg. | Cierre frontal (junta plana) macho VCR | 1/4 pulg. | Cierre frontal (junta plana) macho VCR | Ver producto |
