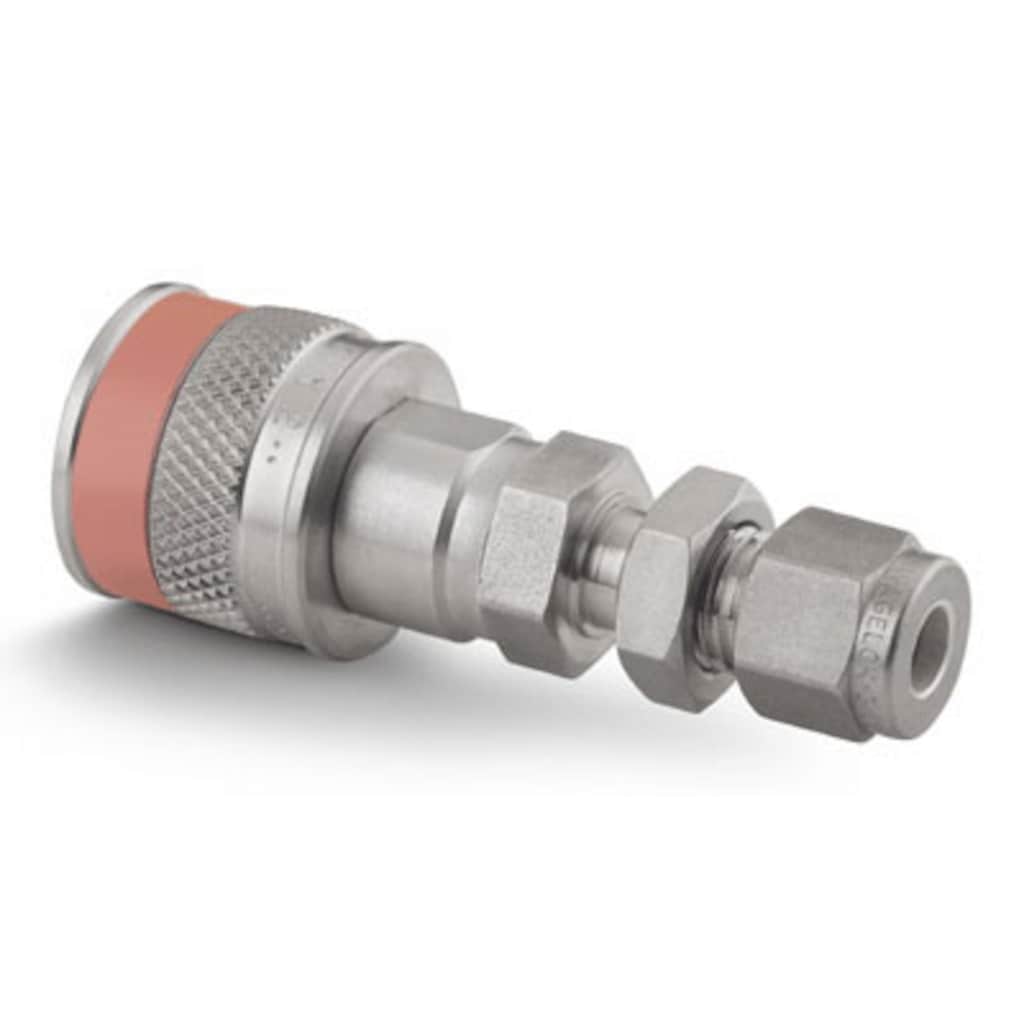

스테인리스강 계장용 퀵 코넥트 몸체, 0.2Cv, 1/4인치 스웨즈락 판넬용 튜브 피팅, 오렌지색 키
型番： SS-QC4-B1-400K2
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
仕様
バルクヘッド・ボディ迅速かつ容易に接続可能なSwagelokクイック・コネクツは、接続が頻繁に行われ、かつ空気混入量やスピリッジ（流体流出量）を最小限に抑える必要がある用途に適しています。 ログインまたは登録して価格を見る 联系人如果您对本产品有疑问，请联系您当地的授权销售与服务中心。他们还可以告诉您有关支持服务的信息，帮助您获得最大的投资收益。
安全的产品选择：
请务必查看全部产品目录内容以保证系统设计者和用户进行安全的产品选择。选择产品时，必须考虑总体系统设计以保证获得安全的、无故障的性能。功能、材料兼容性、充分的额定值、正确的安装、使用和维护是系统设计者和用户的重要责任。 警告: Запрещается совместное использование и замена продуктов или компонентов Swagelok, на производство которых не распространяются отраслевые стандарты проектирования (в том числе торцевых соединений трубных обжимных фитингов Swagelok), продуктами или компонентами других производителей.
|
请务必查看全部产品目录内容以保证系统设计者和用户进行安全的产品选择。选择产品时，必须考虑总体系统设计以保证获得安全的、无故障的性能。功能、材料兼容性、充分的额定值、正确的安装、使用和维护是系统设计者和用户的重要责任。
警告: Запрещается совместное использование и замена продуктов или компонентов Swagelok, на производство которых не распространяются отраслевые стандарты проектирования (в том числе торцевых соединений трубных обжимных фитингов Swagelok), продуктами или компонентами других производителей.
カタログ
バルクヘッド・ボディ
QC, QF, QM, 및 QTM 시리즈■ 비틀림, 회전 및 렌치 작업이 필요 없음■ 단일 차단용, 양단 차단용 및 대용량용 모델
Features: Step-by-step identification procedure for threads and end connections.
Warning: System pressure must not exceed 250 psig (17.2 bar) at 70°F (20°C) when coupling and uncoupling this product. When uncoupling single-end shutoff quick-connects, system pressure on stem side will vent to atmosphere.
仕様
SS-QC4-B1-400K2 — 스테인리스강 계장용 퀵 코넥트 몸체, 0.2Cv, 1/4인치 스웨즈락 판넬용 튜브 피팅, 오렌지색 키
| 属性 | 値 |
|---|---|
| 空気混入量 | 0,3 см3 |
| ボディ材質 | Нержавеющая сталь 316 |
| 洗浄プロセス | Стандартная инструкция по очистке и упаковке (SC-10) |
| コネクション1 サイズ | 1/4 дюйма |
| コネクション1 タイプ | Трубный обжимной фитинг Swagelok® |
| 最大Cv | 0,2 — при соединении со штоком DESO; 0,3 — при соединении со штоком SESO |
| 潤滑剤 | Смазка Dow Corning 111 |
| Oリング材質 | фторуглерод FKM |
| 最高使用圧力（最高温度での接続時） | 250 фунтов на кв. дюйм, ман. при 400 °F / 17,2 бар при 204 °C |
| 最高使用圧力（室温での接続時） | 3000 фунтов на кв. дюйм, ман. при 70 °F / 206 бар при 21 °C |
| 最高使用圧力（室温での切り離し時） | 250 фунтов на кв. дюйм, ман. при 70 °F / 17,2 бар при 21 °C |
| 最高使用温度 / 圧力（接続時および切り離し時） | 250 фунтов на кв. дюйм, ман. при 70 °F / 17,2 бар при 21 °C |
| シリーズ | QC4 |
| 特殊用スリーブ | Оранжевая кодировочная втулка |
| スピリッジ（流体流出量） | 0,3 см3 |
| 試験 | 0,3 см3 |
| eClass (4.1) | 37110302 |
| eClass (5.1.4) | 37110302 |
| eClass (6.0) | 37020500 |
| eClass (6.1) | 37020500 |
| eClass (10.1) | 37020500 |
| UNSPSC (4.03) | 31163101 |
| UNSPSC (10.0) | 27121701 |
| UNSPSC (11.0501) | 27121701 |
| UNSPSC (13.0601) | 27121701 |
| UNSPSC (15.1) | 27121701 |
| UNSPSC (17.1001) | 27121701 |
資料
類似製品
|
型番
|
ボディ材質
|
コネクション1 サイズ
|
コネクション1 タイプ
|
コネクション2 サイズ
|
コネクション2 タイプ
|
|
|---|---|---|---|---|---|---|
| B-QC4-B1-400 | 황동 | 1/4인치 | Swagelok® 튜브 피팅 | - | - | 製品を見る |
| B-QC6-B1-600 | 황동 | 3/8인치 | Swagelok® 튜브 피팅 | - | - | 製品を見る |
| SS-QC4-B1-400 | 316 스테인리스강 | 1/4인치 | Swagelok® 튜브 피팅 | - | - | 製品を見る |
| SS-QC4-B1-400K1 | 316 스테인리스강 | 1/4인치 | Swagelok® 튜브 피팅 | - | - | 製品を見る |
| SS-QC4-B1-400K3 | 316 스테인리스강 | 1/4인치 | Swagelok® 튜브 피팅 | - | - | 製品を見る |
| SS-QC4-B1-400K4 | 316 스테인리스강 | 1/4인치 | Swagelok® 튜브 피팅 | - | - | 製品を見る |
| SS-QC4-B1-400K5 | 316 스테인리스강 | 1/4인치 | Swagelok® 튜브 피팅 | - | - | 製品を見る |
| SS-QC4-B1-400KZ | 316 스테인리스강 | 1/4인치 | Swagelok® 튜브 피팅 | - | - | 製品を見る |
| SS-QC4-B1-400-SC11 | 316 스테인리스강 | 1/4인치 | Swagelok® 튜브 피팅 | - | - | 製品を見る |
| SS-QC4-B1-6M0 | 316 스테인리스강 | 6mm | Swagelok® 튜브 피팅 | - | - | 製品を見る |
| SS-QC4-B1-6M0K1 | 316 스테인리스강 | 6mm | Swagelok® 튜브 피팅 | - | - | 製品を見る |
| SS-QC4-B1-6M0K3 | 316 스테인리스강 | 6mm | Swagelok® 튜브 피팅 | - | - | 製品を見る |
| SS-QC6-B1-10M0 | 316 스테인리스강 | 10mm | Swagelok® 튜브 피팅 | - | - | 製品を見る |
| SS-QC6-B1-600 | 316 스테인리스강 | 3/8인치 | Swagelok® 튜브 피팅 | - | - | 製品を見る |
| SS-QC8-B1-12M0 | 316 스테인리스강 | 12mm | Swagelok® 튜브 피팅 | - | - | 製品を見る |
| SS-QC8-B1-810 | 316 스테인리스강 | 1/2인치 | Swagelok® 튜브 피팅 | - | - | 製品を見る |
