Clapets anti-retour et de sur-débit Swagelok®
Proposés avec diverses pressions de tarage fixes ou réglables, les clapets anti-retour en ligne Swagelok empêchent les retours de fluide dans des applications générales ou haute pureté. Les clapets de sur-débit améliorent l’intégrité et la sécurité des systèmes en supprimant le besoin d’installer un mécanisme de dérivation.
Clapets anti-retour | Conçus de sorte que les fluides ne puissent circuler que dans un sens
Clapets de sur-débit | Empêchent un débit excessif en aval
Les clapets anti-retour Swagelok® sont conçus de sorte que les fluides ne puissent circuler que dans un sens. Plusieurs modèles sont disponibles – clapet, levée verticale, entièrement soudés – pour une utilisation dans des applications générales ou de haute pureté, y compris celles qui mettent en œuvre des pressions moyennes ou élevées.
Les clapets anti-retour Swagelok sont proposés avec tout un choix de raccordements d’extrémité et de matériaux d’étanchéité, ce qui permet aux utilisateurs de trouver une solution facile à intégrer à leur système et compatible avec le fluide du process. Certains clapets anti-retour Swagelok sont entièrement soudés afin d’assurer un parfait confinement du fluide du système dans des applications haute pureté. D’autres sont fabriqués en fluoropolymère très haute pureté et ne comportent pas de joints toriques, ce qui permet de maximiser le débit tout en réduisant les pertes de charge, d’éliminer les zones de non-écoulement et d’assurer l’absence de fuites.
Les clapets de sur-débit série XS Swagelok® contiennent un clapet fendu qui se déclenche en cas de débit excessif en aval, ce qui a pour effet d’arrêter l’écoulement incontrôlé du fluide. Ils reprennent leur position lorsque la pression s’équilibre. Ces clapets permettent de se passer d’un mécanisme de dérivation complexe et réduisent le temps consacré à la maintenance.
Découvrez les différences entre pression de tarage et pression d’étanchéité pour voir si votre clapet anti-retour fonctionne correctement.
Категории обратных клапанов

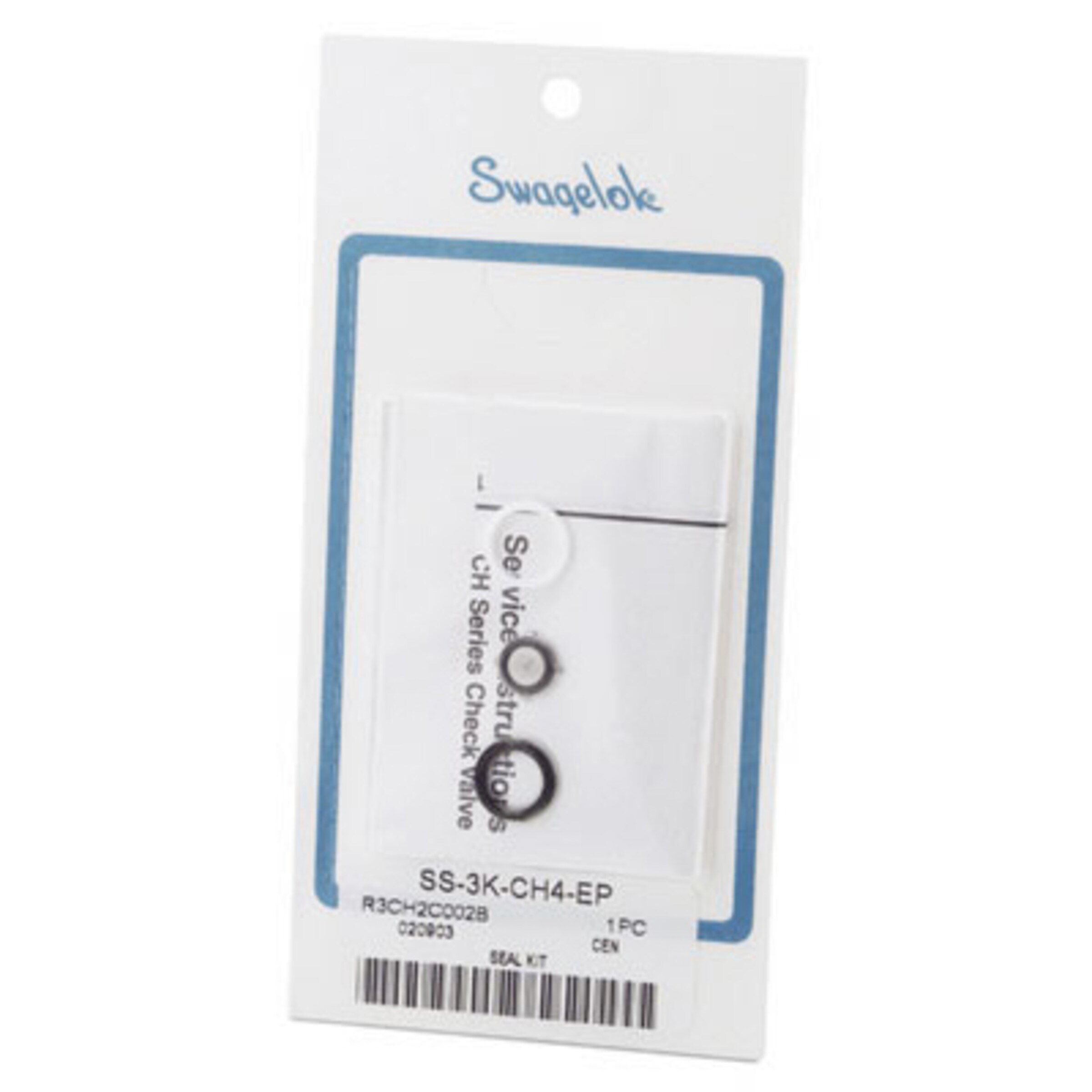

Запасные части и вспомогательное оборудование
Подробнее о защитных колпачках и вспомогательных механизмах для обслуживания обратных клапанов с золотником, включая комплекты для замены пружин, уплотнений и золотников.

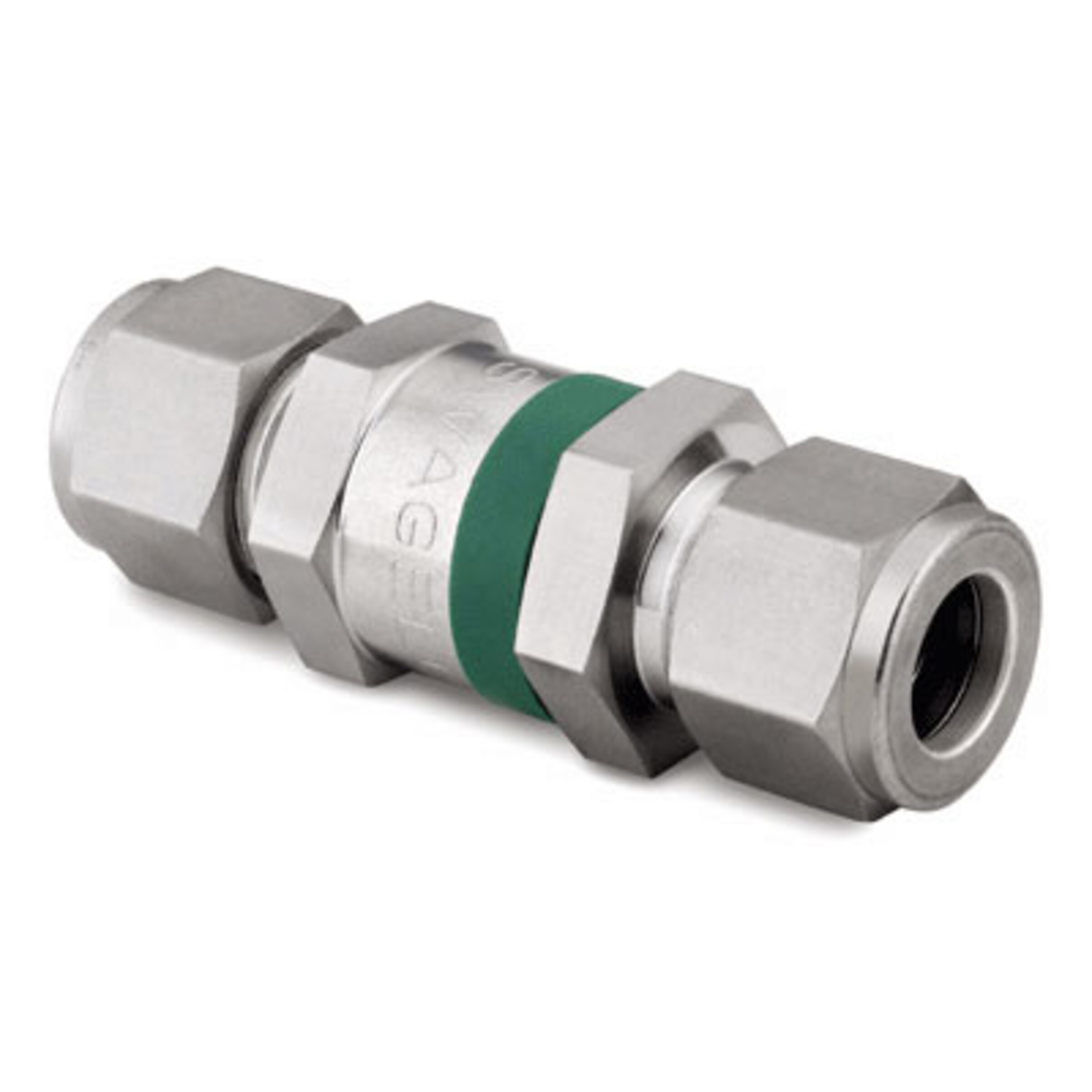

Клапаны, регулирующие избыточный расход
Клапаны регулировки избыточного расхода повышают безопасность системы, предотвращая неконтролируемый выброс рабочей среды в случае разрыва линии.

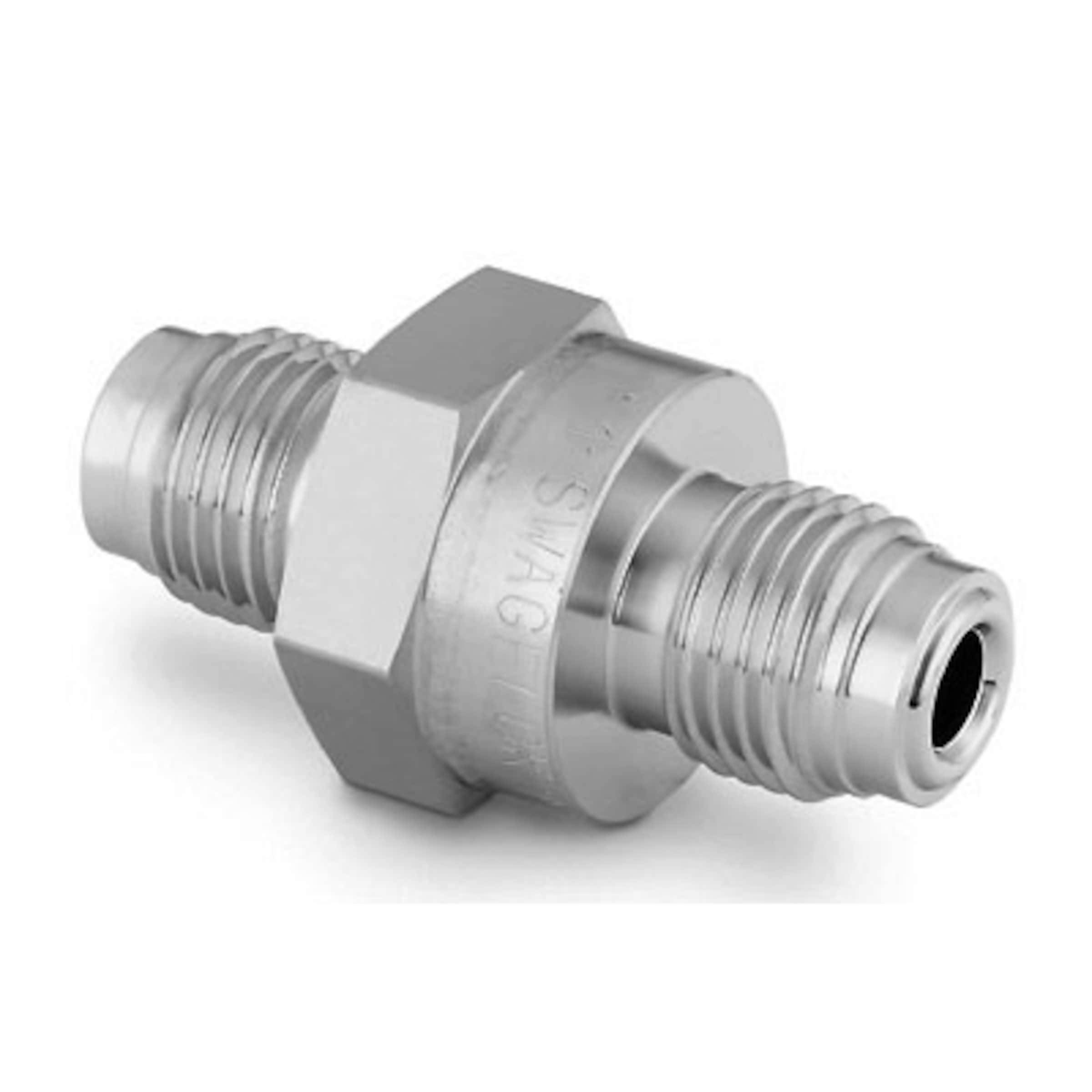

Обратные клапаны высокой степени чистоты под приварку, серия CW
Цельносварная конструкция обратных клапанов высокой степени чистоты обеспечивает надежную герметичность системы, а корпус из нержавеющей стали 316L гарантирует повышенную чистоту материала.
Обратные клапаны для водородных систем
Обратные клапаны Swagelok® серии FK для водородных систем обеспечивают надежную изоляцию технологической среды и работу в условиях высокого давления.

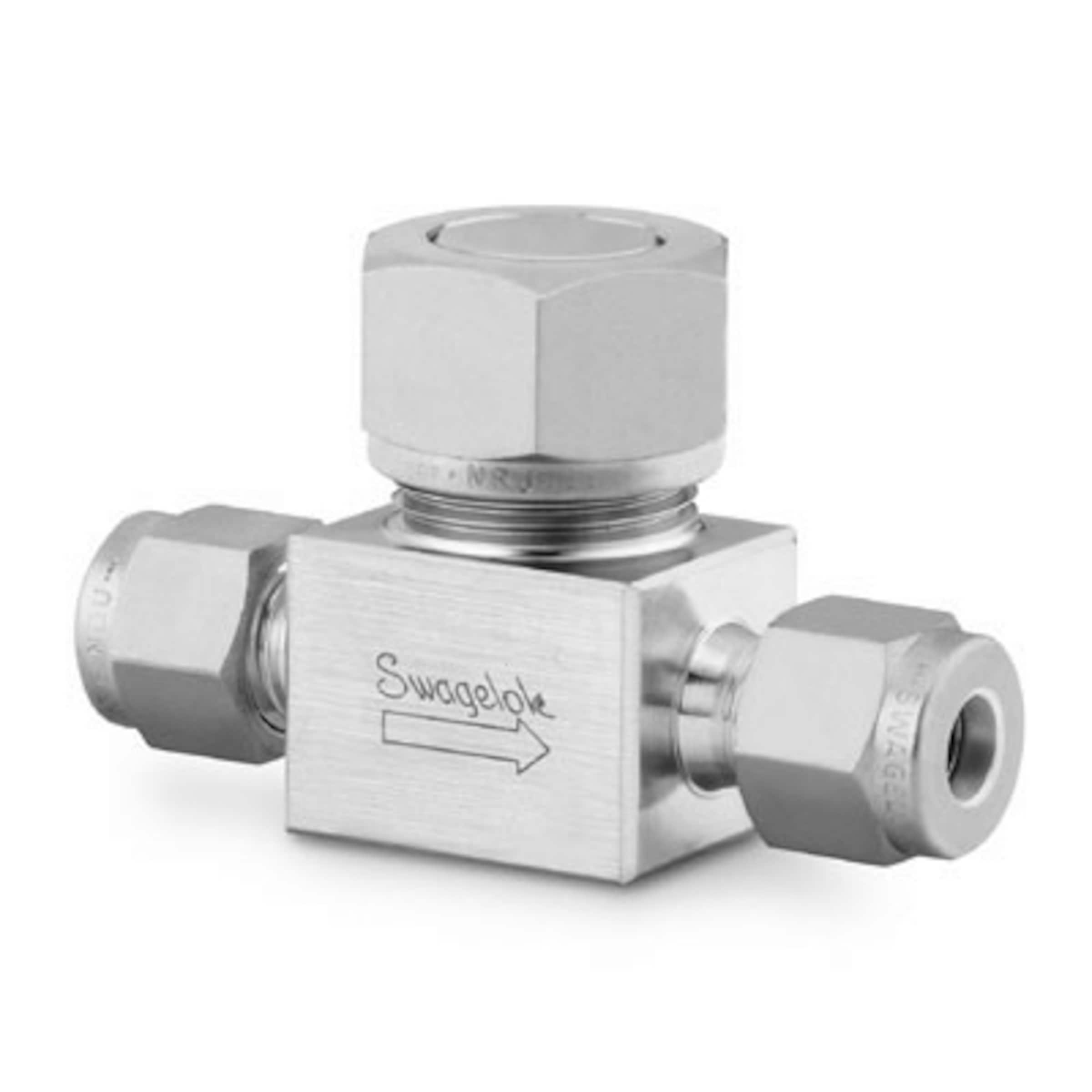

Обратные клапаны с подъемной тарелкой, серия 50
Обратные клапаны с подъемным золотником из нержавеющей стали лимитируют обратный поток вплоть до 413 бар ман (6000 psig) и 482°C (900°F).

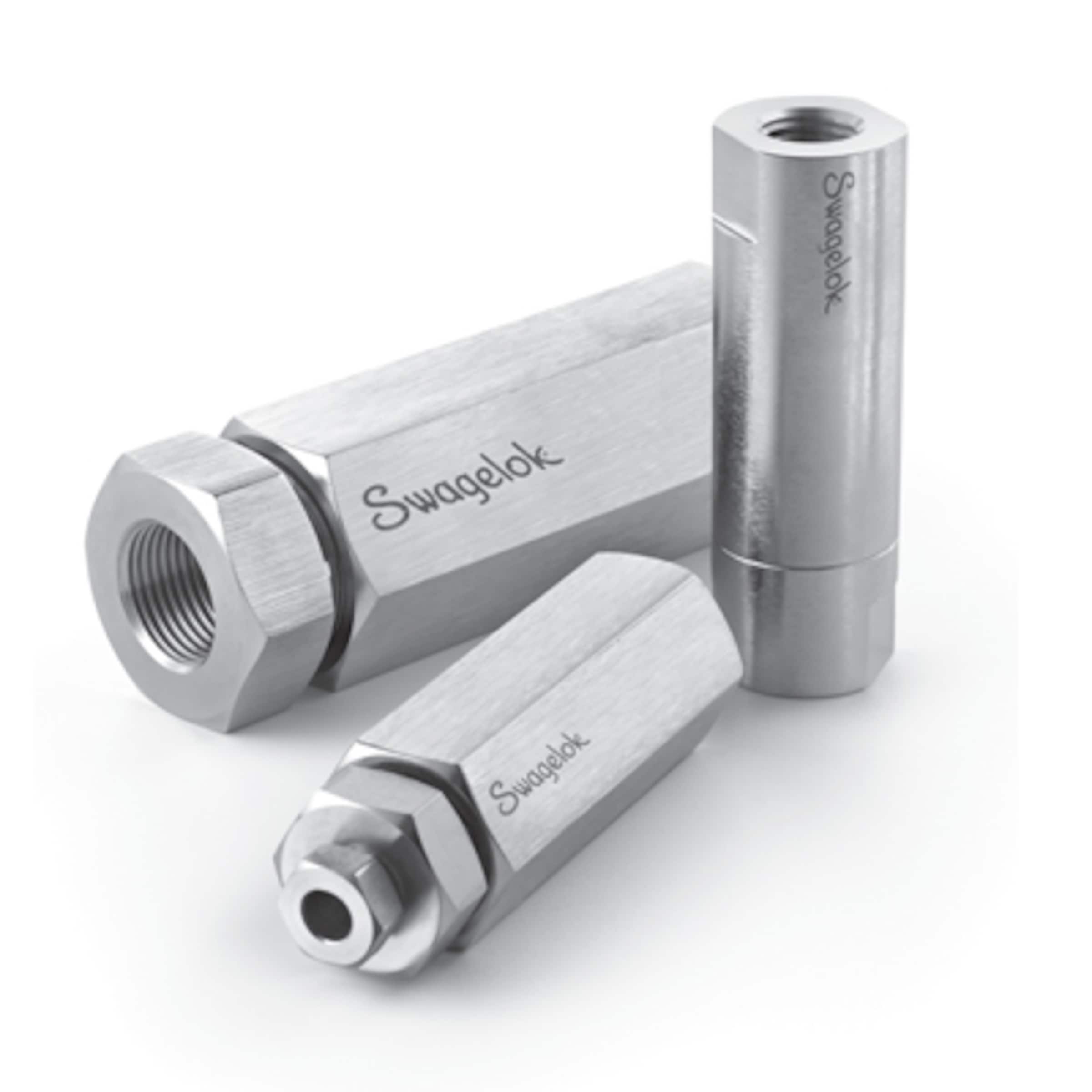

Обратные клапаны среднего давления, серия CV
Обратные клапаны среднего давления предназначены для сдерживания давления в системе и контроля флюидов с остановкой обратного потока.

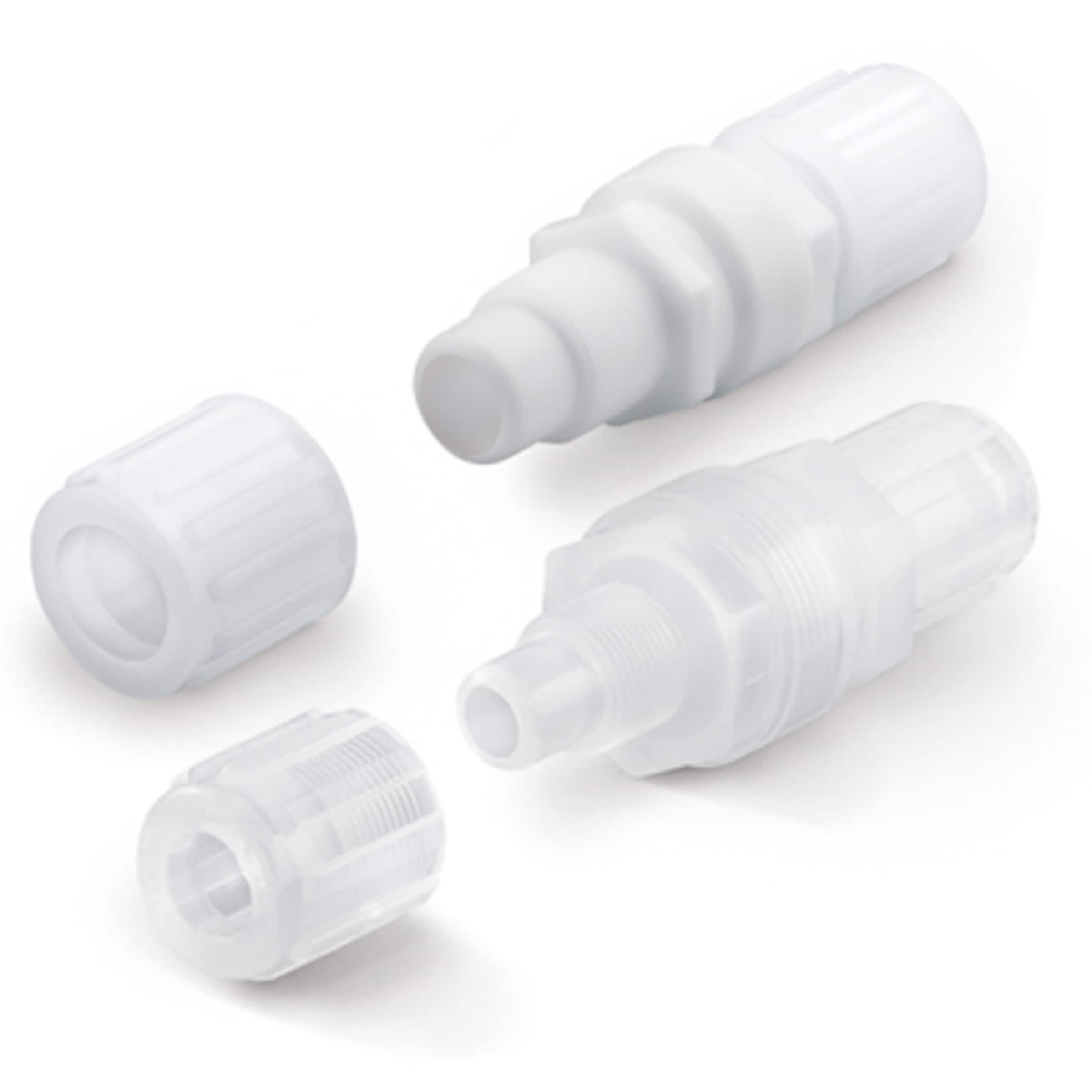

Полимерные обратные клапаны сверхвысокой степени чистоты, серия CHP
Для контроля обратного потока в системах сверхвысокой степени чистоты Swagelok предлагает фторполимерные обратные клапаны серии CHP сверхвысокой степени чистоты.

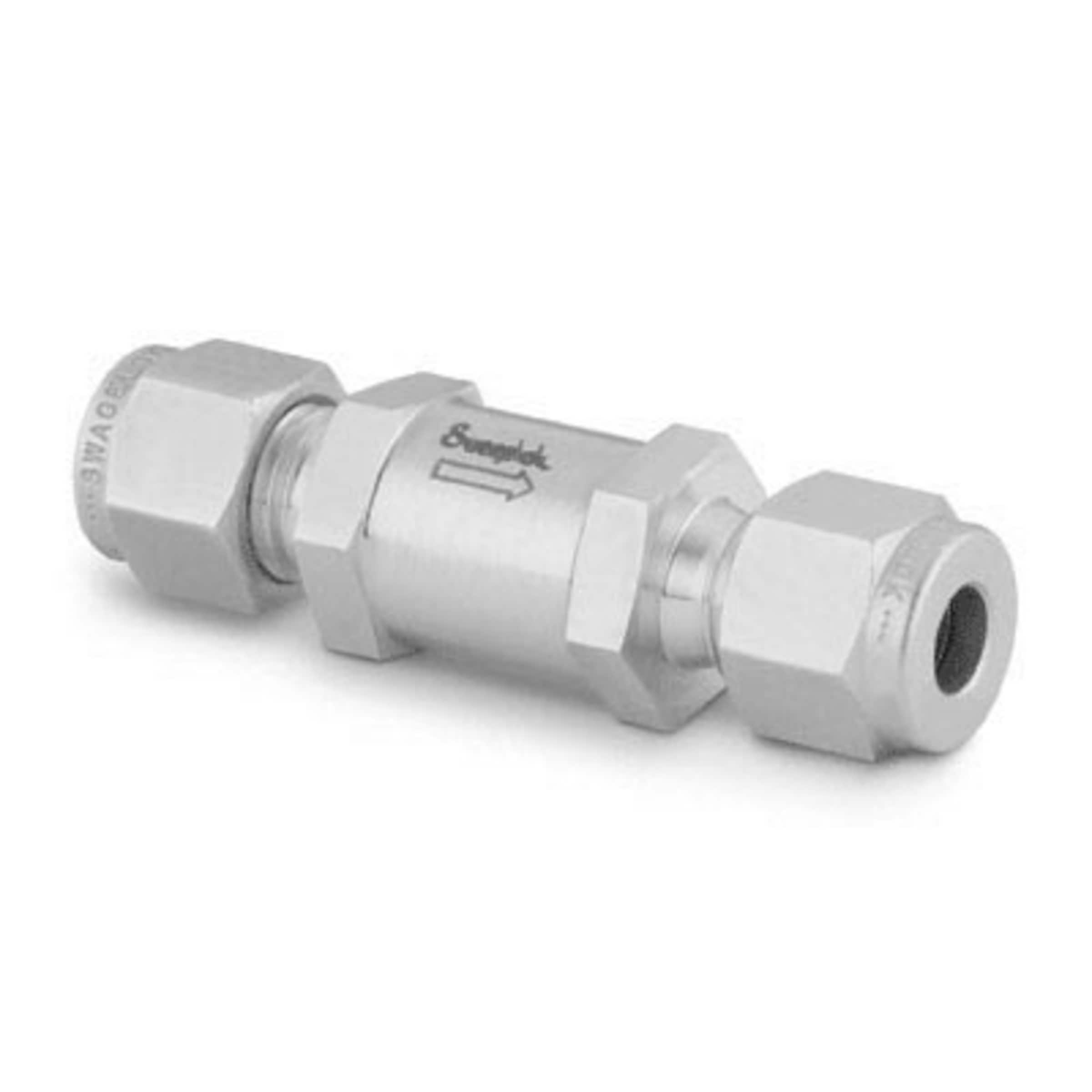

Тарельчатые обратные клапаны, серии C, CP, CH
В ассортименте представлены обратные клапаны из нержавеющей стали и латуни, с различными вариантами торцевых соединений, а также регулируемым/фиксированным давлением срабатывания.
Каталоги обратных клапанов
Получите подробные сведения о продукции, включая материалы изготовления, номинальные параметры давления и температуры, варианты исполнения, вспомогательные принадлежности.
Рабочее давление до 413 бар (6000 фунтов на квадратный дюйм, ман.); Регулируемые и фиксированные значения давления открытия; Различные варианты торцевых соединений; Материалы: нержавеющая сталь 316 и латунь
Характеристики: конструкция из нержавеющей стали 316; температура до 1000 °F (537 °C); фитинги среднего давления, диаметр от 1/4 до 1 дюйма, номинальное давление до 20 000 фунтов на кв. дюйм, ман. (1378 бар); фитинги высокого давления, диаметр от 1/4 до 9/16 дюйма, номинальное давление до 60 000 фунтов на кв. дюйм, ман. (4134 бар); предлагаются варианты исполнения, соответствующие стандарту NACE® MR0175 / ISO15156
Цельносварная конструкция обеспечивает надежное герметичное содержание среды системы.; Прямой поток запускается при разности давлений менее 0,14 бара (2 фунтов на кв. дюйм, ман.).; Клапан закрывается при обратном давлении менее 0,14 бара (2 фунтов на кв. дюйм, ман.).; Корпус из нержавеющей стали 316L обеспечивает повышенную чистоту материала.; Подходит для стандартной и сверхчистой обработки поверхностей, соприкасающихся со средой.; Возможна обработка в соответствии с Техническими условиями по сверхчистой обработке (SC-01) компании Swagelok®.; Предлагаются торцевые соединения под приварку встык, в виде фитингов с торцевым уплотнением VCR® с внутренней резьбой, неразъемных фитингов с торцевым уплотнением VCR с наружной резьбой, поворотных фитингов с торцевым уплотнением VCR с наружной резьбой и трубных обжимных фитингов Swagelok.
Features: Alloy 625, alloy 825, and Alloy 2507 super duplex stainless steel materials; Available for CH4 adn Ch8 series check valves; Working pressures up to 6 000 psig (413 bar); 1/4 to 1/2 in. Swagelok tube fitting or NPT end connections; Fixed cracking pressures: 1 to 25 psi (0.07 to 1.8 bar)
Features: Modified PTFE wetted components meet SEMI Standard F57-0301 for ultrahigh-purity system components; Fine thread flare and Nippon Pillar® Super 300 end connections; Low cracking and reseal pressure
Обратные клапаны Swagelok® с подъемным золотником предотвращают обратный поток при давлении до 413 бар (6000 фунтов на кв. дюйм) и температуре до 482°C (900°F).; Входной поток поднимает золотник, открывая клапан. Обратный поток размещает золотник поперек прохода, закрывая клапан.
Давление до 413 бар (6000 фунтов на кв. дюйм, ман.); Рабочая температура до 204 °C (400 °F); Торцевые соединения от 6 до 12 мм и от 1/8 до 1/2 дюйма; Конструкция из нержавеющей стали.
