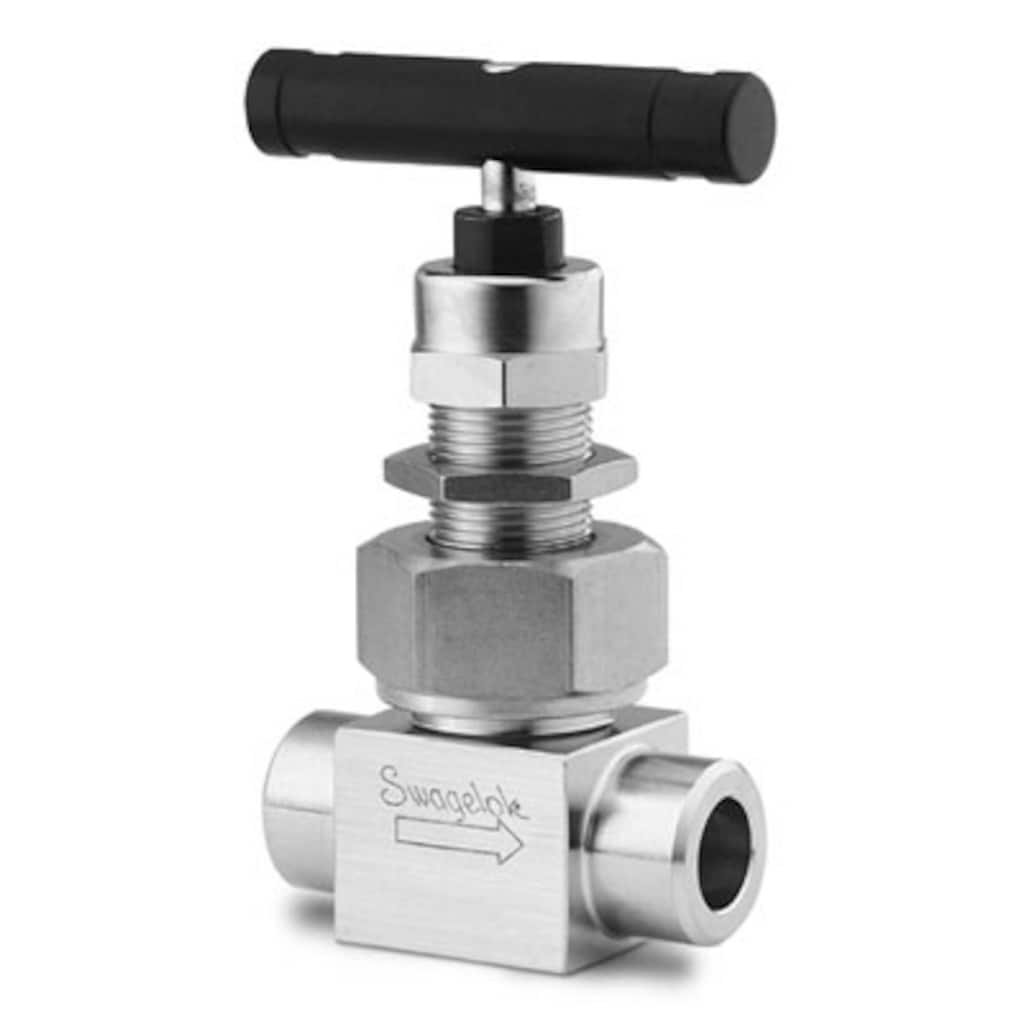

Vanne pointeau à chapeau union en acier inoxydable pour usage intensif, Cv de 0,86, TSW 1/2 po, tige à embout sphérique, garniture en Grafoil
Ouvrir une session ou s’inscrire pour afficher des prix
Catalogues
Configuration droite, tige à embout sphérique
Les vannes à pointeau avec chapeau union sont disponibles dans de nombreux matériaux, pour des pressions et des températures de service allant respectivement jusqu'à 689 bar (10 000 psig) et 648°C (1200°F).
Pressions de service jusqu’à 689 bar (10 000 psig); Températures de –53 à 232°C (–65 à 450°F) avec garniture PTFE ; jusqu’à 648°C (1200°F) avec garniture en grafoil®; Acier inoxydable 316 ; alliages 400, 20, 600 et C-276 ; et titane
Caractéristiques : Procédure d’identification étape par étape des filetages et raccords.
Contenu des kits Garniture en PTFE, garniture en UHMWPE
This document specifies guidelines used by Swagelok® Company and its suppliers to ensure compliance with product cleanliness requirements as stated in ASTM G93 Level C. Application of the document is limited to wetted system components. This document must be used in conjunction with product catalogs, technical bulletins, and reports.
Features: Limits access to manually actuated valves;Lockout accessory enables compliance with OSHA Lockout/Tagout, Standard 29 CFR Part 1910.147, Control of Hazardous Energy Bright safety orange color promotes high visibility. Other colors are available.
Valve sizing often is described by the nominal size of the end connections, but a more important measure is the flow that the valve can provide. And determining flow through a valve can be simple.
Pages 1-3. Features: installation in high-pressure applications and high safety-factor systems.
Le soudage doit être effectué par du personnel qualifié, comme spécifié à la Section IX du code des chaudières de l’ASME.
Procedure for installing Swagelok tube fittings in sizes over 1 inch or 25 mm.
Spécifications
Attribut | Valeur |
---|---|
Matériau du corps | Acier inoxydable 316 |
Procédé de nettoyage | Nettoyage et conditionnement standard (SC-10) |
Dimension du raccordement 1 | 1/2 po |
Type du raccordement 1 | Tube à souder par emboîtement |
Dimension du raccordement 2 | 1/2 po |
Type du raccordement 2 | Tube à souder par emboîtement |
Cv maximal | 0.86 |
Type d’écoulement | Droite (2 voies) |
Type de poignée | En T, aluminium |
Température maximale, °F (°C) | 1200 (648) |
Pressions et températures nominales max. | 1200°F À 1715 PSIG / 648°C À 118 BAR |
Température minimale, °F (°C) | -65 (-53) |
Orifice | 0,250 po |
Matériau de garniture | Garniture de tige en Grafoil |
Pression nominale à température ambiante | 6000 PSIG À 100°F / 413 BAR À 37°C |
Matériau de l'embout de tige | Alliage à base de cobalt |
Type de tige | Tige à embout sphérique |
eClass (4.1) | 37010201 |
eClass (5.1.4) | 37010201 |
eClass (6.0) | 37010203 |
eClass (6.1) | 37010203 |
UNSPSC (4.03) | 40141602 |
UNSPSC (10.0) | 40141602 |
UNSPSC (11.0501) | 40141602 |
UNSPSC (13.0601) | 40141602 |
UNSPSC (15.1) | 40141602 |
UNSPSC (17.1001) | 40183103 |
