Игольчатый клапан угловой конфигурации из нерж. стали с крышкой, выполненной за одно целое с корпусом, внутр. резьба NPT 1/8 дюйма, регулирующий шток |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Especificaciones
Угловая конфигурация, регулирующий штокИгольчатые клапаны с крышкой, выполненной за одно целое с корпусом, – это компактные игольчатые клапаны, которые выпускаются в широком диапазоне размеров, конфигураций и материалов для работы в различных условиях. Inicie la sesión o regístrese para ver los precios КонтактЕсли у вас есть вопросы об этом изделии, обратитесь в местный авторизованный центр продаж и сервисного обслуживания. Его сотрудники также могут рассказать вам о сопутствующих услугах, которые помогут вам обеспечить максимальную окупаемость инвестиций.
Подбор изделий с учетом требований безопасности:
Для того чтобы проектировщик системы и пользователь могли гарантированно выполнить подбор изделий с учетом требований безопасности, необходимо принять в рассмотрение дизайн системы и полный каталог продукции. При выборе изделий следует принимать во внимание всю систему в целом, чтобы обеспечить ее безопасную и бесперебойную работу. Соблюдение назначения устройств, совместимости материалов, надлежащих рабочих параметров, правильный монтаж, эксплуатация и обслуживание являются обязанностями проектировщика системы и пользователя. Advertencia: Запрещается совместное использование и замена продуктов или компонентов Swagelok, на производство которых не распространяются отраслевые стандарты проектирования (в том числе торцевых соединений трубных обжимных фитингов Swagelok), продуктами или компонентами других производителей.
|
Для того чтобы проектировщик системы и пользователь могли гарантированно выполнить подбор изделий с учетом требований безопасности, необходимо принять в рассмотрение дизайн системы и полный каталог продукции. При выборе изделий следует принимать во внимание всю систему в целом, чтобы обеспечить ее безопасную и бесперебойную работу. Соблюдение назначения устройств, совместимости материалов, надлежащих рабочих параметров, правильный монтаж, эксплуатация и обслуживание являются обязанностями проектировщика системы и пользователя.
Advertencia: Запрещается совместное использование и замена продуктов или компонентов Swagelok, на производство которых не распространяются отраслевые стандарты проектирования (в том числе торцевых соединений трубных обжимных фитингов Swagelok), продуктами или компонентами других производителей.
Игольчатый клапан угловой конфигурации из нерж. стали с крышкой, выполненной за одно целое с корпусом, внутр. резьба NPT 1/8 дюйма, регулирующий шток
Inicie la sesión o regístrese para ver los precios
Catálogos
Угловая конфигурация, регулирующий шток
Игольчатые клапаны с крышкой, выполненной за одно целое с корпусом, – это компактные игольчатые клапаны, которые выпускаются в широком диапазоне размеров, конфигураций и материалов для работы в различных условиях.
Système de garniture précontrainte; Modèle compact; Pressions de service jusqu’à 413 bar (6000 psig); Températures jusqu’à 315°C (600°F)
Caractéristiques : Procédure d’identification étape par étape des filetages et raccords.
This document specifies guidelines used by Swagelok® Company and its suppliers to ensure compliance with product cleanliness requirements as stated in ASTM G93 Level C. Application of the document is limited to wetted system components. This document must be used in conjunction with product catalogs, technical bulletins, and reports.
Features: Limits access to manually actuated valves;Lockout accessory enables compliance with OSHA Lockout/Tagout, Standard 29 CFR Part 1910.147, Control of Hazardous Energy Bright safety orange color promotes high visibility. Other colors are available.
Swagelok® Specification SC-10 defines the cleaning, lubrication, assembly, and packaging requirements for standard Swagelok products and describes practices used to meet these requirements.
Valve sizing often is described by the nominal size of the end connections, but a more important measure is the flow that the valve can provide. And determining flow through a valve can be simple.
Pages 1-3. Features: installation in high-pressure applications and high safety-factor systems.
Procedure for installing Swagelok tube fittings in sizes over 1 inch or 25 mm.
Especificaciones

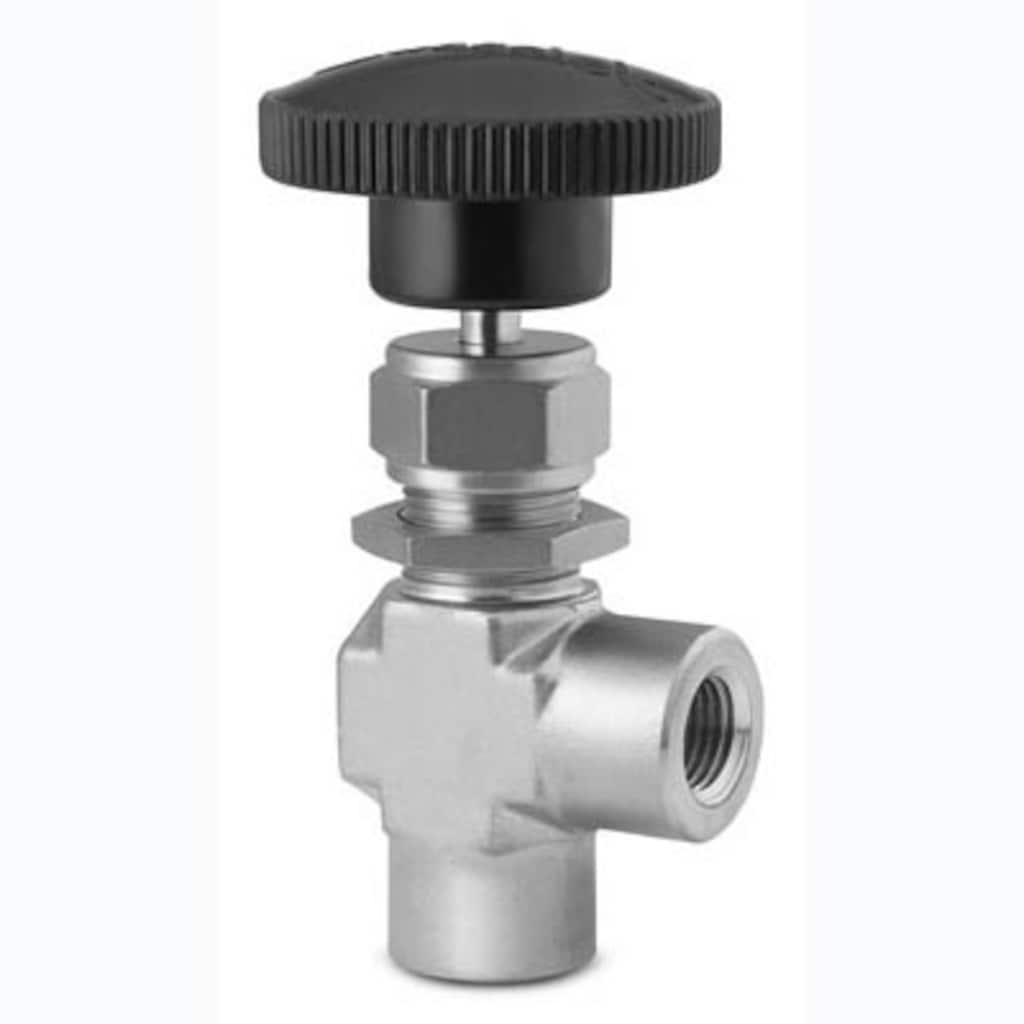

SS-ORF2-A — Игольчатый клапан угловой конфигурации из нерж. стали с крышкой, выполненной за одно целое с корпусом, внутр. резьба NPT 1/8 дюйма, регулирующий шток
| Atributo | Valor |
|---|---|
| Материал корпуса | Нержавеющая сталь 316 |
| Процедура очистки | Стандартная инструкция по очистке и упаковке (SC-10) |
| Размер соединения 1 | 1/8 дюйма |
| Тип соединения 1 | Внутр. резьба NPT |
| Размер соединения 2 | 1/8 дюйма |
| Тип соединения 2 | Внутр. резьба NPT |
| Максимальный коэффициент расхода (Cv) | 0.09 |
| Схема движения потока | Угловая конфигурация (2-ход.) |
| Тип рукоятки | Шарообразная, из фенольного полимера |
| С сертификатом о низком уровне выбросов | Да |
| Максимальная температура, °F (°C) | 600 (315) |
| Номинальные параметры давления при макс. температуре | 600 °F при давлении 3130 фунтов на кв. дюйм, ман. / 315 °C при давлении 215 бар |
| Минимальная температура, °F (°C) | -65 (-53) |
| Условный проход, | 0,080 дюйма |
| Номинальные параметры давления при комнатной температуре | 5000 фунтов на кв. дюйм, ман. при 100 °F / 344 бар при 37 °C |
| Материал наконечника штока | Нержавеющая сталь 316 |
| Тип штока | Регулирующий |
| eClass (4.1) | 37010201 |
| eClass (5.1.4) | 37010201 |
| eClass (6.0) | 37010203 |
| eClass (6.1) | 37010203 |
| eClass (10.1) | 37010203 |
| UNSPSC (4.03) | 40141602 |
| UNSPSC (10.0) | 40141602 |
| UNSPSC (11.0501) | 40141602 |
| UNSPSC (13.0601) | 40141602 |
| UNSPSC (15.1) | 40141602 |
| UNSPSC (17.1001) | 40141602 |
Documentación
Planos
Hay disponibles reproducciones bidimensionales para este producto. Descargar el archivo CAD.
Hay disponibles reproducciones tridimensionales para este producto. Descargar el archivo CAD.
Hay planos dimensionales disponibles para este producto. Descargar los archivos
