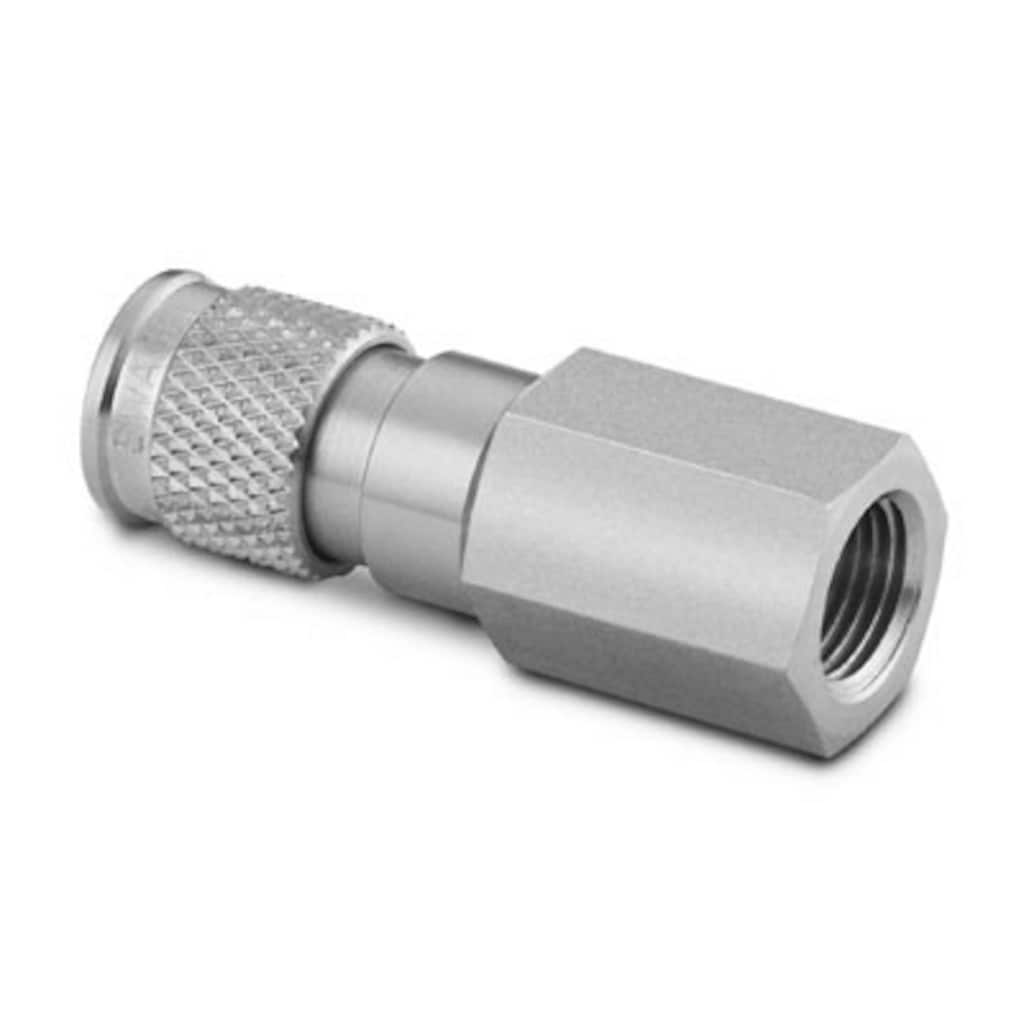

Corps de raccord rapide miniature en acier inoxydable, Cv de 0,05, filetage NPT femelle 1/8 po
Referencia #: SS-QM2-B-2PF
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Especificaciones
КорпусаОбеспечьте быстрое и простое соединение с помощью миниатюрных быстроразъемных соединений Swagelok для таких систем, как лаборатории, в которых требуются частые соединения и сниженное количество проливов и включений воздуха с небольшой застойной зоной в ограниченном пространстве. Inicie la sesión o regístrese para ver los precios ContactSi vous avez des questions concernant ce produit, prenez contact avec votre distributeur agréé. Celui-ci pourra également vous renseigner sur des services qui vous permettront de tirer le meilleur parti de votre investissement.
Sélection des produits en toute sécurité :
Les catalogues doivent être lus en entier afin d'assurer une sélection adéquate des produits par le concepteur et l'utilisateur du système. Lors de la sélection des produits, l'intégralité de la conception du système doit être prise en considération pour garantir un fonctionnement fiable et sans incident. La responsabilité de l'utilisation, de la compatibilité des matériaux, du choix de capacités nominales appropriées, d'une installation, d'un fonctionnement et d'une maintenance corrects incombe au concepteur et à l'utilisateur du système. Advertencia: Запрещается совместное использование и замена продуктов или компонентов Swagelok, на производство которых не распространяются отраслевые стандарты проектирования (в том числе торцевых соединений трубных обжимных фитингов Swagelok), продуктами или компонентами других производителей.
|
Les catalogues doivent être lus en entier afin d'assurer une sélection adéquate des produits par le concepteur et l'utilisateur du système. Lors de la sélection des produits, l'intégralité de la conception du système doit être prise en considération pour garantir un fonctionnement fiable et sans incident. La responsabilité de l'utilisation, de la compatibilité des matériaux, du choix de capacités nominales appropriées, d'une installation, d'un fonctionnement et d'une maintenance corrects incombe au concepteur et à l'utilisateur du système.
Advertencia: Запрещается совместное использование и замена продуктов или компонентов Swagelok, на производство которых не распространяются отраслевые стандарты проектирования (в том числе торцевых соединений трубных обжимных фитингов Swagelok), продуктами или компонентами других производителей.
Corps de raccord rapide miniature en acier inoxydable, Cv de 0,05, filetage NPT femelle 1/8 po
Inicie la sesión o regístrese para ver los precios
Catálogos
Корпуса
Pas besoin de tordre, de tourner ou de serrer à la clé, Modèles avec fermeture à une seule extrémité, fermeture à double extrémité et modèles à plein débit.
Caractéristiques : Procédure d’identification étape par étape des filetages et raccords.
Especificaciones
SS-QM2-B-2PF — Corps de raccord rapide miniature en acier inoxydable, Cv de 0,05, filetage NPT femelle 1/8 po
| Atributo | Valor |
|---|---|
| Включение воздуха | 0,1 см3 |
| Материал корпуса | Нержавеющая сталь 316 |
| Процедура очистки | Стандартная инструкция по очистке и упаковке (SC-10) |
| Размер соединения 1 | 1/8 дюйма |
| Тип соединения 1 | Внутр. резьба NPT |
| Максимальный коэффициент расхода (Cv) | 0,05 — при соединении со штоком DESO; 0,06 — при соединении со штоком SESO |
| Смазка | Смазка Dow Corning 111 |
| Материал уплотнительного кольца | фторуглерод FKM |
| Номинальные параметры давления с привязкой к макс. температуре | 100 фунтов на кв. дюйм, ман. при 400 °F / 6,8 бар при 204 °C |
| Номинальные параметры давления с привязкой к комнатной температуре | 4000 фунтов на кв. дюйм, ман. при 70 °F / 275 бар при 21 °C |
| Номинальные параметры давления без привязки к комнатной температуре | 100 фунтов на кв. дюйм, ман. при 70 °F / 6,8 бар при 21 °C |
| Номинальные параметры давления / температуры (с привязкой и без привязки) | 100 фунтов на кв. дюйм, ман. при 70 °F / 6,8 бар при 21 °C |
| Серия | QM2 |
| Проливы | 0,1 см3 |
| Испытания | 0,1 см3 |
| eClass (4.1) | 37110302 |
| eClass (5.1.4) | 37110302 |
| eClass (6.0) | 37020500 |
| eClass (6.1) | 37020500 |
| eClass (10.1) | 37020500 |
| UNSPSC (4.03) | 31163101 |
| UNSPSC (10.0) | 27121701 |
| UNSPSC (11.0501) | 27121701 |
| UNSPSC (13.0601) | 27121701 |
| UNSPSC (15.1) | 27121701 |
| UNSPSC (17.1001) | 27121701 |
Documentación
Planos
Hay disponibles reproducciones bidimensionales para este producto. Descargar el archivo CAD.
Hay disponibles reproducciones tridimensionales para este producto. Descargar el archivo CAD.
Hay planos dimensionales disponibles para este producto. Descargar los archivos
Productos similares
|
# de Pieza
|
Material del Cuerpo
|
Tamaño conexión 1
|
Tipo de conexión 1
|
Tamaño conexión 2
|
Tipo de conexión 2
|
|
|---|---|---|---|---|---|---|
| B-QM2-B-200 | Laiton | 1/8 po | Raccord Swagelok® pour tubes | - | - | Ver producto |
| B-QM2-B-2PM | Laiton | 1/8 po | Filetage NPT mâle | - | - | Ver producto |
| SS-QM2-B-100 | Acier inoxydable 316 | 1/16 po | Raccord Swagelok® pour tubes | - | - | Ver producto |
| SS-QM2-B-200 | Acier inoxydable 316 | 1/8 po | Raccord Swagelok® pour tubes | - | - | Ver producto |
| SS-QM2-B-2PM | Acier inoxydable 316 | 1/8 po | Filetage NPT mâle | - | - | Ver producto |
| SS-QM2-B-400 | Acier inoxydable 316 | 1/4 po | Raccord Swagelok® pour tubes | - | - | Ver producto |
