316L VAR VCR Fitting, Short Tube Butt Weld Gland, 1/2 in. VCR x 1/2 x 0.049 in. TBW, 0.38 in. (9.6 mm) Ext, SC-01 Cleaned |
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
仕様
ショート・グランドSwagelok VCR®メタル・ガスケット式面シールは、高純度の金属同士のシールを維持し、漏れのない締め切りを行います。 ログインまたは登録して価格を見る ContactIf you have questions about this product, please contact your local authorized sales and service center. They can also tell you about supporting services to help you get the most out of your investment.
Sichere Produktauswahl:
Der Kataloginhalt muss ganz durchgelesen werden, um sicherzustellen, dass der Systementwickler und der Benutzer eine sichere Produktauswahl treffen. Bei der Auswahl von Produkten muss die gesamte Systemanordnung berücksichtigt werden, um eine sichere, störungsfreie Funktion zu gewährleisten. Der Systemdesigner und der Benutzer sind für Funktion, Materialverträglichkeit, entsprechende Leistungsdaten und Einsatzgrenzen sowie für die vorschriftsmäßige Handhabung, den Betrieb und die Wartung verantwortlich. 警告: Do not mix/interchange Swagelok products or components not governed by industrial design standards, including Swagelok tube fitting end connections, with those of other manufacturers.
|
Der Kataloginhalt muss ganz durchgelesen werden, um sicherzustellen, dass der Systementwickler und der Benutzer eine sichere Produktauswahl treffen. Bei der Auswahl von Produkten muss die gesamte Systemanordnung berücksichtigt werden, um eine sichere, störungsfreie Funktion zu gewährleisten. Der Systemdesigner und der Benutzer sind für Funktion, Materialverträglichkeit, entsprechende Leistungsdaten und Einsatzgrenzen sowie für die vorschriftsmäßige Handhabung, den Betrieb und die Wartung verantwortlich.
警告: Do not mix/interchange Swagelok products or components not governed by industrial design standards, including Swagelok tube fitting end connections, with those of other manufacturers.
カタログ
ショート・グランド
Swagelok VCR®メタル・ガスケット式面シールは、高純度の金属同士のシールを維持し、漏れのない締め切りを行います。
Dimensions : 6 à 18 mm et 1/16 à 1 po.; Aciers inoxydables haute pureté; Le modèle original, la marque VCR authentique
Caractéristiques : Procédure d’identification étape par étape des filetages et raccords.
This document specifies guidelines used by Swagelok Company for producing stainless steel products intended for photovoltaic (PV) applications.
This document specifies guidelines used by Swagelok® Company and its suppliers to ensure compliance with product cleanliness requirements as stated in ASTM G93 Level C. Application of the document is limited to wetted system components. This document must be used in conjunction with product catalogs, technical bulletins, and reports.
Swagelok® Specification SC-10 defines the cleaning, lubrication, assembly, and packaging requirements for standard Swagelok products and describes practices used to meet these requirements.
Ce document spécifie les lignes directrices suivies par Swagelok pour la fabrication de produits très haute pureté polis électrolytiquement (UHP). Ce document ne suffit pas à lui seul.
仕様

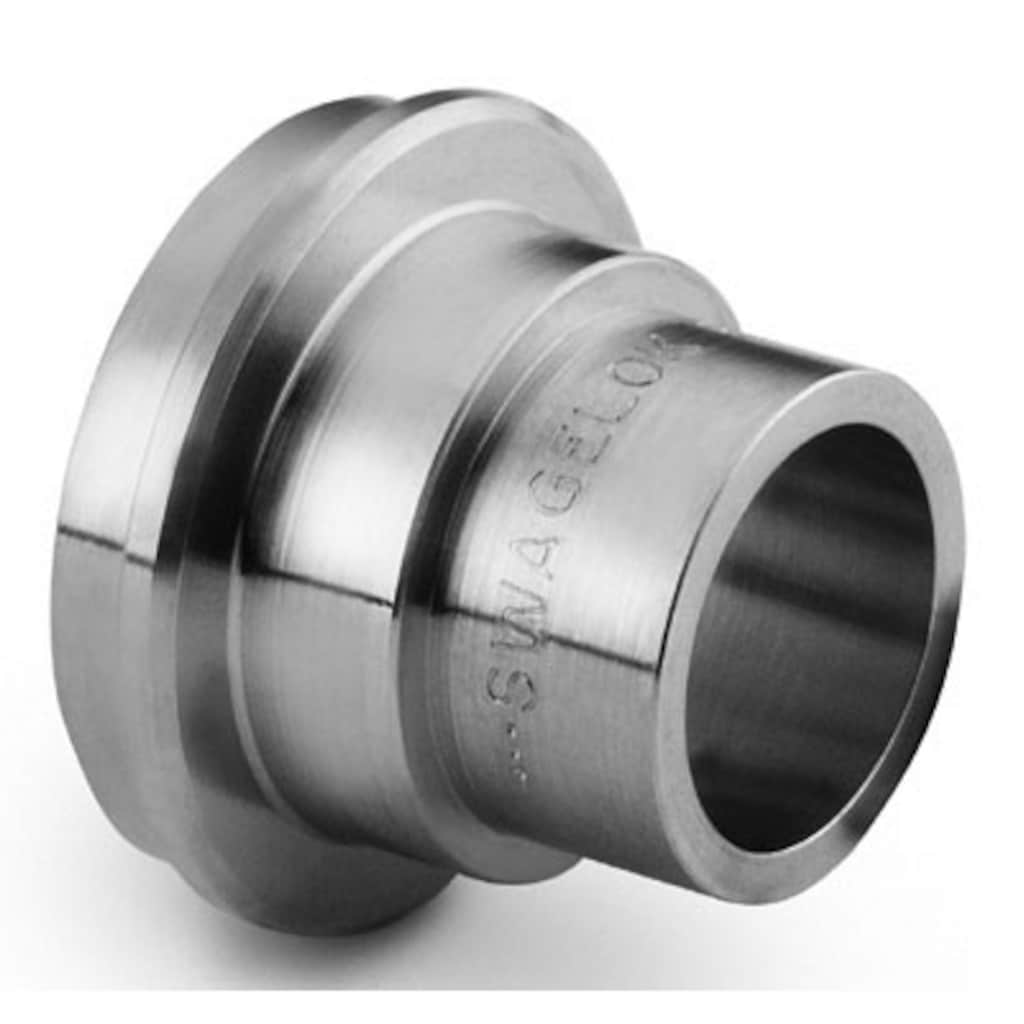

6LV-8-VCR-3S-8TB3P — 316L VAR VCR Fitting, Short Tube Butt Weld Gland, 1/2 in. VCR x 1/2 x 0.049 in. TBW, 0.38 in. (9.6 mm) Ext, SC-01 Cleaned
| 属性 | 値 |
|---|---|
| ボディ材質 | 316L VAR |
| 洗浄プロセス | Ultrahigh-Purity Process Specification (SC-01) |
| コネクション1 サイズ | 1/2 in. |
| コネクション1 タイプ | VCR® Metal Gasket Face Seal Gland |
| コネクション2 サイズ | 1/2 in. |
| コネクション2 タイプ | Tube Butt Weld |
| 特徴 | Electropolished |
| 流量制限 | いいえ |
| eClass (4.1) | 37020713 |
| eClass (5.1.4) | 37020590 |
| eClass (6.0) | 37029290 |
| eClass (6.1) | 37029290 |
| eClass (10.1) | 37029290 |
| UNSPSC (4.03) | 31163000 |
| UNSPSC (10.0) | 40142610 |
| UNSPSC (11.0501) | 40142610 |
| UNSPSC (13.0601) | 40183107 |
| UNSPSC (15.1) | 40183107 |
| UNSPSC (17.1001) | 40183107 |
資料
類似製品
|
型番
|
ボディ材質
|
コネクション1 サイズ
|
コネクション1 タイプ
|
コネクション2 サイズ
|
コネクション2 タイプ
|
|
|---|---|---|---|---|---|---|
| 316L-4-VCR-3AS | Acier inoxydable 316L | 1/4 po | Embout à étanchéité de surface VCR® avec joint métallique | 1/4 po | À souder bout à bout en automatique | 製品を見る |
| 316L-8-VCR-3AS | Acier inoxydable 316L | 1/2 po | Embout à étanchéité de surface VCR® avec joint métallique | 1/2 po | À souder bout à bout en automatique | 製品を見る |
| 6LV-12-VCR-3S-12TB7-065P | 316L VAR | 3/4 po | Embout à étanchéité de surface VCR® avec joint métallique | 3/4 po | Tube à souder bout à bout | 製品を見る |
| 6LV-2-VCR-3S-2TB7 | 316L VAR | 1/8 po | Embout à étanchéité de surface VCR® avec joint métallique | 1/8 po | Tube à souder bout à bout | 製品を見る |
| 6LV-2-VCR-3S-2TB7P | 316L VAR | 1/8 po | Embout à étanchéité de surface VCR® avec joint métallique | 1/8 po | Tube à souder bout à bout | 製品を見る |
| 6LV-4-HVCR-3S-6TB2P | 316L VAR | 1/4 po | Embout à étanchéité de surface VCR® haut débit avec joint métallique | 3/8 po | Tube à souder bout à bout | 製品を見る |
| 6LV-4-HVCR-3S-6TB7 | 316L VAR | 1/4 po | Embout à étanchéité de surface VCR® haut débit avec joint métallique | 3/8 po | Tube à souder bout à bout | 製品を見る |
| 6LV-4-VCR-3S-2TB7 | 316L VAR | 1/4 po | Embout à étanchéité de surface VCR® avec joint métallique | 1/8 po | Tube à souder bout à bout | 製品を見る |
| 6LV-4-VCR-3S-2TB7P | 316L VAR | 1/4 po | Embout à étanchéité de surface VCR® avec joint métallique | 1/8 po | Tube à souder bout à bout | 製品を見る |
| 6LV-4-VCR-3S-4TB2 | 316L VAR | 1/4 po | Embout à étanchéité de surface VCR® avec joint métallique | 1/4 po | Tube à souder bout à bout | 製品を見る |
| 6LV-4-VCR-3S-4TB2P | 316L VAR | 1/4 po | Embout à étanchéité de surface VCR® avec joint métallique | 1/4 po | Tube à souder bout à bout | 製品を見る |
| 6LV-4-VCR-3S-4TB2PB25 | 316L VAR | 1/4 po | Embout à étanchéité de surface VCR® avec joint métallique | 1/4 po | Tube à souder bout à bout | 製品を見る |
| 6LV-4-VCR-3S-4TB3 | 316L VAR | 1/4 po | Embout à étanchéité de surface VCR® avec joint métallique | 1/4 po | Tube à souder bout à bout | 製品を見る |
| 6LV-4-VCR-3S-4TB3P | 316L VAR | 1/4 po | Embout à étanchéité de surface VCR® avec joint métallique | 1/4 po | Tube à souder bout à bout | 製品を見る |
| 6LV-4-VCR-3S-4TB7 | 316L VAR | 1/4 po | Embout à étanchéité de surface VCR® avec joint métallique | 1/4 po | Tube à souder bout à bout | 製品を見る |
| 6LV-4-VCR-3S-4TB7P | 316L VAR | 1/4 po | Embout à étanchéité de surface VCR® avec joint métallique | 1/4 po | Tube à souder bout à bout | 製品を見る |
| 6LV-4-VCR-3S-4TB7PB25 | 316L VAR | 1/4 po | Embout à étanchéité de surface VCR® avec joint métallique | 1/4 po | Tube à souder bout à bout | 製品を見る |
| 6LV-4-VCR-3S-6MTB7 | 316L VAR | 1/4 po | Embout à étanchéité de surface VCR® avec joint métallique | 6 mm | Tube à souder bout à bout | 製品を見る |
| 6LV-4-VCR-3S-8MTB7 | 316L VAR | 1/4 po | Embout à étanchéité de surface VCR® avec joint métallique | 8 mm | Tube à souder bout à bout | 製品を見る |
| 6LV-8-VCR-3S-10MTB7 | 316L VAR | 1/2 po | Embout à étanchéité de surface VCR® avec joint métallique | 10 mm | Tube à souder bout à bout | 製品を見る |
| 6LV-8-VCR-3S-12MTB7 | 316L VAR | 1/2 po | Embout à étanchéité de surface VCR® avec joint métallique | 12 mm | Tube à souder bout à bout | 製品を見る |
| 6LV-8-VCR-3S-4TB7 | 316L VAR | 1/2 po | Embout à étanchéité de surface VCR® avec joint métallique | 1/4 po | Tube à souder bout à bout | 製品を見る |
| 6LV-8-VCR-3S-4TB7P | 316L VAR | 1/2 po | Embout à étanchéité de surface VCR® avec joint métallique | 1/4 po | Tube à souder bout à bout | 製品を見る |
| 6LV-8-VCR-3S-6TB2 | 316L VAR | 1/2 po | Embout à étanchéité de surface VCR® avec joint métallique | 3/8 po | Tube à souder bout à bout | 製品を見る |
| 6LV-8-VCR-3S-6TB2P | 316L VAR | 1/2 po | Embout à étanchéité de surface VCR® avec joint métallique | 3/8 po | Tube à souder bout à bout | 製品を見る |
| 6LV-8-VCR-3S-6TB7 | 316L VAR | 1/2 po | Embout à étanchéité de surface VCR® avec joint métallique | 3/8 po | Tube à souder bout à bout | 製品を見る |
| 6LV-8-VCR-3S-6TB7P | 316L VAR | 1/2 po | Embout à étanchéité de surface VCR® avec joint métallique | 3/8 po | Tube à souder bout à bout | 製品を見る |
| 6LV-8-VCR-3S-8TB2 | 316L VAR | 1/2 po | Embout à étanchéité de surface VCR® avec joint métallique | 1/2 po | Tube à souder bout à bout | 製品を見る |
| 6LV-8-VCR-3S-8TB2P | 316L VAR | 1/2 po | Embout à étanchéité de surface VCR® avec joint métallique | 1/2 po | Tube à souder bout à bout | 製品を見る |
| 6LV-8-VCR-3S-8TB3 | 316L VAR | 1/2 po | Embout à étanchéité de surface VCR® avec joint métallique | 1/2 po | Tube à souder bout à bout | 製品を見る |
| 6LV-8-VCR-3S-8TB7 | 316L VAR | 1/2 po | Embout à étanchéité de surface VCR® avec joint métallique | 1/2 po | Tube à souder bout à bout | 製品を見る |
| 6LV-8-VCR-3S-8TB7P | 316L VAR | 1/2 po | Embout à étanchéité de surface VCR® avec joint métallique | 1/2 po | Tube à souder bout à bout | 製品を見る |
| 6LVV-4-VCR-3S-4TB2P | 316L VIM VAR | 1/4 po | Embout à étanchéité de surface VCR® avec joint métallique | 1/4 po | Tube à souder bout à bout | 製品を見る |
| 6LVV-4-VCR-3S-4TB7P | 316L VIM VAR | 1/4 po | Embout à étanchéité de surface VCR® avec joint métallique | 1/4 po | Tube à souder bout à bout | 製品を見る |
| 6LVV-8-VCR-3S-8TB3P | 316L VIM VAR | 1/2 po | Embout à étanchéité de surface VCR® avec joint métallique | 1/2 po | Tube à souder bout à bout | 製品を見る |
| HC22-4-VCR-3S-4TB2 | Alliage C-22 | 1/4 po | Embout à étanchéité de surface VCR® avec joint métallique | 1/4 po | Tube à souder bout à bout | 製品を見る |
| SS-4-VCR-3-.50LG | Acier inoxydable 316 | 1/4 po | Embout à étanchéité de surface VCR® avec joint métallique | 1/4 po | Tube à souder par emboîtement | 製品を見る |
| SS-4-VCR-3-.75LG | Acier inoxydable 316 | 1/4 po | Embout à étanchéité de surface VCR® avec joint métallique | 1/4 po | Tube à souder par emboîtement | 製品を見る |
