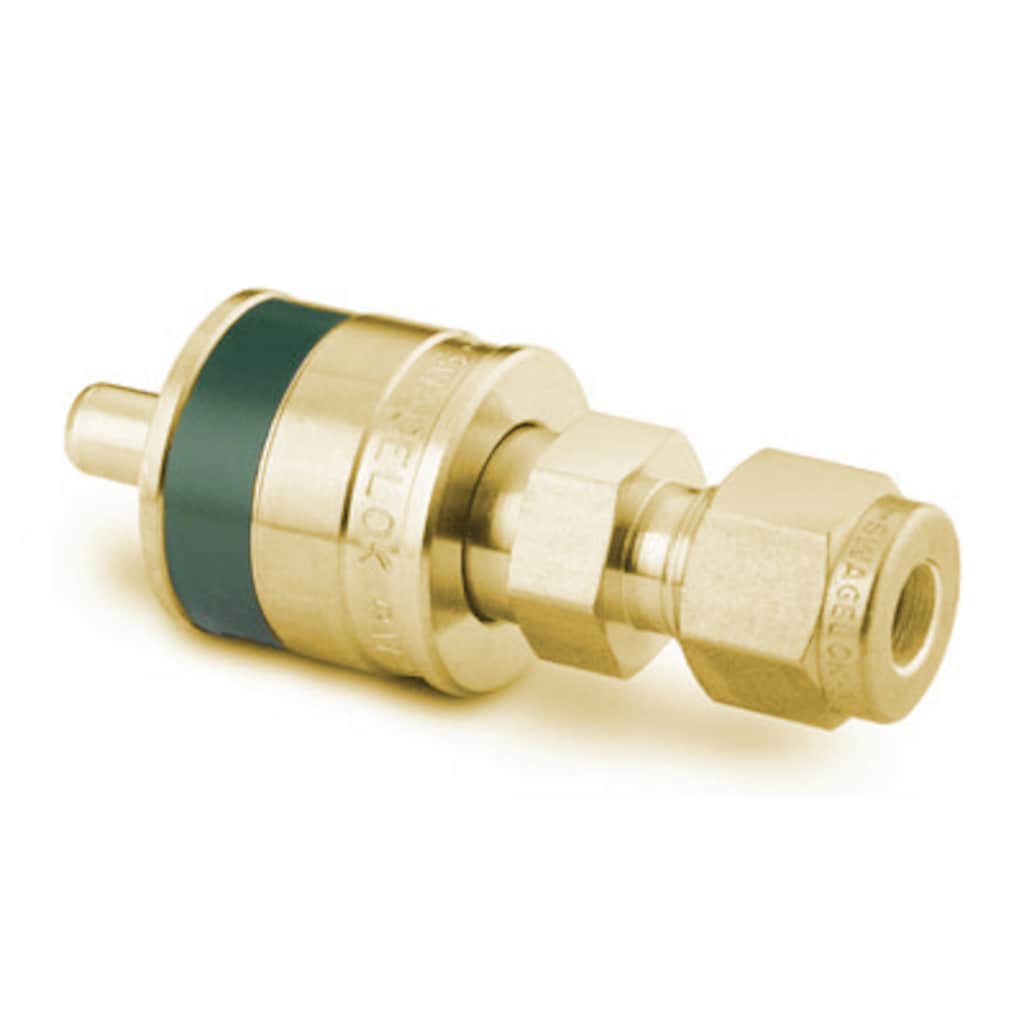

Espiga sin válvula enchufe rápido para instrumentación de latón, Cv 0,3, 1/4 pulg. Swagelok, Código verde
Код изделия: B-QC4-S-400K3
|
||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Технические характеристики
EspigaRápidas y fáciles conexiones con los enchufes rápidos Swagelok para aplicaciones con frecuentes conexiones y mínima inclusión de aire y derrame. Войдите или зарегистрируйтесь, чтобы просмотреть цену КонтактЕсли у вас есть вопросы об этом изделии, обратитесь в местный авторизованный центр продаж и сервисного обслуживания. Его сотрудники также могут рассказать вам о сопутствующих услугах, которые помогут вам обеспечить максимальную окупаемость инвестиций.
Подбор изделий с учетом требований безопасности:
Для того чтобы проектировщик системы и пользователь могли гарантированно выполнить подбор изделий с учетом требований безопасности, необходимо принять в рассмотрение дизайн системы и полный каталог продукции. При выборе изделий следует принимать во внимание всю систему в целом, чтобы обеспечить ее безопасную и бесперебойную работу. Соблюдение назначения устройств, совместимости материалов, надлежащих рабочих параметров, правильный монтаж, эксплуатация и обслуживание являются обязанностями проектировщика системы и пользователя. Предупреждение: No mezcle ni intercambie productos o componentes Swagelok no regulados por normativas de diseño industrial, incluyendo las conexiones finales de los racores Swagelok, con los de otros fabricantes. |
Для того чтобы проектировщик системы и пользователь могли гарантированно выполнить подбор изделий с учетом требований безопасности, необходимо принять в рассмотрение дизайн системы и полный каталог продукции. При выборе изделий следует принимать во внимание всю систему в целом, чтобы обеспечить ее безопасную и бесперебойную работу. Соблюдение назначения устройств, совместимости материалов, надлежащих рабочих параметров, правильный монтаж, эксплуатация и обслуживание являются обязанностями проектировщика системы и пользователя.
Предупреждение: No mezcle ni intercambie productos o componentes Swagelok no regulados por normativas de diseño industrial, incluyendo las conexiones finales de los racores Swagelok, con los de otros fabricantes.
Espiga sin válvula enchufe rápido para instrumentación de latón, Cv 0,3, 1/4 pulg. Swagelok, Código verde
Войдите или зарегистрируйтесь, чтобы просмотреть цену
Каталоги
Espiga
Pas besoin de tordre, de tourner ou de serrer à la clé, Modèles avec fermeture à une seule extrémité, fermeture à double extrémité et modèles à plein débit.
Caractéristiques : Procédure d’identification étape par étape des filetages et raccords.
Технические характеристики
B-QC4-S-400K3 — Espiga sin válvula enchufe rápido para instrumentación de latón, Cv 0,3, 1/4 pulg. Swagelok, Código verde
| Атрибут | Значение |
|---|---|
| Material del Cuerpo | Latón |
| Proceso de Limpieza | Limpieza y Embalaje estándar (SC-10) |
| Tamaño conexión 1 | 1/4 pulg. |
| Tipo de conexión 1 | Racor Swagelok® |
| Cv Máximo | 0,3 - Acoplada con una base estándar o de flujo inverso, 0,4 - Acoplada con una base de gran caudal |
| Lubricante | Sin lubricante en ningún componente |
| Material de la junta tórica | Buna-N (Estándar) |
| Rango de presión acoplado a máx. temp. | 17,2 BAR @ 121°C / 250 PSIG @ 250°F |
| Rango de presión acoplado a temp. ambiente | 137 BAR @ 21°C / 2000 PSIG @ 70°F |
| Serie | QC4 |
| Funda Especial | Manguito de la base codificado verde |
| eClass (4.1) | 37110302 |
| eClass (5.1.4) | 37110302 |
| eClass (6.0) | 37020590 |
| eClass (6.1) | 37020590 |
| eClass (10.1) | 37020590 |
| UNSPSC (4.03) | 31163101 |
| UNSPSC (10.0) | 27121701 |
| UNSPSC (11.0501) | 27121701 |
| UNSPSC (13.0601) | 27121701 |
| UNSPSC (15.1) | 27121701 |
| UNSPSC (17.1001) | 27121701 |
Ресурсы
Чертежи
Для этого изделия есть двухмерные модели. Загрузить файл САПР.
Для этого изделия есть трехмерные модели. Загрузить файл САПР.
Для этого изделия есть рекламные чертежи. Загрузить файлы.
Похожие изделия
|
Код изделия
|
Материал корпуса
|
Размер соединения 1
|
Тип соединения 1
|
Размер соединения 2
|
Тип соединения 2
|
|
|---|---|---|---|---|---|---|
| B-QC4-S-2PM | Laiton | 1/8 po | Filetage NPT mâle | - | - | Просмотр изделия |
| B-QC4-S-400 | Laiton | 1/4 po | Raccord Swagelok® pour tubes | - | - | Просмотр изделия |
| B-QC4-S-400K1 | Laiton | 1/4 po | Raccord Swagelok® pour tubes | - | - | Просмотр изделия |
| B-QC4-S-4PF | Laiton | 1/4 po | Filetage NPT femelle | - | - | Просмотр изделия |
| B-QC4-S-4PM | Laiton | 1/4 po | Filetage NPT mâle | - | - | Просмотр изделия |
| B-QC4-S-6M0 | Latón | 6 mm | Racor Swagelok® | - | - | Просмотр изделия |
| B-QC6-S-4PF | Latón | 1/4 pulg. | NPT hembra | - | - | Просмотр изделия |
| B-QC6-S-4PM | Latón | 1/4 pulg. | NPT macho | - | - | Просмотр изделия |
| B-QC6-S-600 | Latón | 3/8 pulg. | Racor Swagelok® | - | - | Просмотр изделия |
| SS-QC4-S-200 | Acero inoxidable 316 | 1/8 pulg. | Racor Swagelok® | - | - | Просмотр изделия |
| SS-QC4-S-2PF | Acero inoxidable 316 | 1/8 pulg. | NPT hembra | - | - | Просмотр изделия |
| SS-QC4-S-2PM | Acero inoxidable 316 | 1/8 pulg. | NPT macho | - | - | Просмотр изделия |
| SS-QC4-S-400 | Acero inoxidable 316 | 1/4 pulg. | Racor Swagelok® | - | - | Просмотр изделия |
| SS-QC4-S-400K1 | Acero inoxidable 316 | 1/4 pulg. | Racor Swagelok® | - | - | Просмотр изделия |
| SS-QC4-S-400K2 | Acero inoxidable 316 | 1/4 pulg. | Racor Swagelok® | - | - | Просмотр изделия |
| SS-QC4-S-400K3 | Acero inoxidable 316 | 1/4 pulg. | Racor Swagelok® | - | - | Просмотр изделия |
| SS-QC4-S-400K4 | Acero inoxidable 316 | 1/4 pulg. | Racor Swagelok® | - | - | Просмотр изделия |
| SS-QC4-S-400K5 | Acero inoxidable 316 | 1/4 pulg. | Racor Swagelok® | - | - | Просмотр изделия |
| SS-QC4-S-4FT | Acero inoxidable 316 | 1/4 pulg. | Rosca Hembra ISO/BSP cónica | - | - | Просмотр изделия |
| SS-QC4-S-4MT | Acero inoxidable 316 | 1/4 pulg. | Rosca Macho ISO Cónica | - | - | Просмотр изделия |
| SS-QC4-S-4PF | Нержавеющая сталь 316 | 1/4 дюйма | Внутр. резьба NPT | - | - | Просмотр изделия |
| SS-QC4-S-4PM | Нержавеющая сталь 316 | 1/4 дюйма | Наруж. резьба NPT | - | - | Просмотр изделия |
| SS-QC4-S-4PMK2 | Нержавеющая сталь 316 | 1/4 дюйма | Наруж. резьба NPT | - | - | Просмотр изделия |
| SS-QC4-S-6M0 | Нержавеющая сталь 316 | 6 мм | Трубный обжимной фитинг Swagelok® | - | - | Просмотр изделия |
| SS-QC6-S-10M0 | Нержавеющая сталь 316 | 10 мм | Трубный обжимной фитинг Swagelok® | - | - | Просмотр изделия |
| SS-QC6-S-4PF | Нержавеющая сталь 316 | 1/4 дюйма | Внутр. резьба NPT | - | - | Просмотр изделия |
| SS-QC6-S-4PM | Нержавеющая сталь 316 | 1/4 дюйма | Наруж. резьба NPT | - | - | Просмотр изделия |
| SS-QC6-S-600 | Нержавеющая сталь 316 | 3/8 дюйма | Трубный обжимной фитинг Swagelok® | - | - | Просмотр изделия |
| SS-QC6-S-6PF | Нержавеющая сталь 316 | 3/8 дюйма | Внутр. резьба NPT | - | - | Просмотр изделия |
| SS-QC6-S-6PM | Нержавеющая сталь 316 | 3/8 дюйма | Наруж. резьба NPT | - | - | Просмотр изделия |
| SS-QC8-S-12M0 | Нержавеющая сталь 316 | 12 мм | Трубный обжимной фитинг Swagelok® | - | - | Просмотр изделия |
| SS-QC8-S-810 | Нержавеющая сталь 316 | 1/2 дюйма | Трубный обжимной фитинг Swagelok® | - | - | Просмотр изделия |
| SS-QC8-S-8PF | Нержавеющая сталь 316 | 1/2 дюйма | Внутр. резьба NPT | - | - | Просмотр изделия |
| SS-QC8-S-8PM | Нержавеющая сталь 316 | 1/2 дюйма | Наруж. резьба NPT | - | - | Просмотр изделия |
