Tige de raccord rapide plein débit en acier inoxydable sans vanne, Cv de 2,2, raccord pour tube Swagelok 6 mm |
||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Spécifications
TigesObtenez un écoulement sans entrave et facilitez les tâches de maintenance dans vos systèmes de transfert, d'évacuation et de purge, avec les raccords rapides plein débit Swagelok Ouvrir une session ou s’inscrire pour afficher des prix 연락처이 제품에 대해 질문이 있으시면, 현지 공식 판매 및 서비스 센터로 연락하시기 바랍니다. 또한 귀하의 투자가 최상의 것을 이끌어낼 수 있도록 도와 드릴 수 있는 지원 서비스에 대해 귀하에게 설명드립니다.
안전한 제품 선택
시스템 설계자와 사용자는 안전한 제품 선택을 위해 전체 카탈로그의 내용을 반드시 검토해야 합니다. 제품을 선택할 때, 안전하고 고장 없는 성능을 보장하기 위해서는 전체 시스템 설계를 고려해야 합니다. 제품의 기능, 재질의 호환성, 적절한 등급, 올바른 설비, 운영 및 유지보수는 시스템 설계자와 사용자의 책임입니다. Attention: Les composants qui ne sont pas régis par une norme, comme les raccords pour tubes Swagelok, ne doivent jamais être mélangés/intervertis avec ceux d’autres fabricants.
|
시스템 설계자와 사용자는 안전한 제품 선택을 위해 전체 카탈로그의 내용을 반드시 검토해야 합니다. 제품을 선택할 때, 안전하고 고장 없는 성능을 보장하기 위해서는 전체 시스템 설계를 고려해야 합니다. 제품의 기능, 재질의 호환성, 적절한 등급, 올바른 설비, 운영 및 유지보수는 시스템 설계자와 사용자의 책임입니다.
Attention: Les composants qui ne sont pas régis par une norme, comme les raccords pour tubes Swagelok, ne doivent jamais être mélangés/intervertis avec ceux d’autres fabricants.
Tige de raccord rapide plein débit en acier inoxydable sans vanne, Cv de 2,2, raccord pour tube Swagelok 6 mm
Ouvrir une session ou s’inscrire pour afficher des prix
Catalogues
Tiges
Obtenez un écoulement sans entrave et facilitez les tâches de maintenance dans vos systèmes de transfert, d'évacuation et de purge, avec les raccords rapides plein débit Swagelok
Pas besoin de tordre, de tourner ou de serrer à la clé, Modèles avec fermeture à une seule extrémité, fermeture à double extrémité et modèles à plein débit.
Caractéristiques : Procédure d’identification étape par étape des filetages et raccords.
Spécifications

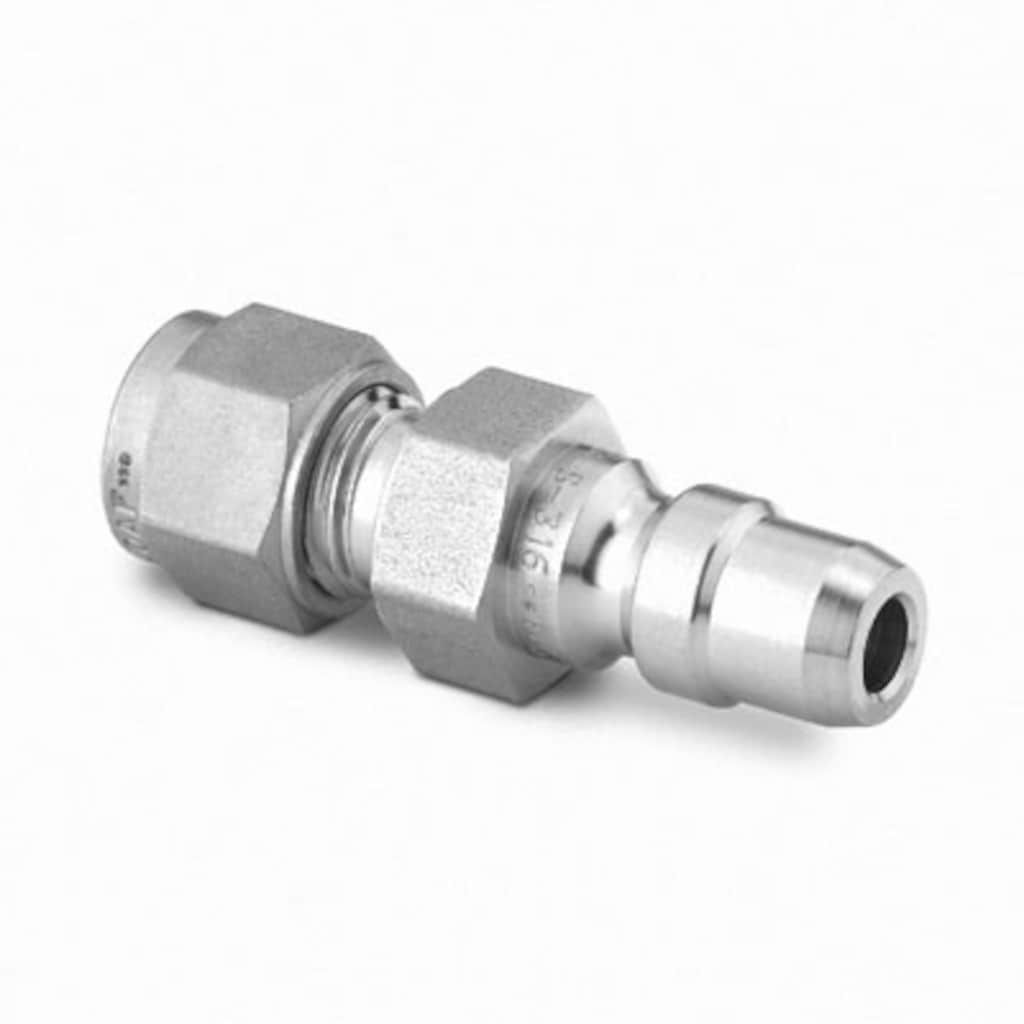

SS-QF4-S-6M0 — Tige de raccord rapide plein débit en acier inoxydable sans vanne, Cv de 2,2, raccord pour tube Swagelok 6 mm
| Attribut | Valeur |
|---|---|
| Matériau du corps | Acier inoxydable 316 |
| Procédé de nettoyage | Nettoyage et conditionnement standard (SC-10) |
| Dimension du raccordement 1 | 6 mm |
| Type du raccordement 1 | Raccord Swagelok® pour tubes |
| Cv maximal | 2,2 en association avec un corps |
| Lubrifiant | Pas de lubrifiant sur aucun composant |
| Matériau des joints toriques | Élastomère fluorocarboné FKM |
| Pression nominale, accouplé, à la temp. max. | 100 PSIG À 400°F / 6,8 BAR À 204°C |
| Pression nominale, accouplé, à temp. amb. | 6000 PSIG À 70°F / 413 BAR À 21°C |
| Série | QF4 |
| eClass (4.1) | 37110302 |
| eClass (5.1.4) | 37110302 |
| eClass (6.0) | 37020500 |
| eClass (6.1) | 37020500 |
| eClass (10.1) | 37020500 |
| UNSPSC (4.03) | 31163101 |
| UNSPSC (10.0) | 27121701 |
| UNSPSC (11.0501) | 27121701 |
| UNSPSC (13.0601) | 27121701 |
| UNSPSC (15.1) | 27121701 |
| UNSPSC (17.1001) | 27121701 |
Ressources
Produits similaires
|
Réf. pièce
|
Matériau du corps
|
Dimension du raccordement 1
|
Type du raccordement 1
|
Dimension du raccordement 2
|
Type du raccordement 2
|
|
|---|---|---|---|---|---|---|
| B-QF12-S-12PF | Laiton | 3/4 po | Filetage NPT femelle | - | - | Afficher le produit |
| B-QF4-S-4PF | Laiton | 1/4 po | Filetage NPT femelle | - | - | Afficher le produit |
| B-QF4-S-4PM | Laiton | 1/4 po | Filetage NPT mâle | - | - | Afficher le produit |
| B-QF8-S-8PF | Laiton | 1/2 po | Filetage NPT femelle | - | - | Afficher le produit |
| SS-QF12-S-1210 | Acier inoxydable 316 | 3/4 po | Raccord Swagelok® pour tubes | - | - | Afficher le produit |
| SS-QF12-S-12PF | Acier inoxydable 316 | 3/4 po | Filetage NPT femelle | - | - | Afficher le produit |
| SS-QF12-S-12PM | Acier inoxydable 316 | 3/4 po | Filetage NPT mâle | - | - | Afficher le produit |
| SS-QF16-S-1610 | Acier inoxydable 316 | 1 po | Raccord Swagelok® pour tubes | - | - | Afficher le produit |
| SS-QF16-S-16PF | Acier inoxydable 316 | 1 po | Filetage NPT femelle | - | - | Afficher le produit |
| SS-QF16-S-16PM | Acier inoxydable 316 | 1 po | Filetage NPT mâle | - | - | Afficher le produit |
| SS-QF4-S-400 | Acier inoxydable 316 | 1/4 po | Raccord Swagelok® pour tubes | - | - | Afficher le produit |
| SS-QF4-S-4MS | Acier inoxydable 316 | 1/4 po | Filetage cylindrique ISO mâle | - | - | Afficher le produit |
| SS-QF4-S-4MT | Acier inoxydable 316 | 1/4 po | Filetage conique ISO mâle | - | - | Afficher le produit |
| SS-QF4-S-4PF | Acier inoxydable 316 | 1/4 po | Filetage NPT femelle | - | - | Afficher le produit |
| SS-QF4-S-4PM | Acier inoxydable 316 | 1/4 po | Filetage NPT mâle | - | - | Afficher le produit |
| SS-QF4-S-600 | Acier inoxydable 316 | 3/8 po | Raccord Swagelok® pour tubes | - | - | Afficher le produit |
| SS-QF4-S-6PF | Acier inoxydable 316 | 3/8 po | Filetage NPT femelle | - | - | Afficher le produit |
| SS-QF8-S-6PF | Acier inoxydable 316 | 3/8 po | Filetage NPT femelle | - | - | Afficher le produit |
| SS-QF8-S-6PM | Acier inoxydable 316 | 3/8 po | Filetage NPT mâle | - | - | Afficher le produit |
| SS-QF8-S-810 | Acier inoxydable 316 | 1/2 po | Raccord Swagelok® pour tubes | - | - | Afficher le produit |
| SS-QF8-S-8FS | Acier inoxydable 316 | 1/2 po | Filetage cylindrique ISO femelle | - | - | Afficher le produit |
| SS-QF8-S-8MS | Acier inoxydable 316 | 1/2 po | Filetage cylindrique ISO mâle | - | - | Afficher le produit |
| SS-QF8-S-8MT | Acier inoxydable 316 | 1/2 po | Filetage conique ISO mâle | - | - | Afficher le produit |
| SS-QF8-S-8PF | Acier inoxydable 316 | 1/2 po | Filetage NPT femelle | - | - | Afficher le produit |
| SS-QF8-S-8PM | Acier inoxydable 316 | 1/2 po | Filetage NPT mâle | - | - | Afficher le produit |
