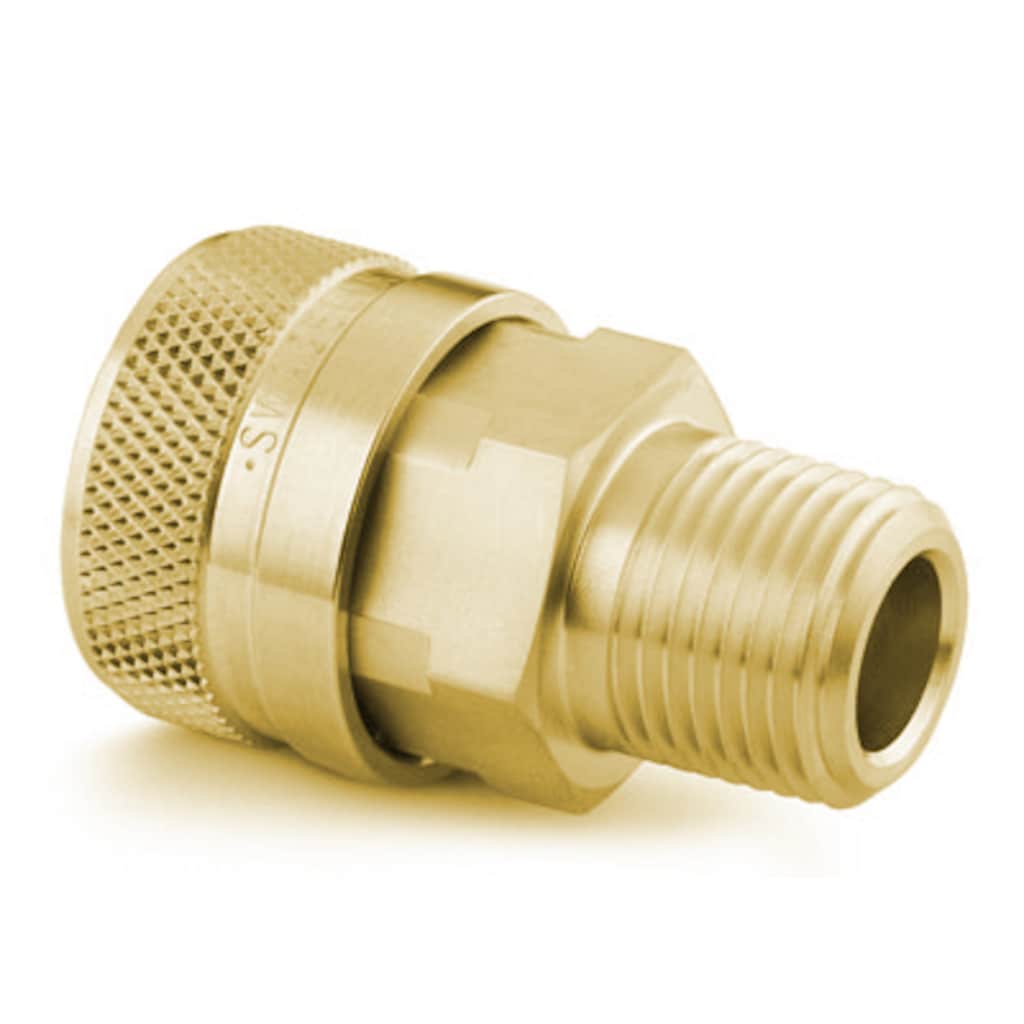

Base enchufe rápido de Gran caudal para instrumentación de latón, Cv 1,7, 1/4 pulg. NPT macho
Referencia #: B-QF4-B-4PM
|
||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Especificaciones
BasesCaudal ininterrumpido y fácil mantenimiento con los enchufes rápidos Swagelok de gran caudal, para sus sistemas de transferencia, drenaje y venteo. Inicie la sesión o regístrese para ver los precios ContactSi vous avez des questions concernant ce produit, prenez contact avec votre distributeur agréé. Celui-ci pourra également vous renseigner sur des services qui vous permettront de tirer le meilleur parti de votre investissement.
Sélection des produits en toute sécurité :
Les catalogues doivent être lus en entier afin d'assurer une sélection adéquate des produits par le concepteur et l'utilisateur du système. Lors de la sélection des produits, l'intégralité de la conception du système doit être prise en considération pour garantir un fonctionnement fiable et sans incident. La responsabilité de l'utilisation, de la compatibilité des matériaux, du choix de capacités nominales appropriées, d'une installation, d'un fonctionnement et d'une maintenance corrects incombe au concepteur et à l'utilisateur du système. Advertencia: No mezcle ni intercambie productos o componentes Swagelok no regulados por normativas de diseño industrial, incluyendo las conexiones finales de los racores Swagelok, con los de otros fabricantes. |
Les catalogues doivent être lus en entier afin d'assurer une sélection adéquate des produits par le concepteur et l'utilisateur du système. Lors de la sélection des produits, l'intégralité de la conception du système doit être prise en considération pour garantir un fonctionnement fiable et sans incident. La responsabilité de l'utilisation, de la compatibilité des matériaux, du choix de capacités nominales appropriées, d'une installation, d'un fonctionnement et d'une maintenance corrects incombe au concepteur et à l'utilisateur du système.
Advertencia: No mezcle ni intercambie productos o componentes Swagelok no regulados por normativas de diseño industrial, incluyendo las conexiones finales de los racores Swagelok, con los de otros fabricantes.
Base enchufe rápido de Gran caudal para instrumentación de latón, Cv 1,7, 1/4 pulg. NPT macho
Inicie la sesión o regístrese para ver los precios
Catálogos
Bases
Caudal ininterrumpido y fácil mantenimiento con los enchufes rápidos Swagelok de gran caudal, para sus sistemas de transferencia, drenaje y venteo.
Kein Drehen, kein Schraubenschlüssel erforderlich; Konfigurationen einseitig absperrend, beidseitig absperrend sowie mit freiem Durchgang verfügbar
Merkmale: Systematisches Verfahren zur Identifikation von Gewinden und Endanschlüssen.
Schnellkupplungen mit vollem Durchfluss, Serie QF
Especificaciones
B-QF4-B-4PM — Base enchufe rápido de Gran caudal para instrumentación de latón, Cv 1,7, 1/4 pulg. NPT macho
Atributo | Valor |
---|---|
Material del Cuerpo | Latón |
Proceso de Limpieza | Limpieza y Embalaje estándar (SC-10) |
Tamaño conexión 1 | 1/4 pulg. |
Tipo de conexión 1 | NPT macho |
Cv Máximo | 1,7 - Acoplada a una espiga |
Lubricante | Dow Corning 111 |
Material de la junta tórica | Buna-N (Estándar) |
Rango de presión acoplado a máx. temp. | 6,8 BAR @ 121°C / 100 PSIG @ 250°F |
Rango de presión acoplado a temp. ambiente | 275 BAR @ 21°C / 4000 PSIG @ 70°F |
Serie | QF4 |
eClass (4.1) | 37110302 |
eClass (5.1.4) | 37110302 |
eClass (6.0) | 37020590 |
eClass (6.1) | 37020590 |
eClass (10.1) | 37020590 |
UNSPSC (4.03) | 31163101 |
UNSPSC (10.0) | 27121701 |
UNSPSC (11.0501) | 27121701 |
UNSPSC (13.0601) | 27121701 |
UNSPSC (15.1) | 27121701 |
UNSPSC (17.1001) | 27121701 |
Documentación
Planos
Hay disponibles reproducciones bidimensionales para este producto. Descargar el archivo CAD.
Hay disponibles reproducciones tridimensionales para este producto. Descargar el archivo CAD.
Hay planos dimensionales disponibles para este producto. Descargar los archivos
