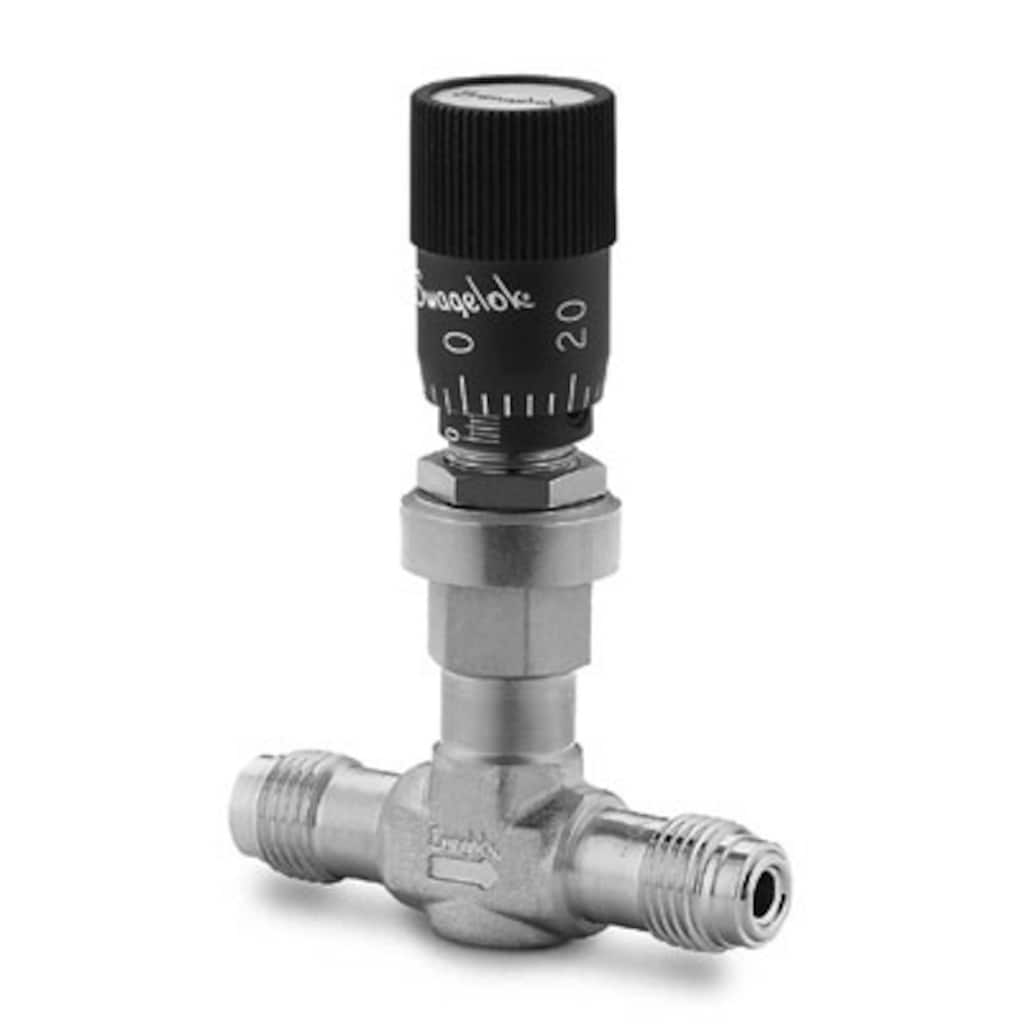

Feindosierventil für mittleren Durchfluss, Edelstahl, 1/4 Zoll Swagelok VCR-Außengewinde, Mikrometerkopf
Код изделия: SS-MGVR4-MH
|
||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Технические характеристики
Gerade Ausführung, mittlerer DurchflussNehmen Sie mit unseren Dosierventilen feine Einstellungen in Anwendungen mit niedrigem oder hohem Druck, niedrigem, mittlerem oder hohem Durchfluss vor, die in analytischen oder Forschungsanwendungen genaue Durchflusskontrolle liefern. Войдите или зарегистрируйтесь, чтобы просмотреть цену ContactIf you have questions about this product, please contact your local authorized sales and service center. They can also tell you about supporting services to help you get the most out of your investment.
Sichere Produktauswahl:
Der Kataloginhalt muss ganz durchgelesen werden, um sicherzustellen, dass der Systementwickler und der Benutzer eine sichere Produktauswahl treffen. Bei der Auswahl von Produkten muss die gesamte Systemanordnung berücksichtigt werden, um eine sichere, störungsfreie Funktion zu gewährleisten. Der Systemdesigner und der Benutzer sind für Funktion, Materialverträglichkeit, entsprechende Leistungsdaten und Einsatzgrenzen sowie für die vorschriftsmäßige Handhabung, den Betrieb und die Wartung verantwortlich. Предупреждение: Swagelok-Produkte oder -Bauteile, die nicht den industriellen Entwicklungsnormen entsprechen, einschließlich Swagelok Rohrverschraubungen und Endanschlüsse nicht durch die anderer Hersteller austauschen oder mit den Produkten oder Bauteilen anderer Hersteller vermischen.
|
Der Kataloginhalt muss ganz durchgelesen werden, um sicherzustellen, dass der Systementwickler und der Benutzer eine sichere Produktauswahl treffen. Bei der Auswahl von Produkten muss die gesamte Systemanordnung berücksichtigt werden, um eine sichere, störungsfreie Funktion zu gewährleisten. Der Systemdesigner und der Benutzer sind für Funktion, Materialverträglichkeit, entsprechende Leistungsdaten und Einsatzgrenzen sowie für die vorschriftsmäßige Handhabung, den Betrieb und die Wartung verantwortlich.
Предупреждение: Swagelok-Produkte oder -Bauteile, die nicht den industriellen Entwicklungsnormen entsprechen, einschließlich Swagelok Rohrverschraubungen und Endanschlüsse nicht durch die anderer Hersteller austauschen oder mit den Produkten oder Bauteilen anderer Hersteller vermischen.
Feindosierventil für mittleren Durchfluss, Edelstahl, 1/4 Zoll Swagelok VCR-Außengewinde, Mikrometerkopf
Войдите или зарегистрируйтесь, чтобы просмотреть цену
Каталоги
Gerade Ausführung, mittlerer Durchfluss
Nehmen Sie mit unseren Dosierventilen feine Einstellungen in Anwendungen mit niedrigem oder hohem Druck, niedrigem, mittlerem oder hohem Durchfluss vor, die in analytischen oder Forschungsanwendungen genaue Durchflusskontrolle liefern.
Coefficients de débit en configuration droite (Cv) de 0,004 à 0,16, Applications basse et haute pression, Poignées à vernier reproductibles disponibles, Construction en acier inoxydable 316 et en laiton
Caractéristiques : Procédure d’identification étape par étape des filetages et raccords.
Features: Limits access to manually actuated valves;Lockout accessory enables compliance with OSHA Lockout/Tagout, Standard 29 CFR Part 1910.147, Control of Hazardous Energy Bright safety orange color promotes high visibility. Other colors are available.
Swagelok® Specification SC-10 defines the cleaning, lubrication, assembly, and packaging requirements for standard Swagelok products and describes practices used to meet these requirements.
Valve sizing often is described by the nominal size of the end connections, but a more important measure is the flow that the valve can provide. And determining flow through a valve can be simple.
Pages 1-3. Features: installation in high-pressure applications and high safety-factor systems.
NOTICE DE MONTAGE – Kit de poignée à vernier / Vannes de réglage fin séries S, M et L
Procedure for installing Swagelok tube fittings in sizes over 1 inch or 25 mm.
Технические характеристики
SS-MGVR4-MH — Feindosierventil für mittleren Durchfluss, Edelstahl, 1/4 Zoll Swagelok VCR-Außengewinde, Mikrometerkopf
| Атрибут | Значение |
|---|---|
| Körperwerkstoff | Edelstahl 316 |
| Reinigungsverfahren | Spezialreinigung und -verpackung (SC-11) |
| Größe Verbindung 1 | 1/4 Zoll |
| Typ Verbindung 1 | Stirnseitige Dichtung (Metalldichtscheibe) VCR-Außengewinde |
| Größe Verbindung 2 | 1/4 Zoll |
| Typ Verbindung 2 | Stirnseitige Dichtung (Metalldichtscheibe) VCR-Außengewinde |
| Maximaler Cv | 0.03 |
| Ventilkörper | 2-Wege, Absperr, Gerade |
| Griffart | Mikrometerhandrad |
| Maximale Temperatur °F (°C) | 400 (204) |
| Minimum-Temperatur °F (°C) | -10 (-23) |
| eClass (4.1) | 37010203 |
| eClass (5.1.4) | 37010203 |
| eClass (6.0) | 37010203 |
| eClass (6.1) | 37010203 |
| eClass (10.1) | 37010203 |
| UNSPSC (4.03) | 40141602 |
| UNSPSC (10.0) | 40141600 |
| UNSPSC (11.0501) | 40141609 |
| UNSPSC (13.0601) | 40141600 |
| UNSPSC (15.1) | 40141600 |
| UNSPSC (17.1001) | 40141602 |
Ресурсы
Чертежи
Для этого изделия есть двухмерные модели. Загрузить файл САПР.
Для этого изделия есть трехмерные модели. Загрузить файл САПР.
Для этого изделия есть рекламные чертежи. Загрузить файлы.
Похожие изделия
|
Код изделия
|
Материал корпуса
|
Размер соединения 1
|
Тип соединения 1
|
Размер соединения 2
|
Тип соединения 2
|
|
|---|---|---|---|---|---|---|
| B-4MG | Laiton chromé gris-argent | 1/4 po | Raccord Swagelok® pour tubes | 1/4 po | Raccord Swagelok® pour tubes | Просмотр изделия |
| B-6MG-MM | Silberchrombeschichtedes Messing | 6 mm | Swagelok® Rohrverschraubung | 6 mm | Swagelok® Rohrverschraubung | Просмотр изделия |
| SS-2MG | Edelstahl 316 | 1/8 Zoll | Swagelok® Rohrverschraubung | 1/8 Zoll | Swagelok® Rohrverschraubung | Просмотр изделия |
| SS-2MG4 | Edelstahl 316 | 1/8 Zoll | NPT Innengewinde | 1/8 Zoll | NPT Innengewinde | Просмотр изделия |
| SS-2MG-MH | Edelstahl 316 | 1/8 Zoll | Swagelok® Rohrverschraubung | 1/8 Zoll | Swagelok® Rohrverschraubung | Просмотр изделия |
| SS-31RF4 | Edelstahl 316 | 1/4 Zoll | NPT Innengewinde | 1/4 Zoll | NPT Innengewinde | Просмотр изделия |
| SS-31RS4 | Edelstahl 316 | 1/4 Zoll | Swagelok® Rohrverschraubung | 1/4 Zoll | Swagelok® Rohrverschraubung | Просмотр изделия |
| SS-31RS6MM | Edelstahl 316 | 6 mm | Swagelok® Rohrverschraubung | 6 mm | Swagelok® Rohrverschraubung | Просмотр изделия |
| SS-4MG | Edelstahl 316 | 1/4 Zoll | Swagelok® Rohrverschraubung | 1/4 Zoll | Swagelok® Rohrverschraubung | Просмотр изделия |
| SS-4MG2 | Edelstahl 316 | 1/4 Zoll | NPT Außengewinde | 1/4 Zoll | NPT Außengewinde | Просмотр изделия |
| SS-4MG-MH | Edelstahl 316 | 1/4 Zoll | Swagelok® Rohrverschraubung | 1/4 Zoll | Swagelok® Rohrverschraubung | Просмотр изделия |
| SS-4MG-VCR | Edelstahl 316 | 1/4 Zoll | Stirnseitige Dichtung (Metalldichtscheibe) VCR-Außengewinde | 1/4 Zoll | Stirnseitige Dichtung (Metalldichtscheibe) VCR-Außengewinde | Просмотр изделия |
| SS-6MG-MM | Edelstahl 316 | 6 mm | Swagelok® Rohrverschraubung | 6 mm | Swagelok® Rohrverschraubung | Просмотр изделия |
| SS-6MG-MM-BU | Edelstahl 316 | 6 mm | Swagelok®-Rohrverschraubung | 6 mm | Swagelok®-Rohrverschraubung | Просмотр изделия |
| SS-6MG-MM-MH | Edelstahl 316 | 6 mm | Swagelok® Rohrverschraubung | 6 mm | Swagelok® Rohrverschraubung | Просмотр изделия |
| SS-MGVR4 | Edelstahl 316 | 1/4 Zoll | Stirnseitige Dichtung (Metalldichtscheibe) VCR-Außengewinde | 1/4 Zoll | Stirnseitige Dichtung (Metalldichtscheibe) VCR-Außengewinde | Просмотр изделия |
