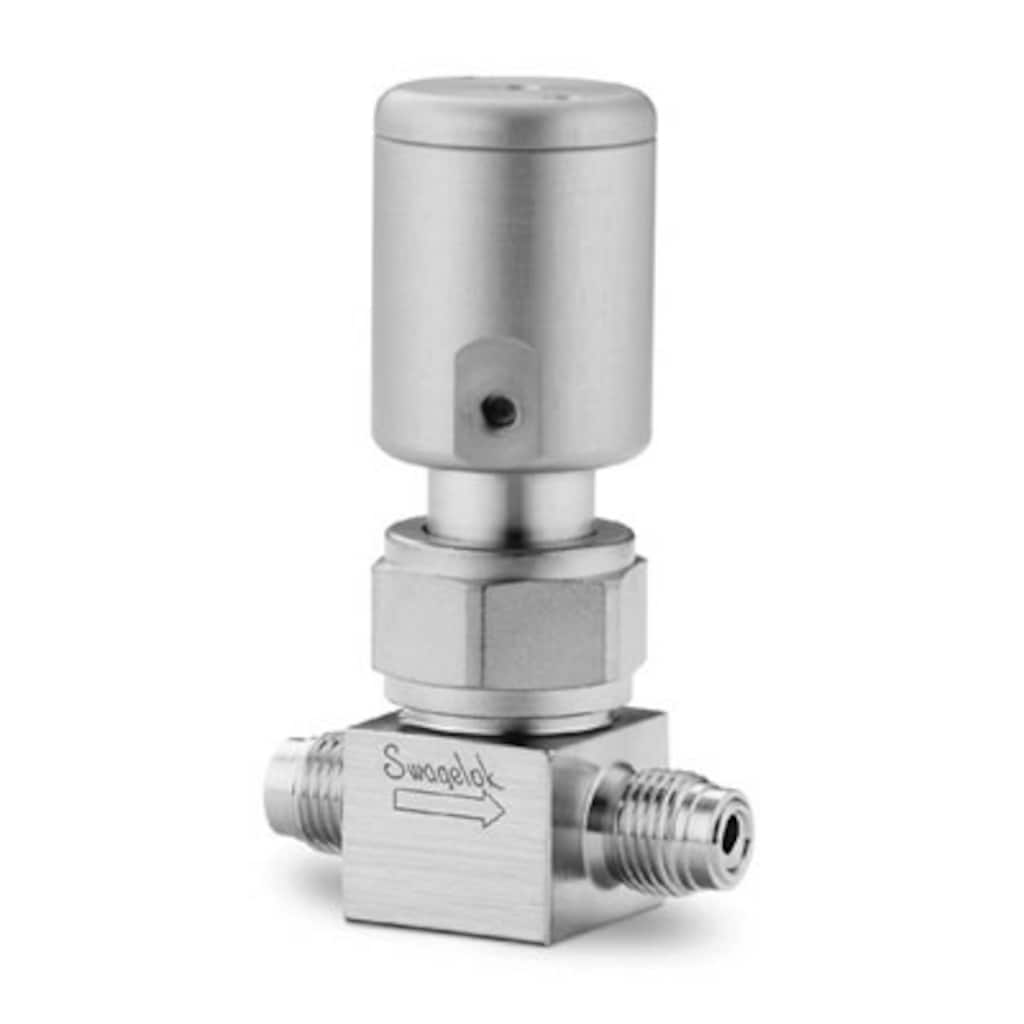

Hochreines Faltenbalgventil, Edelstahl 316L, Polyimid-Spindelspitze, 1/4 Zoll VCR-Außengewinde, pneumatischer Steuerkopf, normal geschlossen |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Especificaciones
GeradeIsolieren Sie Systemflüssigkeiten und erzielen Sie zuverlässige, leckfreie Leistung mit den Faltenbalgventilen von Swagelok mit packungslosem Design und geschweißter Dichtung. Faltenbalgventile eignen sich ideal für Anwendungen, in denen die Abdichtung zur Atmosphäre wichtig ist, und wir bieten mehrere Optionen für allgemeinen und hochreinen Einsatz. Inicie la sesión o regístrese para ver los precios ContactoSi tiene preguntas sobre este producto, contacte con su centro local autorizado de ventas y servicio. También pueden informarle sobre los servicios de apoyo para ayudarle a sacar el máximo partido a su inversión.
Selección fiable de un producto:
El diseñador y usuario del sistema deben revisar la documentación técnica para asegurar una correcta selección de producto. Al seleccionar un producto, habrá que tener en cuenta el diseño global del sistema para conseguir un servicio seguro y sin problemas. El diseñador de la instalación y el usuario son los responsables de la función del componente, de la compatibilidad de los materiales, de los rangos de operación apropiados, así como de la operación y mantenimiento del mismo. Advertencia: Swagelok-Produkte oder -Bauteile, die nicht den industriellen Entwicklungsnormen entsprechen, einschließlich Swagelok Rohrverschraubungen und Endanschlüsse nicht durch die anderer Hersteller austauschen oder mit den Produkten oder Bauteilen anderer Hersteller vermischen. |
El diseñador y usuario del sistema deben revisar la documentación técnica para asegurar una correcta selección de producto. Al seleccionar un producto, habrá que tener en cuenta el diseño global del sistema para conseguir un servicio seguro y sin problemas. El diseñador de la instalación y el usuario son los responsables de la función del componente, de la compatibilidad de los materiales, de los rangos de operación apropiados, así como de la operación y mantenimiento del mismo.
Advertencia: Swagelok-Produkte oder -Bauteile, die nicht den industriellen Entwicklungsnormen entsprechen, einschließlich Swagelok Rohrverschraubungen und Endanschlüsse nicht durch die anderer Hersteller austauschen oder mit den Produkten oder Bauteilen anderer Hersteller vermischen.
Hochreines Faltenbalgventil, Edelstahl 316L, Polyimid-Spindelspitze, 1/4 Zoll VCR-Außengewinde, pneumatischer Steuerkopf, normal geschlossen
Inicie la sesión o regístrese para ver los precios
Catálogos
Gerade
Isolieren Sie Systemflüssigkeiten und erzielen Sie zuverlässige, leckfreie Leistung mit den Faltenbalgventilen von Swagelok mit packungslosem Design und geschweißter Dichtung. Faltenbalgventile eignen sich ideal für Anwendungen, in denen die Abdichtung zur Atmosphäre wichtig ist, und wir bieten mehrere Optionen für allgemeinen und hochreinen Einsatz.
Packungslose Ventile mit ganzmetallischer Abdichtung zur Atmosphäre; Druckraten bis 34,4 bar (500 psig); Temperaturbereich bis 93°C (200°F); Endanschlüsse 6 bis 12 mm und 1/4 bis 1/2 Zoll
Merkmale: Systematisches Verfahren zur Identifikation von Gewinden und Endanschlüssen.
In diesem Dokument sind die von Swagelok angewendeten Richtlinien für die Herstellung von Edelstahlprodukten, für Photovoltaik- (PV) Anwendungen vorgesehen sind, festgelegt. Dieses Dokument muss zusammen mit Produktkatalogen, technischen Merkblättern und Berichten für vollständige Produktinformationen verwendet werden. Die Anwendung dieses Dokuments ist auf medienberührte Systemkomponenten begrenzt.
Pages 1-3. Features: installation in high-pressure applications and high safety-factor systems.
Schweißarbeiten müssen von qualifiziertem Personal, wie in Abschnitt IX der ASME-Kesselnorm beschrieben, durchgeführt werden.
Procedure for installing Swagelok tube fittings in sizes over 1 inch or 25 mm.
Dieses Dokuments enthält die von Swagelok® Company und seinen Zulieferern verwendeten Richtlinien zum Einhaltung der Produktreinheitsanforderungen nach ASTM G93 Stufe C.Die Anwendung des Dokuments ist auf medienberührte Systemkomponenten begrenzt.Dieses Dokument muss zusammen mit Produktkatalogen, technischen Merkblättern und Berichten verwendet werden.
Features: Limits access to manually actuated valves;Lockout accessory enables compliance with OSHA Lockout/Tagout, Standard 29 CFR Part 1910.147, Control of Hazardous Energy Bright safety orange color promotes high visibility. Other colors are available.
Bellows Kits, Stem Tip/Adapter Kits, bellows/Stem/Stem Tip/Adapter Kits, Gasket Kits for Swagelok® bellows-sealed valves
Features: This technical report provides data on Swagelok® BN series bellows valves. The report covers: P surface finish specifications; static particle counting; moisture analysis; hydrocarbon analysis; ionic cleanliness; lab cycle test data.
Dieses Dokument beschreibt die von Swagelok® verwendeten Richtlinien für die Herstellung ultrahochreiner (UHP) elektropolierter Edelstahlprodukte sowie ultrahochreiner Kunststoffprodukte festgelegt. Dieses Dokument muss zusammen mit Produktkatalogen, technischen Merkblättern und Berichten für vollständige Produktinformationen verwendet werden.
Valve sizing often is described by the nominal size of the end connections, but a more important measure is the flow that the valve can provide. And determining flow through a valve can be simple.
Especificaciones
SS-BNVVCR4-C — Hochreines Faltenbalgventil, Edelstahl 316L, Polyimid-Spindelspitze, 1/4 Zoll VCR-Außengewinde, pneumatischer Steuerkopf, normal geschlossen
Atributo | Valor |
---|---|
Steuerkopfmodell | Steuerkopf der Serie BN |
Steuerkopf-Betriebsmodus | Federrückholung, normal geschlossen |
Steuerkopfart | Pneumatisch |
Faltenbalg-Werkstoff | Edelstahl 321 |
Körperwerkstoff | Edelstahl 316L |
Körperdichtung | Keine |
Reinigungsverfahren | Spezialreinigung und -verpackung (SC-11) |
Größe Verbindung 1 | 1/4 Zoll |
Typ Verbindung 1 | Stirnseitige Dichtung (Metalldichtscheibe) VCR-Außengewinde |
Größe Verbindung 2 | 1/4 Zoll |
Typ Verbindung 2 | Stirnseitige Dichtung (Metalldichtscheibe) VCR-Außengewinde |
Maximaler Cv | 0.3 |
Ventilkörper | 2-WegeGerade |
Dichtung | Keine |
Maximale Temperatur °F (°C) | 400 (204) |
Max. Temperatur-Druckeinsatzbereich | 204°C bei 8,6 BAR/400°F bei 125 PSIG |
Minimum-Temperatur °F (°C) | -40 (-40) |
Raumtemperatur-Druckeinsatzbereich | 8,6 BAR bei 37 °C /125 PSIG bei 100 °F |
Service-Klasse | Allgemeines |
Spindelspitzenwerkstoff | Polyimid |
Spindeltyp | Konisch |
Oberflächengüte | Ra 20 µin |
Prüfung | Helium-Dichtigkeitsprüfung gemäß SCS-00020 |
eClass (4.1) | 37010201 |
eClass (5.1.4) | 37010201 |
eClass (6.0) | 37010201 |
eClass (6.1) | 37010201 |
eClass (10.1) | 37010201 |
UNSPSC (4.03) | 40141600 |
UNSPSC (10.0) | 40141609 |
UNSPSC (11.0501) | 40141609 |
UNSPSC (13.0601) | 40141609 |
UNSPSC (15.1) | 40141609 |
UNSPSC (17.1001) | 40183101 |
