Hochreines Hochdruck-Membranventil, Edelstahl, 1/4 Zoll Swagelok VCR-Außengewinde, Hebelgriff |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Technische Daten
GeradeErfüllen Sie die hochreinen oder ultrahochreinen Systemanforderungen mit Swagelok-Membranventilen, die in verschiedenen Größen, Werkstoffen und Konfigurationen für zahlreiche Anwendungen verfügbar sind. Einloggen oder anmelden, um den Preis anzuzeigen ContactIf you have questions about this product, please contact your local authorized sales and service center. They can also tell you about supporting services to help you get the most out of your investment.
Safe Product Selection
The complete catalog contents must be reviewed to ensure that the system designer and user make a safe product selection. When selecting products, the total system design must be considered to ensure safe, trouble-free performance. Function, material compatibility, adequate ratings, proper installation, operation, and maintenance are the responsibilities of the system designer and user. Warnung: Swagelok-Produkte oder -Bauteile, die nicht den industriellen Entwicklungsnormen entsprechen, einschließlich Swagelok Rohrverschraubungen und Endanschlüsse nicht durch die anderer Hersteller austauschen oder mit den Produkten oder Bauteilen anderer Hersteller vermischen.
|
The complete catalog contents must be reviewed to ensure that the system designer and user make a safe product selection. When selecting products, the total system design must be considered to ensure safe, trouble-free performance. Function, material compatibility, adequate ratings, proper installation, operation, and maintenance are the responsibilities of the system designer and user.
Warnung: Swagelok-Produkte oder -Bauteile, die nicht den industriellen Entwicklungsnormen entsprechen, einschließlich Swagelok Rohrverschraubungen und Endanschlüsse nicht durch die anderer Hersteller austauschen oder mit den Produkten oder Bauteilen anderer Hersteller vermischen.
Hochreines Hochdruck-Membranventil, Edelstahl, 1/4 Zoll Swagelok VCR-Außengewinde, Hebelgriff
Einloggen oder anmelden, um den Preis anzuzeigen
Kataloge
Gerade
Erfüllen Sie die hochreinen oder ultrahochreinen Systemanforderungen mit Swagelok-Membranventilen, die in verschiedenen Größen, Werkstoffen und Konfigurationen für zahlreiche Anwendungen verfügbar sind.
Packungslose, ganzmetallische Abdichtung; Druckbereich von Vakuum bis 241 bar (3500 psig); Temperaturbereich von -73 bis 121°C (–100 bis 250°F)
Features: Limits access to manually actuated valves;Lockout accessory enables compliance with OSHA Lockout/Tagout, Standard 29 CFR Part 1910.147, Control of Hazardous Energy Bright safety orange color promotes high visibility. Other colors are available.
Features: p surface finish specifications, static particle counting, moisture analysis, hydrocarbon analysis, ionic cleanliness.
Dieses Dokument beschreibt die von Swagelok® verwendeten Richtlinien für die Herstellung ultrahochreiner (UHP) elektropolierter Edelstahlprodukte sowie ultrahochreiner Kunststoffprodukte festgelegt. Dieses Dokument muss zusammen mit Produktkatalogen, technischen Merkblättern und Berichten für vollständige Produktinformationen verwendet werden.
Serie DL, Serie DS, Wartungsanleitung
Schweißarbeiten müssen von qualifiziertem Personal, wie in Abschnitt IX der ASME-Kesselnorm beschrieben, durchgeführt werden.
Technische Daten

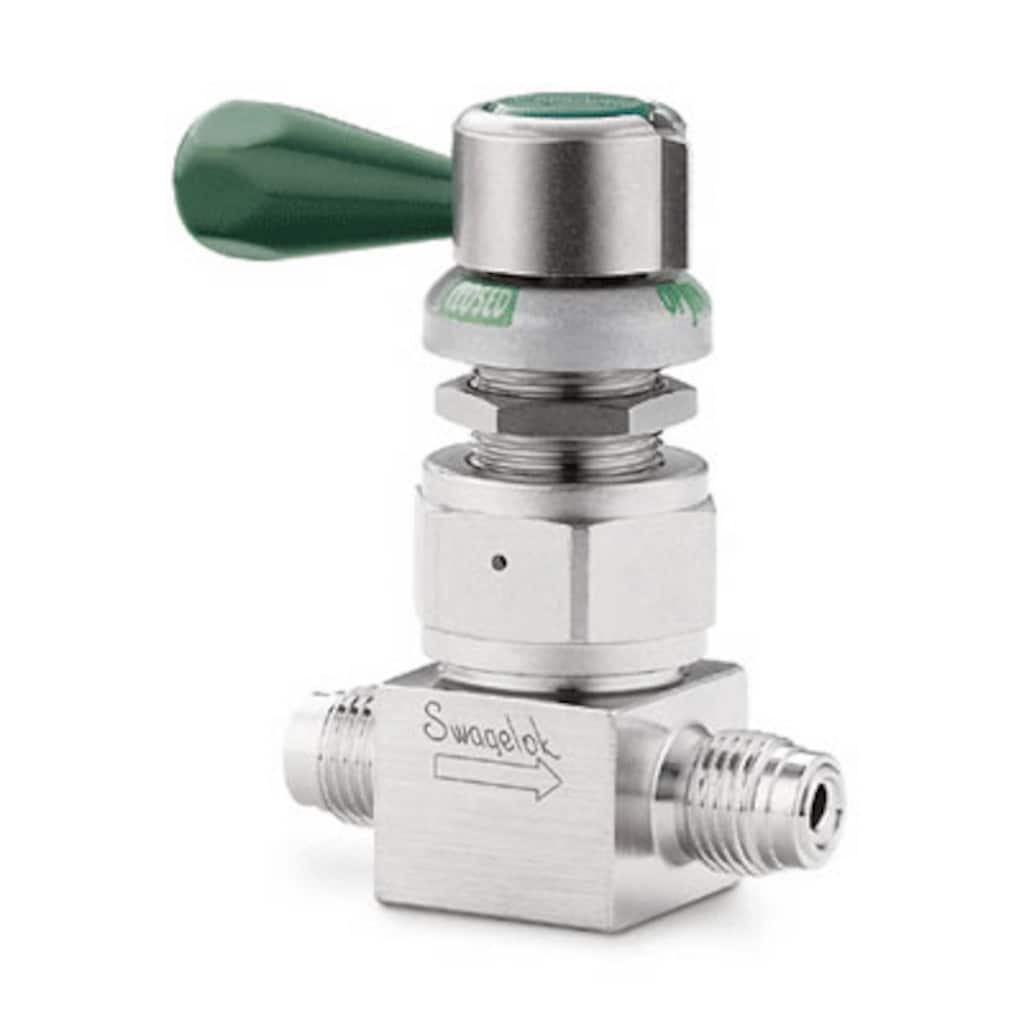

SS-DLVCR4 — Hochreines Hochdruck-Membranventil, Edelstahl, 1/4 Zoll Swagelok VCR-Außengewinde, Hebelgriff
| Attribute | Wert |
|---|---|
| Steuerkopfart | Manuell |
| Körperwerkstoff | Edelstahl 316L |
| Reinigungsverfahren | Spezialreinigung und -verpackung (SC-11) |
| Größe Verbindung 1 | 1/4 Zoll |
| Typ Verbindung 1 | Stirnseitige Dichtung (Metalldichtscheibe) VCR-Außengewinde |
| Größe Verbindung 2 | 1/4 Zoll |
| Typ Verbindung 2 | Stirnseitige Dichtung (Metalldichtscheibe) VCR-Außengewinde |
| Maximaler Cv | 0.14 |
| Ventilkörper | 2-WegeGerade |
| Dichtung | PTFE-beschichtet Edelstahl 316 |
| Grifffarbe | Grün |
| Griffart | Hebel |
| Maximale Temperatur °F (°C) | 250 (121) |
| Max. Temperatur-Druckeinsatzbereich | 121°C bei 192 BAR/250°F bei 2800 PSIG |
| Minimum-Temperatur °F (°C) | -100 (-73) |
| Raumtemperatur-Druckeinsatzbereich | 241 BAR bei 20 °C /3500 PSIG bei 70 °F |
| Sitzwerkstoff | PCTFE |
| Oberflächengüte | 0,51 µm (20 µin) Ra |
| eClass (4.1) | 37010206 |
| eClass (5.1.4) | 37011800 |
| eClass (6.0) | 37011801 |
| eClass (6.1) | 37011801 |
| UNSPSC (4.03) | 40141600 |
| UNSPSC (10.0) | 40141621 |
| UNSPSC (11.0501) | 40141621 |
| UNSPSC (13.0601) | 40141621 |
| UNSPSC (15.1) | 40141621 |
| UNSPSC (17.1001) | 40183102 |
