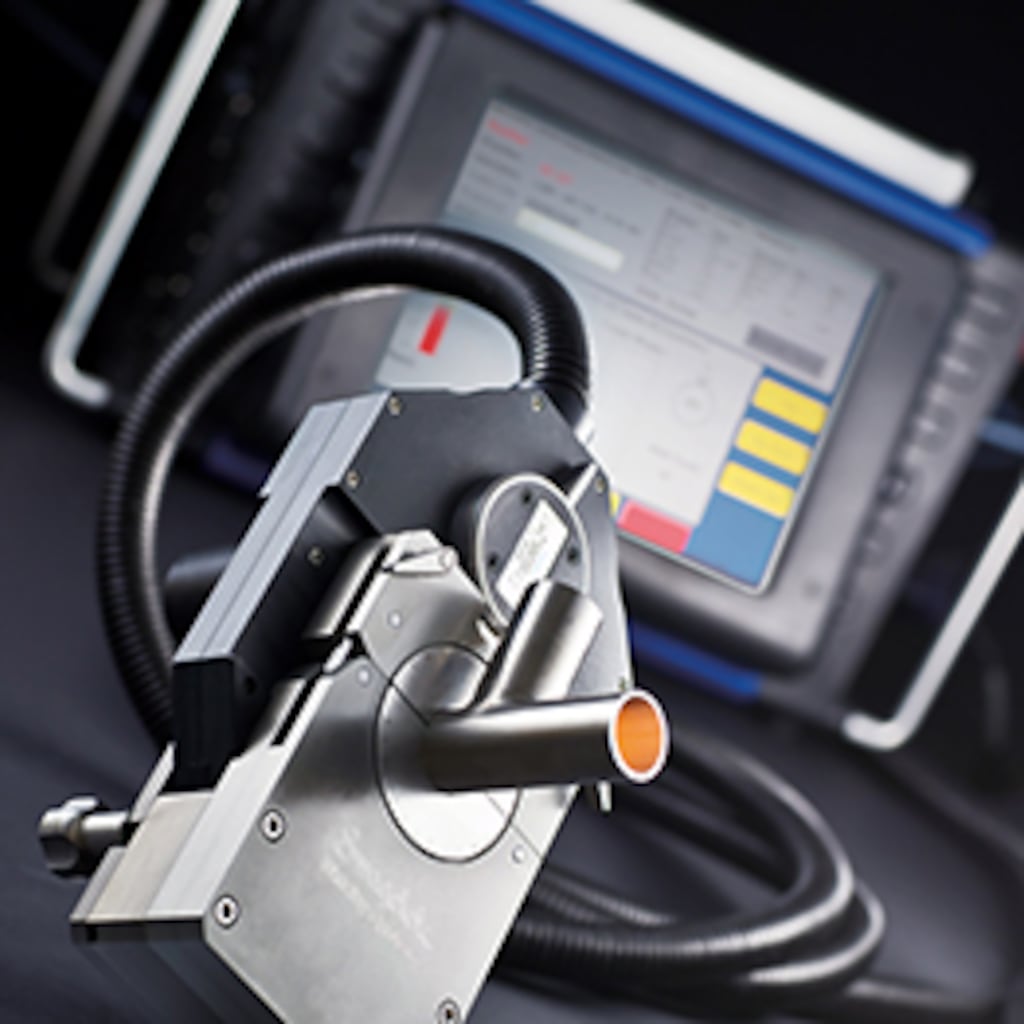

M200 Orbitalschweißsystem von Swagelok®
Für einen konsistenten, effizienten Ansatz beim Schweißen bietet das M200-Orbitalschweißystem von Swagelok® Präzision, Kontrolle und eine benutzerfreundliche Touchscreen-Steuerung. Damit sind kostengünstige und zuverlässige orbitale Wolframschweißungen (GTAW) für dünn- und dickwandige Rohre realisierbar.
Ausrüstung für Schweißsystem ansehenZur Konstruktion und Montage kritischer Fluidsysteme ist häufig der Einsatz eines modernen Schweißsystems erforderlich. Mit dem M200 Orbitalschweißsystem von Swagelok® für kostengünstige und zuverlässige orbitale Wolframschweißungen lassen sich präzise und einheitliche Schweißvorgänge (GTAW) durchführen. Ausgestattet mit einem leichten, tragbaren Netzteil und verschiedenen, optional erhältlichen Schweißköpfen unterstützt das Gerät verschiedenste Schweißkonfigurationen.
Darüber hinaus erhältliche Werkzeuge und Zubehör umfassen Wolframelektroden, Zentrierlehren, Spannplatten, Spannblöcke, Adapterkabel und Thermo-Druckerpapier. Das Orbitalschweißsystem von Swagelok verfügt außerdem über eine Echtzeit-Überwachungs- und Aufzeichnungsfunktionen, mit der sich die Dokumentationsanforderungen gemäß Branchenstandard sicherstellen lassen.
Informieren Sie sich bei Ihrem lokalen Vertriebs- und Servicezentrum über die Orbitalschweißschulung von Swagelok für Sie und Ihr Team.
Haben Sie Fragen zum Thema Orbitalschweißen?
Welding System Categories

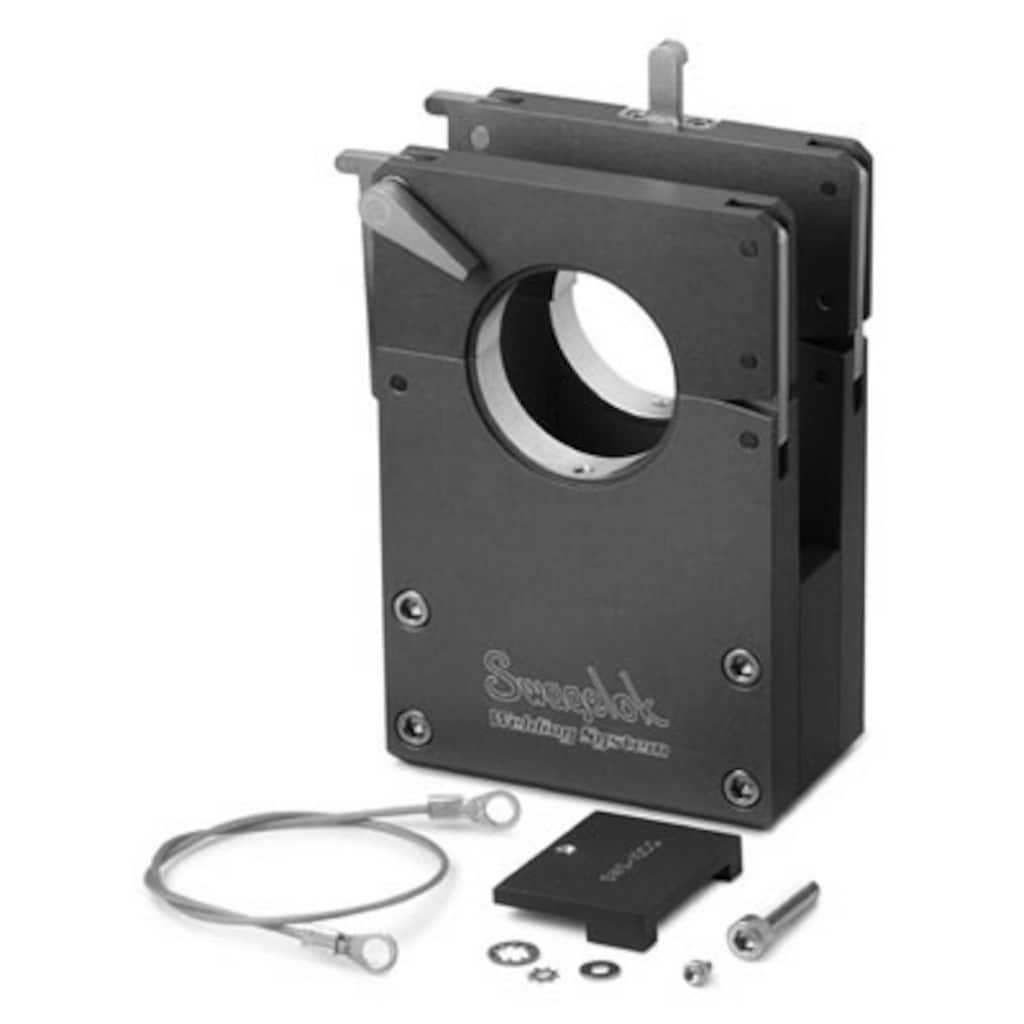

Fixtures and Collets
Find weld head fixtures, fixture blocks, tube collets, adapter inserts, and fixture side plates for accurate, repeatable results in a variety of weld configurations.

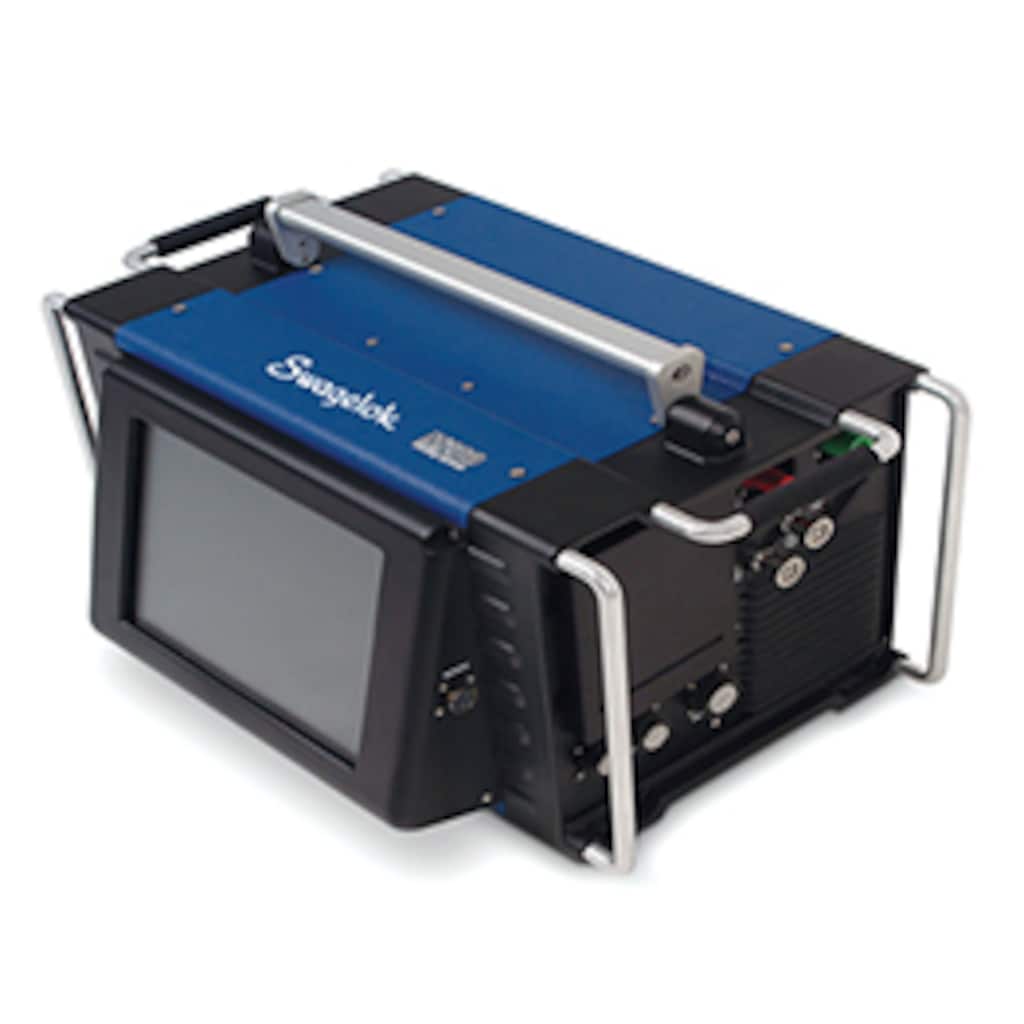

Power Supply
Learn about Swagelok® power supply, which enables reliable, consistent orbital gas tungsten arc welding.

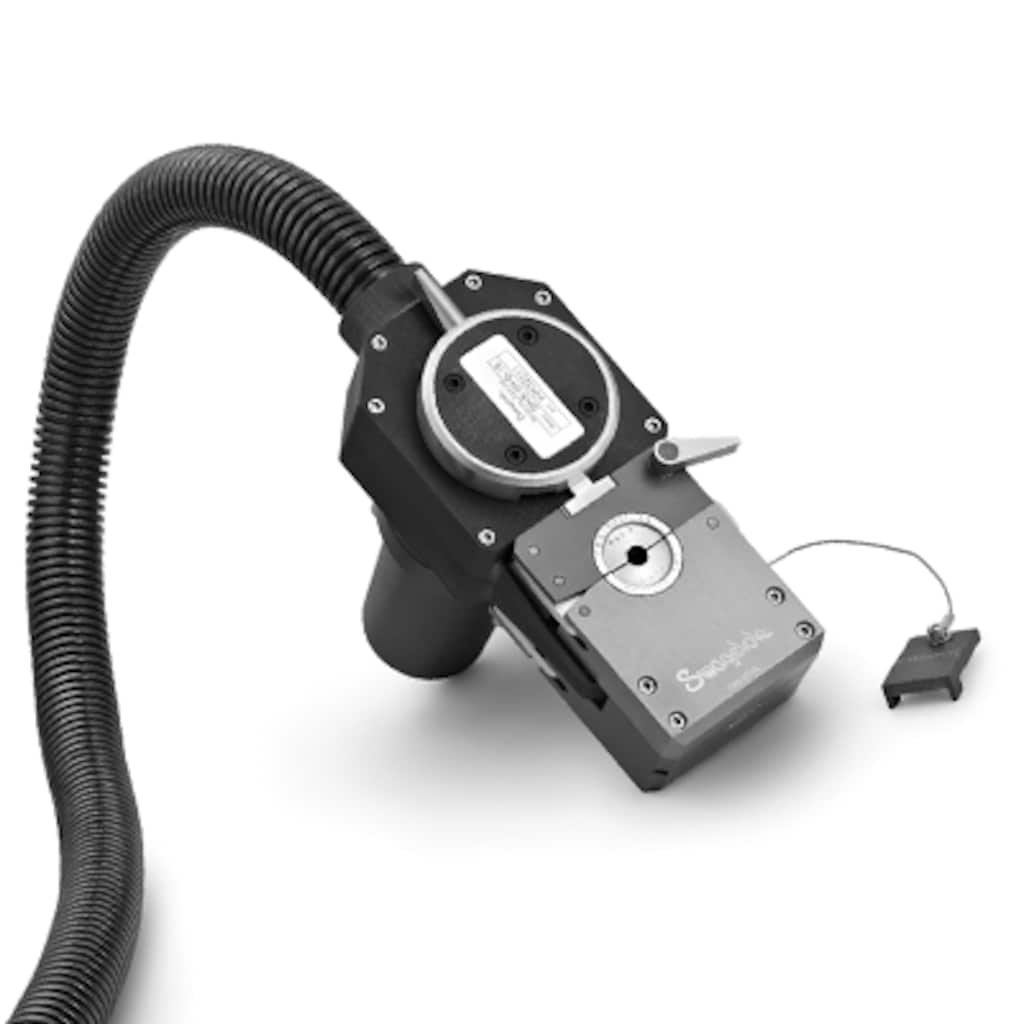

Weld Heads
Explore our weld head selection, which can be performed on tubing with a range of outside diameters.

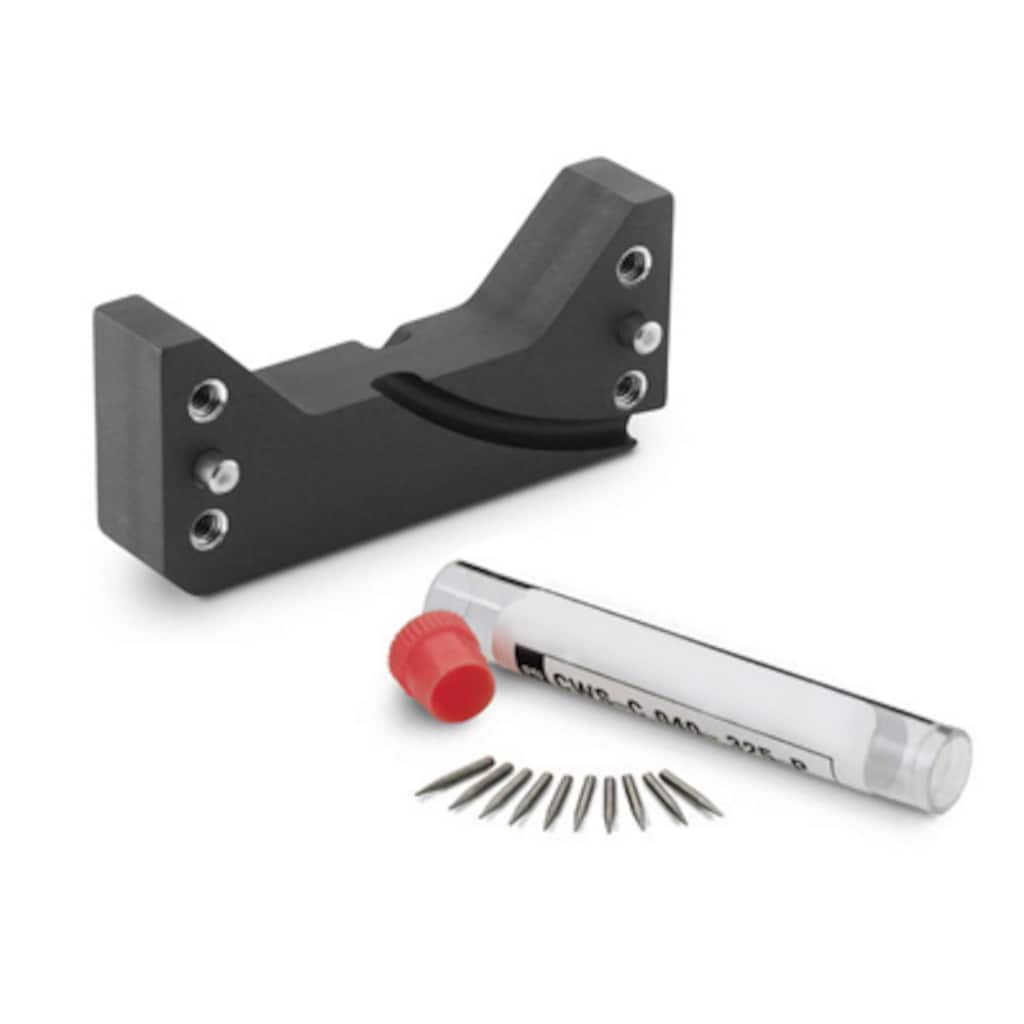

Welding Equipment
Browse a variety of welding equipment options, including thermal printer paper, tungsten electrodes, weld head adapter cables, and centering gauges.
Schweißsystem—Kataloge
Hier finden Sie ausführliche Produktinformationen zu Werkstoffen, Drücken und Temperaturen, Optionen und Zubehör.
Features: Power supply for reliable, consistent orbital gas tungsten arc welding; Up to 200 A peak output capability; Easy-to-use color touch screen in multiple languages; Integrated mass flow controller automatically controls OD shield gas flow; Weighs less than 50 lb or 23 kg; Compatible with Swagelok welding system weld heads
Features: Available for tube outside diameters ranging from 1/16 to 1/2 in. and 2 to 12 mm; Features a compact size for easy access to confined welding areas; Weld head includes arc gap gauge, centering gauge, micro fixture tool, tool package, and tungsten electrodes
Features: Is available for outside diameters ranging from 1/2 to 2 in. and 12 to 52 mm; Offers versatility for use in a variety of industries; Weld head includes arc gap gauge, tool package, and tungsten electrodes
Features:Accommodates outside diameters ranging from 1/8 to 1/2 in. and 3 to 12 mm; Bench top mounted fixture; Optical speed control—no tachometer or calibration required; Cycle life: 10 000 welds mean-time-to-maintenance (MTTM) for 1/4 in. diameter; 3000 welds MTTM for 1/2 in. diameter; Welding capability: 60 welds per hour for 1/4 in. diameter; 30 welds per hour for 1/2 in. diameter; Adjustable centering gauge included; Integrated work support system available
Available for tube outside diameters from 1/4 to 1 in. and 6 to 25 mm; Provides higher output capabilities; Offers versatility for use in a variety of industries
Features: Is available for outside tube diameters ranging from 1 1/2 to 4 in. and 38.1 to 114.3 mm and pipe diameters ranging from 1 1/4 to 4 in. and 42.2 to 114.3 mm; Offers versatility for use in a variety of industries
Features: Is available for outside diameters ranging from 1/8 to 5/8 in. and 3 to 17.3 mm; Provides higher output capabilities; Offers versatility for use in a variety of industries
Orbitalschweißschulung
Erlernen Sie die Prinzipien des Orbitalschweißens und erfahren Sie alles über die Einrichtung, den Betrieb und die Fehlerbehebung des Swagelok® M200 Schweißsystems von unseren Certified Weld Inspectors (CWI) und Certified Weld Educators (CWE).
