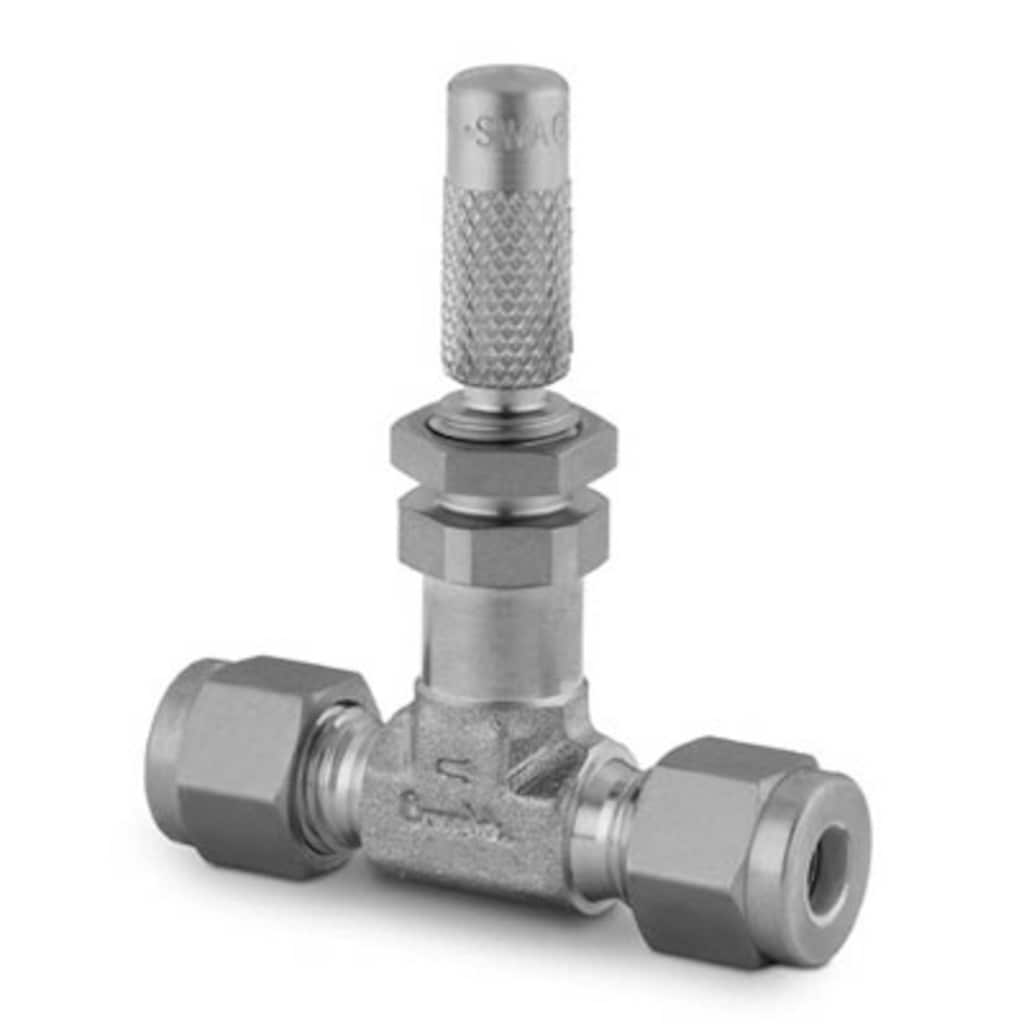

스테인리스강 저유량 미터링 밸브, 1/8인치 스웨즈락 튜브 피팅
Код изделия: SS-SS2
|
||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Технические характеристики
직선형, 소유량분석 또는 리서치 애플리케이션과 같은 정밀한 유량 제어가 중요한 상황에서 스웨즈락 미터링 밸브를 사용하여 저압 또는 고압 및 대, 중, 소유량 애플리케이션에서 미세 유량 조절을 수행하십시오. Войдите или зарегистрируйтесь, чтобы просмотреть цену お問い合わせ本製品に関するご質問は、担当のスウェージロック指定販売会社までお問い合わせください。指定販売会社は、投資を最大限に活用するためのアドバイスも提供いたします。
安全な製品の選定について：
システム設計者およびユーザーは、製品カタログの内容をすべてご覧になった上で、安全な製品の選定を行ってください。 安全にトラブルなく機能するよう、システム全体の設計を考慮して、製品をご選定ください。 機能、材質の適合性、数値データなどを考慮し製品を選定すること、また、適切な取り付け、操作およびメンテナンスを行うのは、システム設計者およびユーザーの責任ですので、十分にご注意ください。 Предупреждение: Запрещается совместное использование и замена продуктов или компонентов Swagelok, на производство которых не распространяются отраслевые стандарты проектирования (в том числе торцевых соединений трубных обжимных фитингов Swagelok), продуктами или компонентами других производителей.
|
システム設計者およびユーザーは、製品カタログの内容をすべてご覧になった上で、安全な製品の選定を行ってください。 安全にトラブルなく機能するよう、システム全体の設計を考慮して、製品をご選定ください。 機能、材質の適合性、数値データなどを考慮し製品を選定すること、また、適切な取り付け、操作およびメンテナンスを行うのは、システム設計者およびユーザーの責任ですので、十分にご注意ください。
Предупреждение: Запрещается совместное использование и замена продуктов или компонентов Swagelok, на производство которых не распространяются отраслевые стандарты проектирования (в том числе торцевых соединений трубных обжимных фитингов Swagelok), продуктами или компонентами других производителей.
스테인리스강 저유량 미터링 밸브, 1/8인치 스웨즈락 튜브 피팅
Войдите или зарегистрируйтесь, чтобы просмотреть цену
Каталоги
직선형, 소유량
直通型流量系数 (Cv) 自 0.004 至 0.16; 可用于低压和高压; 可供应可重复游标刻度手柄; 黄铜和 316 不锈钢材料
Features: Step-by-step identification procedure for threads and end connections.
Swagelok® Specification SC-10 defines the cleaning, lubrication, assembly, and packaging requirements for standard Swagelok products and describes practices used to meet these requirements.
Valve sizing often is described by the nominal size of the end connections, but a more important measure is the flow that the valve can provide. And determining flow through a valve can be simple.
Pages 1-3. Features: installation in high-pressure applications and high safety-factor systems.
安装尺寸大于1in.或者25mm的世伟洛克卡套管接头时请遵循本规范。
Технические характеристики
SS-SS2 — 스테인리스강 저유량 미터링 밸브, 1/8인치 스웨즈락 튜브 피팅
| Атрибут | Значение |
|---|---|
| 몸체 재질 | Нержавеющая сталь 316 |
| 세정 공정 | Стандартная инструкция по очистке и упаковке (SC-10) |
| 연결구 1 크기 | 1/8 дюйма |
| 연결구 1 종류 | Трубный обжимной фитинг Swagelok® |
| 연결구 2 크기 | 1/8 дюйма |
| 연결구 2 종류 | Трубный обжимной фитинг Swagelok® |
| CV 최대 | 0.004 |
| 핸들 스타일 | С накаткой |
| 최대 온도, °F(°C) | 400 (204) |
| 최소 온도, °F(°C) | -10 (-23) |
| eClass (4.1) | 37010203 |
| eClass (5.1.4) | 37010203 |
| eClass (6.0) | 37010203 |
| eClass (6.1) | 37010203 |
| eClass (10.1) | 37010203 |
| UNSPSC (4.03) | 40141602 |
| UNSPSC (10.0) | 40141600 |
| UNSPSC (11.0501) | 40141609 |
| UNSPSC (13.0601) | 40141600 |
| UNSPSC (15.1) | 40141600 |
| UNSPSC (17.1001) | 40183103 |
Ресурсы
Чертежи
Для этого изделия есть двухмерные модели. Загрузить файл САПР.
Для этого изделия есть трехмерные модели. Загрузить файл САПР.
Для этого изделия есть рекламные чертежи. Загрузить файлы.
Похожие изделия
|
Код изделия
|
Материал корпуса
|
Размер соединения 1
|
Тип соединения 1
|
Размер соединения 2
|
Тип соединения 2
|
|
|---|---|---|---|---|---|---|
| B-SS2 | 银雾镀铬黄铜 | 1/8 in. | 世伟洛克® 卡套管接头 | 1/8 in. | 世伟洛克® 卡套管接头 | Просмотр изделия |
| B-SS4 | 银雾镀铬黄铜 | 1/4 in. | 世伟洛克® 卡套管接头 | 1/4 in. | 世伟洛克® 卡套管接头 | Просмотр изделия |
| B-SS6MM | 银雾镀铬黄铜 | 6 mm | 世伟洛克® 卡套管接头 | 6 mm | 世伟洛克® 卡套管接头 | Просмотр изделия |
| SS-SS1 | 316 不锈钢 | 1/16 in. | 世伟洛克® 卡套管接头 | 1/16 in. | 世伟洛克® 卡套管接头 | Просмотр изделия |
| SS-SS1-VH | 316 不锈钢 | 1/16 in. | 世伟洛克® 卡套管接头 | 1/16 in. | 世伟洛克® 卡套管接头 | Просмотр изделия |
| SS-SS2-VH | 316 스테인리스강 | 1/8인치 | Swagelok® 튜브 피팅 | 1/8인치 | Swagelok® 튜브 피팅 | Просмотр изделия |
| SS-SS3MM | 316 스테인리스강 | 3mm | Swagelok® 튜브 피팅 | 3mm | Swagelok® 튜브 피팅 | Просмотр изделия |
| SS-SS4 | 316 스테인리스강 | 1/4인치 | Swagelok® 튜브 피팅 | 1/4인치 | Swagelok® 튜브 피팅 | Просмотр изделия |
| SS-SS4-KZ | 316 스테인리스강 | 1/4인치 | Swagelok® 튜브 피팅 | 1/4인치 | Swagelok® 튜브 피팅 | Просмотр изделия |
| SS-SS4-VH | 316 스테인리스강 | 1/4인치 | Swagelok® 튜브 피팅 | 1/4인치 | Swagelok® 튜브 피팅 | Просмотр изделия |
| SS-SS6MM | 316 ステンレス鋼 | 6 mm | Swagelok®チューブ継手 | 6 mm | Swagelok®チューブ継手 | Просмотр изделия |
| SS-SS6MM-VH | 316 ステンレス鋼 | 6 mm | Swagelok®チューブ継手 | 6 mm | Swagelok®チューブ継手 | Просмотр изделия |
| SS-SVCR4 | 316 ステンレス鋼 | 1/4 インチ | 面シール（メタル・ガスケット式）、おすナット付き | 1/4 インチ | 面シール（メタル・ガスケット式）、おすナット付き | Просмотр изделия |
| SS-SVR4 | 316 ステンレス鋼 | 1/4 インチ | 面シール（メタル・ガスケット式）おすVCR | 1/4 インチ | 面シール（メタル・ガスケット式）おすVCR | Просмотр изделия |
| SS-SVR4-VH | 316 ステンレス鋼 | 1/4 インチ | 面シール（メタル・ガスケット式）おすVCR | 1/4 インチ | 面シール（メタル・ガスケット式）おすVCR | Просмотр изделия |
