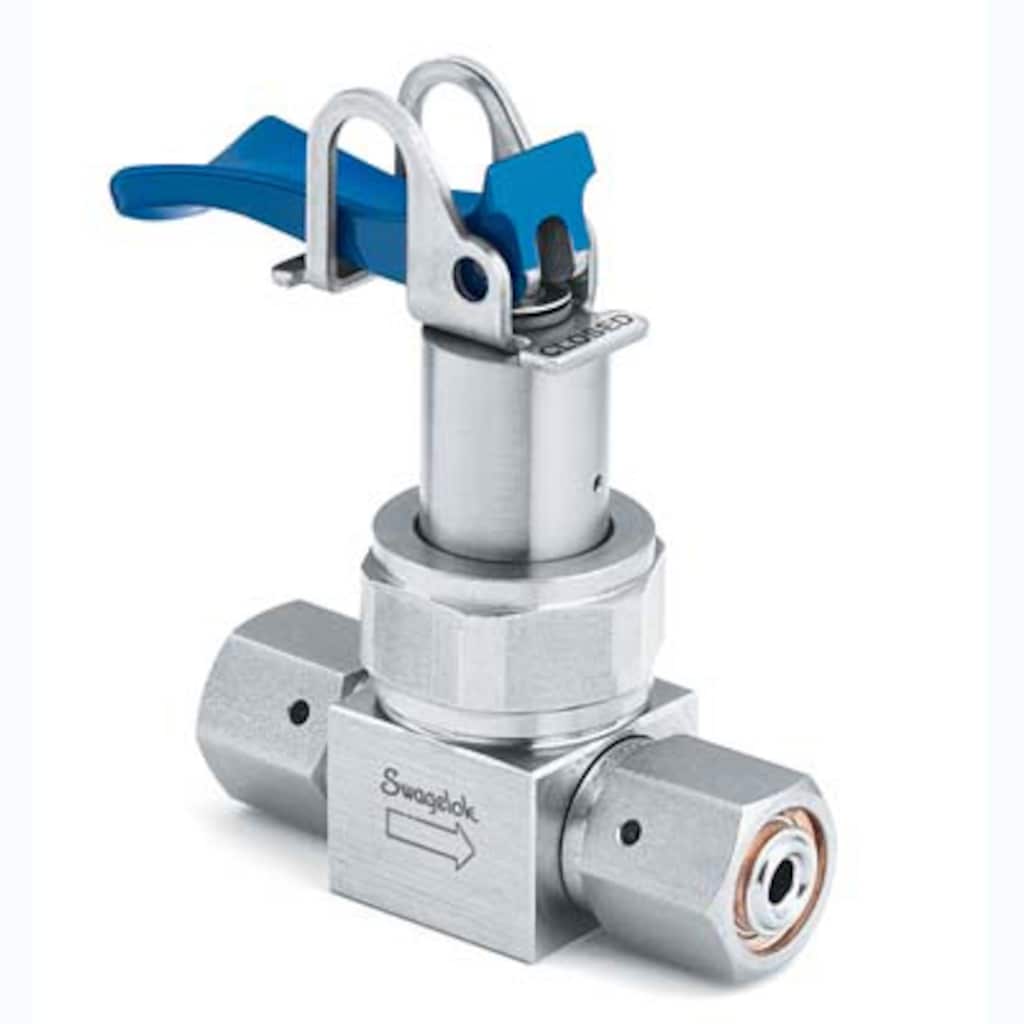

Válvula de diafragma UHP de acero inox. 316L VIM VAR, 1/4 pulg. Macho VCR integral, Limpieza SC-01, Palanca azul
型番： 6LVV-DPTVR4-P
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
仕様
Modelo Recto, con ActuadorLas válvulas de diafragma Swagelok están disponibles en variedad de tamaños, materiales y configuraciones para satisfacer sus necesidades en aplicaciones generales, de alta pureza y de ultra alta pureza. ログインまたは登録して価格を見る КонтактЕсли у вас есть вопросы об этом изделии, обратитесь в местный авторизованный центр продаж и сервисного обслуживания. Его сотрудники также могут рассказать вам о сопутствующих услугах, которые помогут вам обеспечить максимальную окупаемость инвестиций.
Подбор изделий с учетом требований безопасности:
Для того чтобы проектировщик системы и пользователь могли гарантированно выполнить подбор изделий с учетом требований безопасности, необходимо принять в рассмотрение дизайн системы и полный каталог продукции. При выборе изделий следует принимать во внимание всю систему в целом, чтобы обеспечить ее безопасную и бесперебойную работу. Соблюдение назначения устройств, совместимости материалов, надлежащих рабочих параметров, правильный монтаж, эксплуатация и обслуживание являются обязанностями проектировщика системы и пользователя. 警告: No mezcle ni intercambie productos o componentes Swagelok no regulados por normativas de diseño industrial, incluyendo las conexiones finales de los racores Swagelok, con los de otros fabricantes.
|
Для того чтобы проектировщик системы и пользователь могли гарантированно выполнить подбор изделий с учетом требований безопасности, необходимо принять в рассмотрение дизайн системы и полный каталог продукции. При выборе изделий следует принимать во внимание всю систему в целом, чтобы обеспечить ее безопасную и бесперебойную работу. Соблюдение назначения устройств, совместимости материалов, надлежащих рабочих параметров, правильный монтаж, эксплуатация и обслуживание являются обязанностями проектировщика системы и пользователя.
警告: No mezcle ni intercambie productos o componentes Swagelok no regulados por normativas de diseño industrial, incluyendo las conexiones finales de los racores Swagelok, con los de otros fabricantes.
カタログ
Modelo Recto, con Actuador
Применимы в сверхчистых системах; Корпус из нержавеющей стали 316L VIM-VAR; Модели низкого и высокого давления; Соединения VCR®, соединения под приварку встык и модульные торцевые соединения для монтажа на поверхности; Ручные и пневматические приводы
Components: 1.5 in. (38.1 mm) C-seal modular design; Valves: manual and pneumatic diaphragm and bellows-sealed designs; Regulators: manual and preset, high-flow models; Gaskets: C-seal style for 1-, 2-, and 3-port configurations
Features: This technical report provides data on Swagelok® DP series diaphragm valves. The report covers: surface finish specifications; inboard helium leak testing; particle counting; moisture analysis; hydrocarbon analysis; ionic cleanliness.
Содержание: В настоящем документе изложены инструкции, используемые компанией Swagelok® для производства продуктов из нержавеющей стали сверхвысокой степени чистоты с электрополировкой, а также продуктов из пластмассы сверхвысокой степени чистоты. Настоящий документ необходимо использовать в сочетании с каталогами продуктов, техническими бюллетенями и отчетами для получения полной информации о продукте.
В настоящем документе изложены инструкции, используемые компанией Swagelok для производства продуктов из нержавеющей стали, предназначенных для фотоэлектрических систем.
Features: Step-by-step identification procedure for threads and end connections.
Инструкции по монтажу трубных обжимных фитингов VCR® компании Swagelok®
Все сварочные операции должны выполняться квалифици-рованным персоналом в соответствии с указаниями раздела IX Норм и Правил A
仕様
6LVV-DPTVR4-P — Válvula de diafragma UHP de acero inox. 316L VIM VAR, 1/4 pulg. Macho VCR integral, Limpieza SC-01, Palanca azul
| 属性 | 値 |
|---|---|
| Tipo de actuador | Manual |
| Material del Cuerpo | 316L VIM-VAR |
| Proceso de Limpieza | Especificación de Proceso de Ultra Alta Pureza (SC-01) |
| Tamaño conexión 1 | 1/4 pulg. |
| Tipo de conexión 1 | Cierre frontal (junta plana) VCR macho |
| Tamaño conexión 2 | 1/4 pulg. |
| Tipo de conexión 2 | Cierre frontal (junta plana) VCR macho |
| Cv Máximo | 0.27 |
| Configuración de Caudal | Modelo recto (2 vías) |
| Color del Mando | Azul |
| Tipo de mando | Palanca |
| Máxima Temperatura, °F (°C) | 150 (65) |
| Rango de temperatura y presión máx | 65°C @ 17,2 BAR / 150°F @ 250 PSIG |
| Mínima Temperatura, °F (°C) | -10 (-23) |
| Rango de presión a temperatura ambiente | 17,2 BAR @ 20°C / 250 PSIG @ 70°F |
| Material del asiento | PCTFE |
| Acabado superficial | 5 µin (0.13 µm) Ra |
| eClass (4.1) | 37010206 |
| eClass (5.1.4) | 37011800 |
| eClass (6.0) | 37011801 |
| eClass (6.1) | 37011801 |
| eClass (10.1) | 37011801 |
| UNSPSC (4.03) | 40141600 |
| UNSPSC (10.0) | 40141621 |
| UNSPSC (11.0501) | 40141621 |
| UNSPSC (13.0601) | 40141621 |
| UNSPSC (15.1) | 40141621 |
資料
類似製品
|
型番
|
ボディ材質
|
コネクション1 サイズ
|
コネクション1 タイプ
|
コネクション2 サイズ
|
コネクション2 タイプ
|
|
|---|---|---|---|---|---|---|
| 6LVV-DPA111P-C | Сталь 316L VIM-VAR | 1/4 дюйма | Трубное соединение под приварку встык | 1/4 дюйма | Трубное соединение под приварку встык | 製品を見る |
| 6LVV-DPBW4-P1-C | Сталь 316L VIM-VAR | 1/4 дюйма | Трубное соединение под приварку встык | 1/4 дюйма | Трубное соединение под приварку встык | 製品を見る |
| 6LVV-DPBW4-P-C | Сталь 316L VIM-VAR | 1/4 дюйма | Трубное соединение под приварку встык | 1/4 дюйма | Трубное соединение под приварку встык | 製品を見る |
| 6LVV-DPC111P-C | Сталь 316L VIM-VAR | 1/4 дюйма | Трубное соединение под приварку встык | 1/4 дюйма | Трубное соединение под приварку встык | 製品を見る |
| 6LVV-DPFR4-P1-C | Сталь 316L VIM-VAR | 1/4 дюйма | Торц. уплотнение (металлическая прокладка) VCR с внутр. резьбой | 1/4 дюйма | Торц. уплотнение (металлическая прокладка) VCR с внутр. резьбой | 製品を見る |
| 6LVV-DPFR4-P-C | Сталь 316L VIM-VAR | 1/4 дюйма | Торц. уплотнение (металлическая прокладка) VCR с внутр. резьбой | 1/4 дюйма | Торц. уплотнение (металлическая прокладка) VCR с внутр. резьбой | 製品を見る |
| 6LVV-DPFR4-P-CM | Сталь 316L VIM-VAR | 1/4 дюйма | Торц. уплотнение (металлическая прокладка) VCR с внутр. резьбой | 1/4 дюйма | Торц. уплотнение (металлическая прокладка) VCR с внутр. резьбой | 製品を見る |
| 6LVV-DPFR4-P-O | Сталь 316L VIM-VAR | 1/4 дюйма | Торц. уплотнение (металлическая прокладка) VCR с внутр. резьбой | 1/4 дюйма | Торц. уплотнение (металлическая прокладка) VCR с внутр. резьбой | 製品を見る |
| 6LVV-DPHVR4-P-C | Сталь 316L VIM-VAR | 1/4 дюйма | Торцевое уплотнение (металлическая прокладка) VCR с наруж. резьбой | 1/4 дюйма | Торцевое уплотнение (металлическая прокладка) VCR с наруж. резьбой | 製品を見る |
| 6LVV-DPL11P-C | Сталь 316L VIM-VAR | 1/4 дюйма | Трубное соединение под приварку встык | 1/4 дюйма | Трубное соединение под приварку встык | 製品を見る |
| 6LVV-DPMR4-P-C | Сталь 316L VIM-VAR | 1/4 дюйма | Торц. поворотное уплотнение (металлическая прокладка) VCR с наруж. резьбой | 1/4 дюйма | Торц. поворотное уплотнение (металлическая прокладка) VCR с наруж. резьбой | 製品を見る |
| 6LVV-DPR11P-C | Сталь 316L VIM-VAR | 1/4 дюйма | Трубное соединение под приварку встык | 1/4 дюйма | Трубное соединение под приварку встык | 製品を見る |
| 6LVV-DPS4-C | Сталь 316L VIM-VAR | 1/4 дюйма | Трубный обжимной фитинг Swagelok® | 1/4 дюйма | Трубный обжимной фитинг Swagelok® | 製品を見る |
| 6LVV-DPS4-O | Сталь 316L VIM-VAR | 1/4 дюйма | Трубный обжимной фитинг Swagelok® | 1/4 дюйма | Трубный обжимной фитинг Swagelok® | 製品を見る |
| 6LVV-DPS6M-C | Сталь 316L VIM-VAR | 6 мм | Трубный обжимной фитинг Swagelok® | 6 мм | Трубный обжимной фитинг Swagelok® | 製品を見る |
| 6LVV-DPVFR4-P-C | 316L VIM-VAR | 1/4 in. | Face Seal (Metal Gasket) Female VCR | 1/4 in. | Face Seal (Metal Gasket) Female VCR | 製品を見る |
| 6LVV-DPVR4-P1-C | Сталь 316L VIM-VAR | 1/4 дюйма | Торцевое уплотнение (металлическая прокладка) VCR с наруж. резьбой | 1/4 дюйма | Торцевое уплотнение (металлическая прокладка) VCR с наруж. резьбой | 製品を見る |
| 6LVV-DPVR4-P-C | Сталь 316L VIM-VAR | 1/4 дюйма | Торцевое уплотнение (металлическая прокладка) VCR с наруж. резьбой | 1/4 дюйма | Торцевое уплотнение (металлическая прокладка) VCR с наруж. резьбой | 製品を見る |
| 6LVV-DPVR4-P-O | Сталь 316L VIM-VAR | 1/4 дюйма | Торцевое уплотнение (металлическая прокладка) VCR с наруж. резьбой | 1/4 дюйма | Торцевое уплотнение (металлическая прокладка) VCR с наруж. резьбой | 製品を見る |
