Kugelhähne und 90°-Kükenhähne von Swagelok®
Die Kugel- und Kükenhähne von Swagelok bieten eine umfassende Lösung zur Regelung und Absperrung des Fluiddurchflusses in praktisch allen Anwendungsbereichen.
Kugelhähne | Zuverlässige Absperrventile, die passend zur jeweiligen Anwendung ausgewählt und konfiguriert werden können
Kükenhähne | Wirtschaftliche und zuverlässige Absperrlösung mit geringem Drehmoment
Die Kugelhähne von Swagelok minimieren flüchtige Emissionen und Leckagen und sind für zahlreiche Einsatzbereiche ausgelegt. Sie sind für eine leckagefreie Abdichtung auch bei wiederholter Montage ausgelegt, zeichnen sich durch niedrige Gesamtbetriebskosten aus und umfassen Kugelhähne für vollen Durchfluss, einteilige Kugelhähne zur Instrumentierung, sowie dreiteilige Prozess-, Drehzapfen- und Mehrzweck-Kugelhähne.
Die Swagelok-Kükenhähne sind eine wirtschaftliche und zuverlässige Alternative zu Kugelhähnen. Dank der einfachen und kompakten Konstruktion bieten die Ventile vollen Durchfluss und eine sichere Absperrung.
Swagelok bietet Kugel- und 90°-Kükenhähne in vielen unterschiedlichen Varianten:
- Kugelhähne von Swagelok® der Serie GB für vollen Durchfluss sind auf hohe Durchflussraten bei Betriebsdrücken von 413 bar (6.000 psi) ausgelegt. Sie ermöglichen eine einfache Montage und reduzieren den Aufwand für Nacharbeiten
- Swagelok® Doppelabsperr- und Entlüftungsventile (Serie IPT) für mittlere Drücke bieten mit ihrem Drehzapfendesign eine konsistente Abdichtung über einen großen Druckbereich und ermöglichen einen zuverlässigen Betrieb und eine verbesserte Betätigung der Steuersysteme
- Swagelok® Kugelhähne im Drehzapfendesign (Serie CTB) für mittlere Drücke zeichnen sich durch die 90°-Betätigung mit geringem Drehmoment und ihre kompakte Konstruktion aus und sind für Anwendungen bis 1378 bar (20.000 psig) geeignet
- Swagelok® Kugelhähne im Drehzapfendesign (Serie FKB) für mittlere Drücke liefern eine sichere Absperrung in Anwendungen bis 1378 bar 20.000 psig) und sorgen mit ihrem fortschrittlichen Design für einen geringeren Dichtungsverschleiß
- Swagelok® Mehrzweck-Kugelhähne (Serie SK) ermöglichen eine 90°-Betätigung mit geringem Drehmoment für Anwendungen bis 413 bar (6.000 psig). Eine Zertifizierung für niedrige Emissionen gemäß API 624 ist vorhanden.
Welche Faktoren spielen bei der Auswahl eine Rolle?
Erfahren Sie, wie Sie mit der STAMPED-Methode den optimalen Swagelok®-Kugelhahn der Serie 60 für Ihre Anwendung finden.
Weitere Videos rund um Ventile
Kategorien
Doppelabsperr- und Entlüftungsventile für mittleren Druck, Serie IPT
Die Swageloks Doppelabsperr und Ablassventile der IPT-Serie gestatten eine doppelt-positive Absperrung bei Drücken bis 20.000 psi und sind in zwei Konfigurationen verfügbar.
Drehzapfen-Kugelhähne für mittleren Druck, Serie CTB
Kompakte Swagelok® Drehzapfen-Kugelhähne der Serie CTB von Swagelok bieten eine 90-Grad-Betätigung mit geringem Drehmoment und bieten eine sichere Absperrung bei mittlerem Druck.
Drehzapfen-Kugelhähne für mittleren Druck, Serie FKB
Swagelok® Drehzapfen-Kugelhähne der Serie FKB für mittleren Druck bieten eine 90-Grad-Betätigung mit geringem Drehmoment in einer kompakten Konstruktion, und eine sichere Absperrung
Dreiteilge Drehzapfen-Kugelhähne (Serien 83 und H83)
Trunnion ball valves offer a max-flow design with low torque, 2 or 3-way flow patterns, working pressure up to 10 000 psig and API 641 low emissions certification.
Dreiteilige Prozess- und Instrumentierungskugelhähne, Serie 60
Instrumentation ball valves have 2 and 3-way options, quarter-turn actuation and API 641 low emissions certification. Available with pneumatic and electric actuators.
Einteilige Kugelhähne zur Instrumentierung (Serien 40G und 40)
One-piece instrumentation ball valves are ideal for high-pressure applications. Reliable, durable, various actuator options, flow path, and handle.
Ersatzteile und Zubehör
Ensure performance and longevity with high-quality spare parts and accessories, designed for optimal compatibility with ball, quarter-turn, and plug valves.

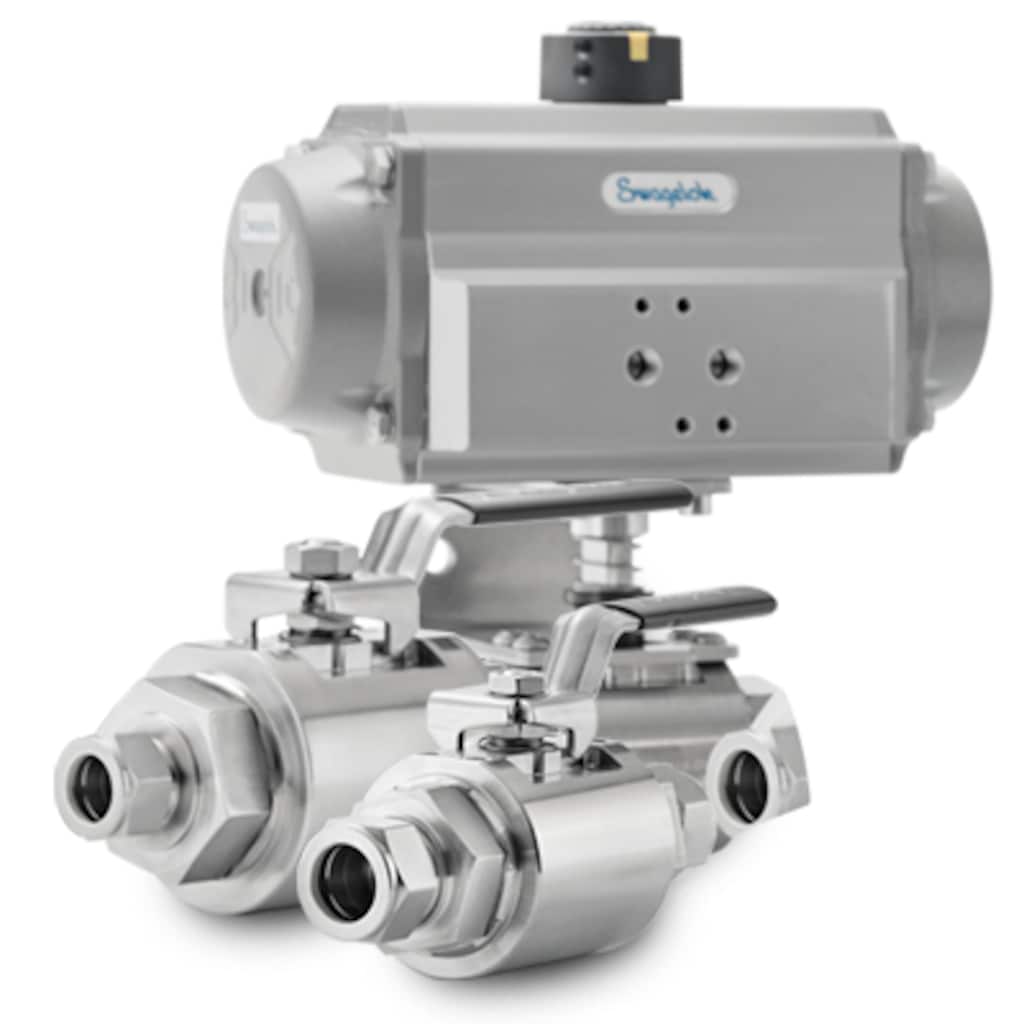

Kugelhähne mit vollem Durchfluss, Serie GB
Erfahren Sie mehr über unsere Kugelhähne Unsere Kugelhähne der Serie GB sind auf vollen bidirektionalen Durchfluss ausgelegt und in vielen unterschiedlichen Legierungen erhältlich.
Kükenhähne
Swagelok plug valves provide low-torque, quarter-turn operation in a simple, compact design that provides positive shutoff of forward flow.
Mehrzweck-Kugelhahn (Serie SK)
Swagelok® Mehrzweck-Kugelhähne der Serie SK bieten eine Vierteldrehung-Betätigung mit geringem Drehmoment in einer kompakten Konstruktion und gewährleisten eine sichere Absperrung bei Anwendungen bis zu 413 bar (6000 psig).
Mehrzweck-Kugelhähne, Serie AFS
Use PTFE-coated stainless steel ball valves for high-pressure, high-flow applications, including hydrogen and CNG. Manual and ISO 5211-compliant pneumatic actuators.
Kataloge für Kugel- und Kükenhähne
Hier finden Sie ausführliche Produktinformationen zu Werkstoffen, Drücken und Temperaturen, Optionen und Zubehör.
Druckraten bis 689 bar (10 000 psig); 6 bis 12 mm und 1/8 bis 1/2 Zoll Swagelok®-Rohrverschraubungen oder NPT-Endanschlüsse; Edelstahl 316
Kugelhähne der Serie GB; Arbeitsdrücke bis 430 bar (6250 psig) mit Temperaturen von -40 bis 120°C (–40 to 248˚F); Swagelok® Rohrverschraubungs-Endanschlüsse und Innengewinde 3/8 bis 1 Zoll oder metrische Rohrverschraubungs-Endanschlüsse (12 mm bis 25 mm); korrosionsbeständiger Körperwerkstoff: 316/316L, Alloy 2507, 6-Moly, Alloy 625, Alloy 825, Alloy C-276; Optional API 607 für Brandschutzanwendungen und NACE MR0175/ISO 15156 für Sauergas
Größen 6 bis 25 mm und 1/8 bis 2 Zoll, Edelstahl, Kohlenstoffstahl, Messing und Sonderlegierungen, Auf/Zu- (2-Wege) und Umschalthähne (3-Wege), Selbständig nachstellende Sitzkonstruktion, Federbelastete, zweiteilige Spindelpackung
Serie SK; Druckraten bis 413 bar (6000 psig); Temperaturen von −40 bis 150°C (−40 bis 302°F); Hohe Durchflusskapazität in kompakter Konstruktion; Endanschlüsse von 6 bis 8 mm und 1/4 bis 3/8 Zoll; Konstruktion aus Edelstahl 316
Druckraten bis 206 bar (3000 psig); Swagelok® Rohrverschraubungen sowie NPT- und kegelige ISO-Gewindeanschlüsse; Abmessungen von 6 bis 12 mm sowie 1/8 bis 1/2 Zoll; Werkstoffe Messing und Edelstahl 316
Features: Rack and pinion pneumatic actuators, solenoid valves, and limit switches; ISO 5211-compliant pneumatic actuators, solenoid valves, limit switches, and position sensors; Complete actuated assemblies and kits for field assembly available
Auf-/Zu-,Umschalt- und Kreuzschalthähne; Druckraten bis 206 bar (3000 psig); Temperaturen von –53 bis 148°C (–65 bis 300°F); Umgebungs- und Wärmeprozessanwendungen; Endanschlüsse von 3 bis 12 mm und 1/16 bis 3/4 Zoll
Druckraten bis 413 bar (6000 psig); Durchflusskoeffizienten (Cv) von 4,0 bis 13,8; Metrische und zöllige Swagelok Rohrverschraubungen; ISO und NPT Rohrendanschlüsse lieferbar; Körper und Endanschlüsse aus Edelstahl 316.
Produkte der Serien FK, FKB, IPT, CTB und Sno-Trik ■ Druckrate bis 4134 bar (60.000 psig) ■ Endanschlüsse bis 12 mm und 1 1/2 Zoll ■ NACE® MR0175/ISO15156 Konformität erhältlich
Betätigung durch Vierteldrehung und voller Durchfluss; Niedriges Gewicht; Reinst-PFA-Werkstoff mit niedrigem Anteil extrahierbarer Substanzen für chemische Beständigkeit; 1/4 Zoll Swagelok® PFA-Kunststoffrohrverschraubungen für gleichbleibende Leistung.
Features: 3/8 to 1 in. sizes; alloy 625, alloy 825, Alloy 2507, and alloy 6-moly materials; On-off (2-way) valves; Compensating seat design; Live-loaded, two-piece stem packing
Features: Limits access to manually actuated valves;Lockout accessory enables compliance with OSHA Lockout/Tagout, Standard 29 CFR Part 1910.147, Control of Hazardous Energy Bright safety orange color promotes high visibility. Other colors are available.
Features: Alloy 625, alloy 825, and Alloy 2507 super duplex stainless steel materials; Working pressures up to 6 000 psig (413 bar); 1/4 to 1/2 in. Swagelok® tube fitting or NPT end connections; Compact, maximum-flow design
Berechnung der Durchflussmenge für die Ventilauswahl
Mit unserem Cv-Rechner finden Sie die richtige Ventilgröße für Ihre Anforderungen.
