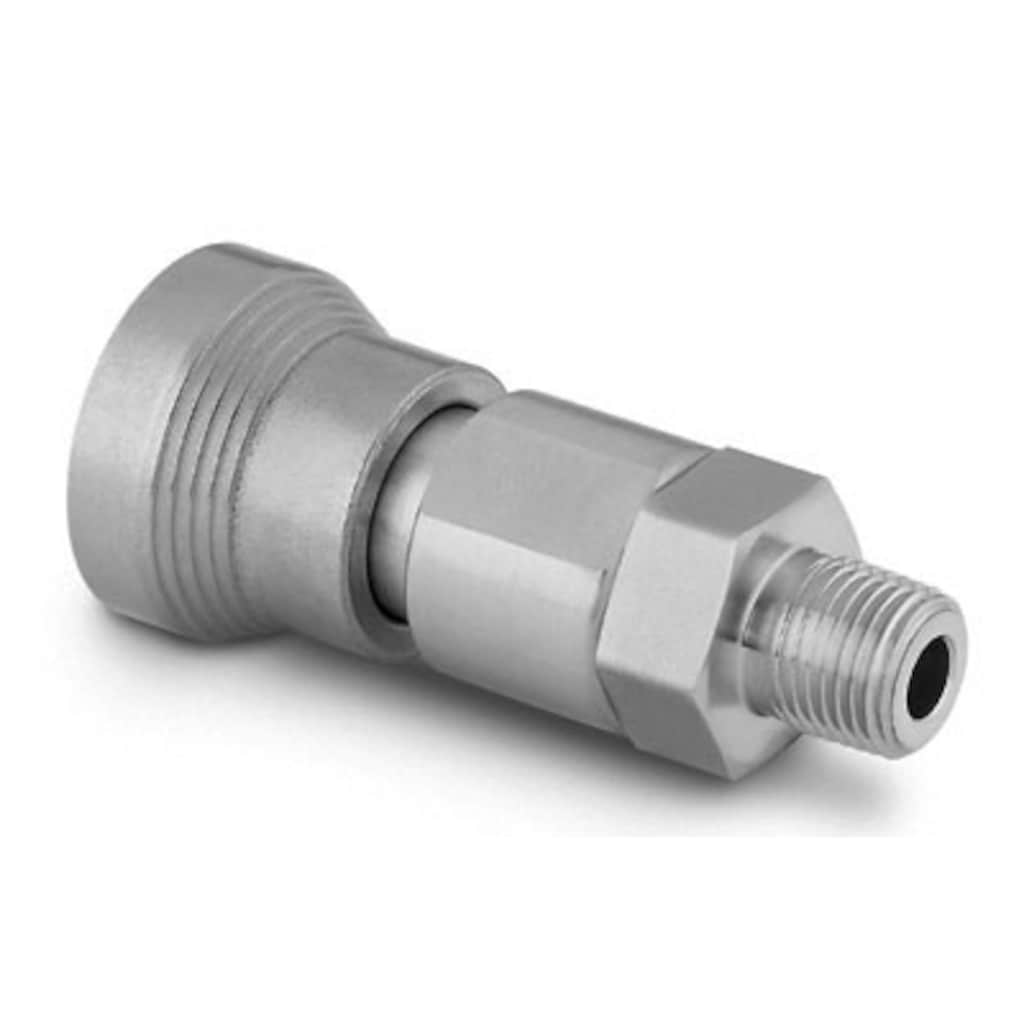

Corps de raccord rapide d'instrumentation en acier inoxydable, Cv de 0,5, filetage NPT mâle 3/8 po
Art.-Nr.: SS-QC6-B-6PM
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Technische Daten
КорпусаОбеспечьте быстрое и простое соединение с помощью быстроразъемных соединений Swagelok для систем, в которых требуются частые соединения, минимальное количество включений воздуха и минимум проливов. Einloggen oder anmelden, um den Preis anzuzeigen КонтактЕсли у вас есть вопросы об этом изделии, обратитесь в местный авторизованный центр продаж и сервисного обслуживания. Его сотрудники также могут рассказать вам о сопутствующих услугах, которые помогут вам обеспечить максимальную окупаемость инвестиций.
Подбор изделий с учетом требований безопасности:
Для того чтобы проектировщик системы и пользователь могли гарантированно выполнить подбор изделий с учетом требований безопасности, необходимо принять в рассмотрение дизайн системы и полный каталог продукции. При выборе изделий следует принимать во внимание всю систему в целом, чтобы обеспечить ее безопасную и бесперебойную работу. Соблюдение назначения устройств, совместимости материалов, надлежащих рабочих параметров, правильный монтаж, эксплуатация и обслуживание являются обязанностями проектировщика системы и пользователя. Warnung: No mezcle ni intercambie productos o componentes Swagelok no regulados por normativas de diseño industrial, incluyendo las conexiones finales de los racores Swagelok, con los de otros fabricantes. |
Для того чтобы проектировщик системы и пользователь могли гарантированно выполнить подбор изделий с учетом требований безопасности, необходимо принять в рассмотрение дизайн системы и полный каталог продукции. При выборе изделий следует принимать во внимание всю систему в целом, чтобы обеспечить ее безопасную и бесперебойную работу. Соблюдение назначения устройств, совместимости материалов, надлежащих рабочих параметров, правильный монтаж, эксплуатация и обслуживание являются обязанностями проектировщика системы и пользователя.
Warnung: No mezcle ni intercambie productos o componentes Swagelok no regulados por normativas de diseño industrial, incluyendo las conexiones finales de los racores Swagelok, con los de otros fabricantes.
Corps de raccord rapide d'instrumentation en acier inoxydable, Cv de 0,5, filetage NPT mâle 3/8 po
Einloggen oder anmelden, um den Preis anzuzeigen
Kataloge
Корпуса
QC, QF, QM, 및 QTM 시리즈■ 비틀림, 회전 및 렌치 작업이 필요 없음■ 단일 차단용, 양단 차단용 및 대용량용 모델
Features: Step-by-step identification procedure for threads and end connections.
Warning: System pressure must not exceed 250 psig (17.2 bar) at 70°F (20°C) when coupling and uncoupling this product. When uncoupling single-end shutoff quick-connects, system pressure on stem side will vent to atmosphere.
Technische Daten
SS-QC6-B-6PM — Corps de raccord rapide d'instrumentation en acier inoxydable, Cv de 0,5, filetage NPT mâle 3/8 po
| Attribute | Wert |
|---|---|
| Включение воздуха | 1 cm3 |
| Материал корпуса | Acero inoxidable 316 |
| Процедура очистки | Limpieza y Embalaje estándar (SC-10) |
| Размер соединения 1 | 3/8 pulg. |
| Тип соединения 1 | NPT macho |
| Максимальный коэффициент расхода (Cv) | 0,5 - Acoplada con espiga DESO, 0,9 - acoplada con espiga SESO |
| Смазка | Dow Corning 111 |
| Материал уплотнительного кольца | FKM Fluorocarbono |
| Номинальные параметры давления с привязкой к макс. температуре | 17,2 BAR @ 204°C / 250 PSIG @ 400°F |
| Номинальные параметры давления с привязкой к комнатной температуре | 103 BAR @ 21°C / 1500 PSIG @ 70°F |
| Номинальные параметры давления без привязки к комнатной температуре | 17,2 BAR @ 21°C / 250 PSIG @ 70°F |
| Номинальные параметры давления / температуры (с привязкой и без привязки) | 17,2 BAR @ 21°C / 250 PSIG @ 70°F |
| Серия | QC6 |
| Проливы | 1 cm3 |
| Испытания | 1 cm3 |
| eClass (4.1) | 37110302 |
| eClass (5.1.4) | 37110302 |
| eClass (6.0) | 37020500 |
| eClass (6.1) | 37020500 |
| eClass (10.1) | 37020500 |
| UNSPSC (4.03) | 31163101 |
| UNSPSC (10.0) | 27121701 |
| UNSPSC (11.0501) | 27121701 |
| UNSPSC (13.0601) | 27121701 |
| UNSPSC (15.1) | 27121701 |
| UNSPSC (17.1001) | 27121701 |
Ressourcen
Zeichnungen
Für dieses Produkt sind zweidimensionale Darstellungen verfügbar. Die CAD-Datei herunterladen.
Für dieses Produkt sind dreidimensionale Darstellungen verfügbar. Die CAD-Datei herunterladen.
Verkaufszeichnungen sind für dieses Produkt erhältlich. Die Dateien herunterladen.
