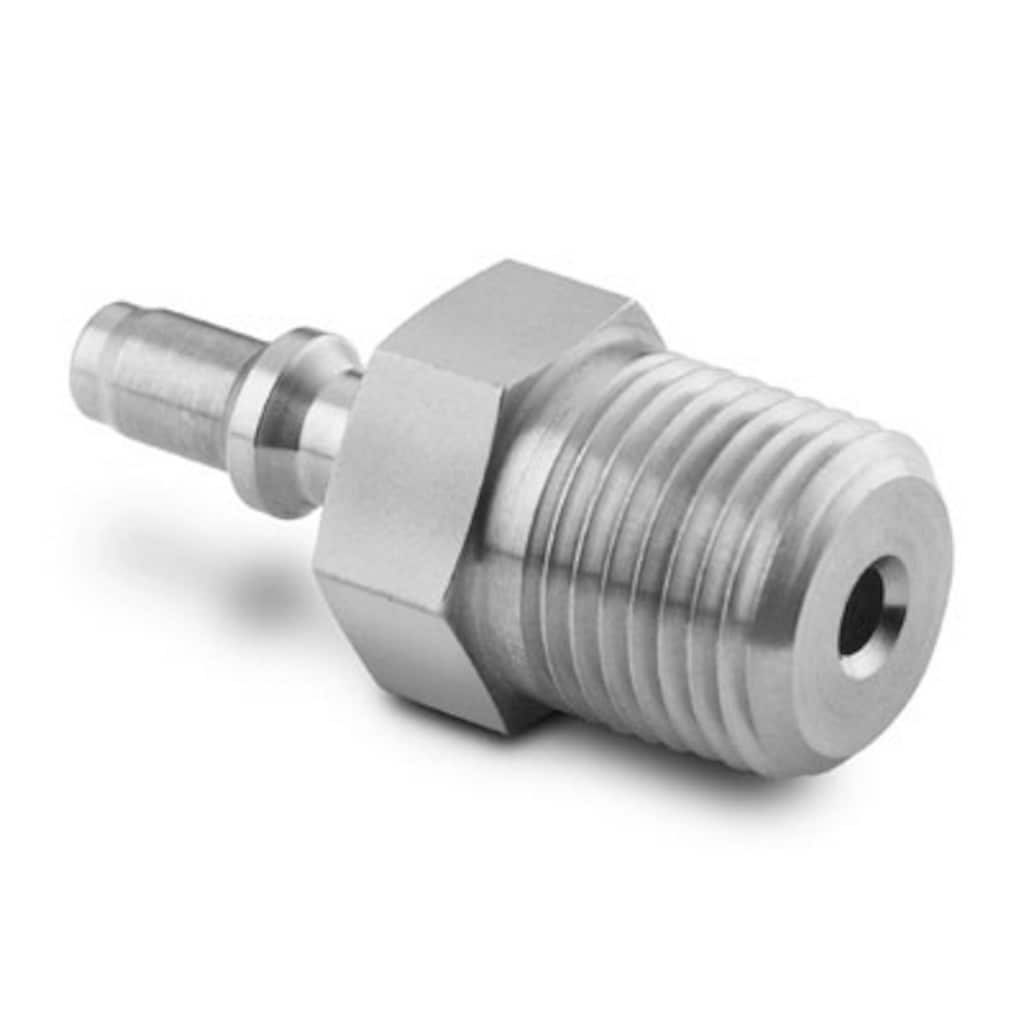

Stainless Steel Miniature Quick Connect Stem without Valve, 0.06 Cv, 1/8 in. Male NPT
Art.-Nr.: SS-QM2-S-2PM
|
||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Technische Daten
SpindelnSchnelle und mühelose Verbindungen mit Swagelok Miniatur-Schnellkupplungen für Anwendungen, wie Labors, die häufige Verbindungen, reduzierten Verlust und Lufteinschluss mit geringem Totvolumen auf engem Raum erfordern. Einloggen oder anmelden, um den Preis anzuzeigen ContactSi vous avez des questions concernant ce produit, prenez contact avec votre distributeur agréé. Celui-ci pourra également vous renseigner sur des services qui vous permettront de tirer le meilleur parti de votre investissement.
Sélection des produits en toute sécurité :
Les catalogues doivent être lus en entier afin d'assurer une sélection adéquate des produits par le concepteur et l'utilisateur du système. Lors de la sélection des produits, l'intégralité de la conception du système doit être prise en considération pour garantir un fonctionnement fiable et sans incident. La responsabilité de l'utilisation, de la compatibilité des matériaux, du choix de capacités nominales appropriées, d'une installation, d'un fonctionnement et d'une maintenance corrects incombe au concepteur et à l'utilisateur du système. Warnung: Les composants qui ne sont pas régis par une norme, comme les raccords pour tubes Swagelok, ne doivent jamais être mélangés/intervertis avec ceux d’autres fabricants. |
Les catalogues doivent être lus en entier afin d'assurer une sélection adéquate des produits par le concepteur et l'utilisateur du système. Lors de la sélection des produits, l'intégralité de la conception du système doit être prise en considération pour garantir un fonctionnement fiable et sans incident. La responsabilité de l'utilisation, de la compatibilité des matériaux, du choix de capacités nominales appropriées, d'une installation, d'un fonctionnement et d'une maintenance corrects incombe au concepteur et à l'utilisateur du système.
Warnung: Les composants qui ne sont pas régis par une norme, comme les raccords pour tubes Swagelok, ne doivent jamais être mélangés/intervertis avec ceux d’autres fabricants.
Stainless Steel Miniature Quick Connect Stem without Valve, 0.06 Cv, 1/8 in. Male NPT
Einloggen oder anmelden, um den Preis anzuzeigen
Kataloge
Spindeln
Features: No twisting, turning, or wrenching necessary; Single-end shutoff, double-end shutoff, and full-flow models
Features: Step-by-step identification procedure for threads and end connections.
Warning: System pressure must not exceed 100 psig (6.9 bar) at 70°F (20°C) when coupling and uncoupling this product. When uncoupling single-end shutoff quick-connects, system pressure on stem side will vent to atmosphere
Technische Daten
SS-QM2-S-2PM — Stainless Steel Miniature Quick Connect Stem without Valve, 0.06 Cv, 1/8 in. Male NPT
| Attribute | Wert |
|---|---|
| Körperwerkstoff | Acier inoxydable 316 |
| Reinigungsverfahren | Nettoyage et conditionnement standard (SC-10) |
| Größe Verbindung 1 | 1/8 po |
| Typ Verbindung 1 | Filetage NPT mâle |
| Maximaler Cv | 0,06 en association avec un corps à passage intégral ; 0,06 en association avec un corps standard ou à écoulement inversé |
| Schmierstoff | Pas de lubrifiant sur aucun composant |
| O-Ring-Material | Élastomère fluorocarboné FKM |
| Druckbereich gekuppelt bei max. Temperatur | 100 PSIG À 400°F / 6,8 BAR À 204°C |
| Druckbereich gekuppelt bei Raumtemperatur | 4000 PSIG À 70°F / 275 BAR À 21°C |
| Serie | QM2 |
| eClass (4.1) | 37110302 |
| eClass (5.1.4) | 37110302 |
| eClass (6.0) | 37020500 |
| eClass (6.1) | 37020500 |
| eClass (10.1) | 37020500 |
| UNSPSC (4.03) | 31163101 |
| UNSPSC (10.0) | 27121701 |
| UNSPSC (11.0501) | 27121701 |
| UNSPSC (13.0601) | 27121701 |
| UNSPSC (15.1) | 27121701 |
| UNSPSC (17.1001) | 27121701 |
Ressourcen
Zeichnungen
Für dieses Produkt sind zweidimensionale Darstellungen verfügbar. Die CAD-Datei herunterladen.
Für dieses Produkt sind dreidimensionale Darstellungen verfügbar. Die CAD-Datei herunterladen.
Verkaufszeichnungen sind für dieses Produkt erhältlich. Die Dateien herunterladen.
Ähnliche Produkte
|
Art.-Nr.
|
Körperwerkstoff
|
Größe Verbindung 1
|
Typ Verbindung 1
|
Größe Verbindung 2
|
Typ Verbindung 2
|
|
|---|---|---|---|---|---|---|
| B-QM2-S-200 | Brass | 1/8 in. | Swagelok® Tube Fitting | - | - | Produkt anzeigen |
| B-QM2-S-2PM | Brass | 1/8 in. | Male NPT | - | - | Produkt anzeigen |
| SS-QM2-S-100 | 316 Stainless Steel | 1/16 in. | Swagelok® Tube Fitting | - | - | Produkt anzeigen |
| SS-QM2-S-200 | 316 Stainless Steel | 1/8 in. | Swagelok® Tube Fitting | - | - | Produkt anzeigen |
| SS-QM2-S-2PF | 316 Stainless Steel | 1/8 in. | Female NPT | - | - | Produkt anzeigen |
